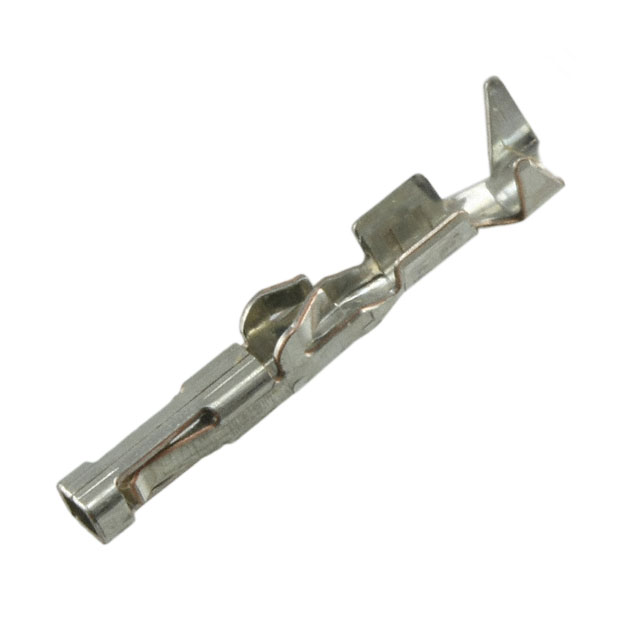

1-2106123-1

厂牌: TE CONNECTIVITY
产品描述: Contact SKT Crimp ST Cable Mount 22-24AWG Box/Carton
供应商型号: 1-2106123-1
供应商: 云汉优选
标准整包数: 8000
TE CONNECTIVITY 固态照明连接器 - 触头 1-2106123-1

1-2106123-1概述

    # SlimSeal SSL Connector 技术手册

    产品简介


    SlimSeal SSL连接器是一种专为室内和室外LED照明应用设计的低轮廓单排连接器。这些连接器提供了适合自由悬挂、电线到电线互联的低功率密封解决方案,也适用于固态照明中用于稳固、稳定电连接和机械连接的电线到板子连接。该系列产品现已提供1位置的自由悬挂版本,适用于多种照明和控制应用,包括通道、标牌紧急照明、街道和体育场照明、商业制冷、数字标牌和建筑照明等。

    技术参数


    - 电气特性
    - 操作电流:5安培(18-20 AWG),3.5安培(22-24 AWG)
    - 最大操作电压:400VAC / 400VDC
    - 绝缘耐压:1800 VAC
    - 机械特性
    - 位置数:1、2、3和4
    - 操作温度范围:-40°C 至 105°C
    - 密封等级:IP67
    - 耐用性:30次插拔循环
    - 材料
    - 外壳:UL 94 V0级高温阻燃热塑塑料
    - 插座接触件:镀锡铜合金
    - 插头接触件:镀锡黄铜
    - 集成密封圈:硅橡胶
    - 标准与规范
    - UL 1977, CSA C22.2 No. 182.3
    - TE应用规范:114-13261
    - TE产品规范:108-2391
    - 防护等级:UL 746C F1(适用于户外使用,仅限电线到电线)

    产品特点和优势


    - 可用位置多样:1、2、3和4个位置适用于各种照明和控制应用。
    - 单模块设计:1位置的设计适用于在单个灯座中相邻LED模块的串连。
    - 装配方式灵活:支持表面贴装(SMT)和通孔(thru hole)两种安装方式,便于SMT金属夹和FR4通孔PCB板的装配。
    - 防误插:极化连接可防止连接器之间的误配。
    - 正向锁定:集成式卡扣可防止意外分离。
    - 预组装密封圈和线缆导向:减少装配时间。
    - 防护等级:IP67防护等级,适用于户外和商业制冷照明应用。

    应用案例和使用建议


    - 通道照明:SlimSeal SSL连接器可以确保自由悬挂、电线到电线互联的可靠性,适用于复杂的通道照明系统。
    - 数字标牌:通过选择不同位置数的连接器,可以实现不同模块间的电连接和信号传输,保证数字标牌的稳定性。
    - 建筑照明:在建筑照明应用中,通过选择垂直和直角SMT连接器,可以实现低轮廓连接,同时适应不同的空间限制。
    使用建议:
    - 在复杂的应用环境中,建议使用IP67防护等级的连接器以增强防水和防尘能力。
    - 对于高密度应用,可以选择多位置的连接器,例如2、3或4个位置,以简化布线并提高可靠性。

    兼容性和支持


    SlimSeal SSL连接器与其他电子元器件或设备的兼容性良好。制造商提供了多种应用工具选项,包括手工具和自动应用器,适用于不同的生产阶段。此外,TE公司提供了全球技术支持服务,包括电话咨询和在线帮助。

    常见问题与解决方案


    1. 问题:我将使用什么型号的电线?
    - 解决方案:连接器支持18-20 AWG和22-24 AWG绞合线,具体最大绝缘外径视电线型号而定。

    2. 问题:有什么特殊的固定机制来确保PCB上的稳定性?
    - 解决方案:直立式和直角式SMT接头采用表面安装固定装置,而直立式和直角式通孔接头则使用板锁以提供插拔时的稳定性。

    3. 问题:如何防止连接器被意外断开?
    - 解决方案:连接器具有防刮擦结构,配有内置式活动卡扣,防止连接器意外断开。

    总结和推荐


    SlimSeal SSL连接器是一款高度可靠的LED照明专用连接器,具有多样的安装方式和高性能规格。它的优势在于灵活的配置、卓越的电气和机械性能以及良好的兼容性。该产品广泛应用于各类照明项目,特别是在户外和商业环境中,能有效保障系统的稳定性和耐用性。
    综上所述,我们强烈推荐使用SlimSeal SSL连接器,特别是在需要高度可靠性和灵活性的应用场合。如果您正在寻找一个能够满足高要求环境下的可靠连接解决方案,那么这款产品无疑是您的最佳选择。

1-2106123-1参数

参数
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级
零件状态 在售
包装方式 盒装,卷带包装
