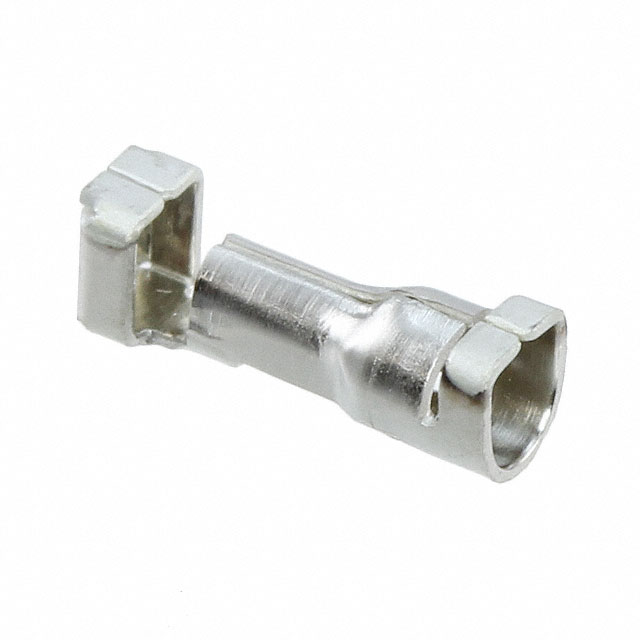

2834010-3

厂牌: TE CONNECTIVITY
产品描述: Contact SKT Solder ST SMD 20-24AWG T/R
供应商型号: U-2834010-3
供应商: 云汉优选
标准整包数: 3000
TE CONNECTIVITY 固态照明连接器 - 触头 2834010-3

2834010-3概述

    BUCHANAN WireMate Connectors Slim Poke-In Series

    1. 产品简介


    TE Connectivity(TE)的Buchanan WireMate连接器Slim Poke-In系列专为电线与PCB板之间的连接而设计。这一无外壳的紧凑型连接器通过简单的“插入”方式提供强大的固定能力。使用此连接器的优势在于无需特殊工具即可快速连接导体,同时其小巧的外形也节省了PCB板上的空间。适用于LED照明系统、家庭自动化、安全系统及电信等多个领域。

    2. 技术参数


    - 电压等级: 最大交流300V
    - 耐压强度: 交流2000V
    - 应用规范: 114-137049
    - 产品规范: 108-137049
    - UL认证: UL1977
    - 材料: 接触件采用镀锡铜合金
    - 操作温度范围: -40°C 至 125°C
    - 导线保持力: ≥30牛顿
    - 电流承载能力: 见下表
    | 型号 | 16 AWG | 18 AWG | 20 AWG | 22 AWG | 24 AWG |
    |
    | 2834010-3 | - | - | 11A | 8A | 6A |
    | 2834012-3 | 16A | 13A | 11A | - | - |

    3. 产品特点和优势


    - 无焊料插拔设计: 快速方便地连接导体,无需额外工具。
    - 紧凑设计: 无外壳接触件,占用空间极小。
    - 多解决方案: 支持固态和绞合导线,尺寸范围从16 AWG到24 AWG。
    - 符合标准: 具备UL和CQC双重认证,确保安全可靠。
    - 包装: 可以采用带状包装,便于运输和存储。

    4. 应用案例和使用建议


    这些连接器广泛应用于各类电子产品中,例如LED照明系统、智能家居设备和安防系统等。具体使用时,可以根据需求选择不同规格的连接器,以确保合适的电流承载能力和操作稳定性。例如,在设计复杂的电路时,可考虑将该连接器用于需要高密度布线的区域。

    5. 兼容性和支持


    这些连接器兼容各种标准规格的导线,并且由于其小巧的外形,非常适用于现代紧凑型设计的产品。厂商提供了详细的技术支持文档和专业指导,帮助客户在使用过程中遇到问题时能及时得到解决。

    6. 常见问题与解决方案


    - Q: 导线连接后不稳定怎么办?
    - A: 确保连接部位清洁且干燥,同时检查导线规格是否匹配。必要时可重新连接,或使用专业工具加固。
    - Q: 如何判断连接器是否已损坏?
    - A: 观察连接器外观是否有明显破损,或使用万用表测试其导电性能。如果存在问题,建议联系厂商获取技术支持。

    7. 总结和推荐


    总体而言,Buchanan WireMate连接器Slim Poke-In系列凭借其高效、可靠的特点,成为许多应用场合的理想选择。其出色的性能和多功能性使其在市场上具有较高的竞争力。因此,强烈推荐给需要在小型化设计中实现快速导线连接的应用领域。

2834010-3参数

参数
长*宽*高 7.2mm(长度)*2.3mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

2834010-3厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

2834010-3数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 固态照明连接器 - 触头 TE CONNECTIVITY 2834010-3 2834010-3数据手册

2834010-3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ $ 0.0933 ¥ 0.7929
6000+ $ 0.0865 ¥ 0.7354
12000+ $ 0.0806 ¥ 0.6849
15000+ $ 0.0775 ¥ 0.6589
库存: 9000
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 2378.7
