70-9159-001-401-006

厂牌: AVX
产品描述: Contact PIN Solder ST SMD T/R
供应商型号: TU-70-9159-001-401-006
供应商: 海外现货
标准整包数: 4500

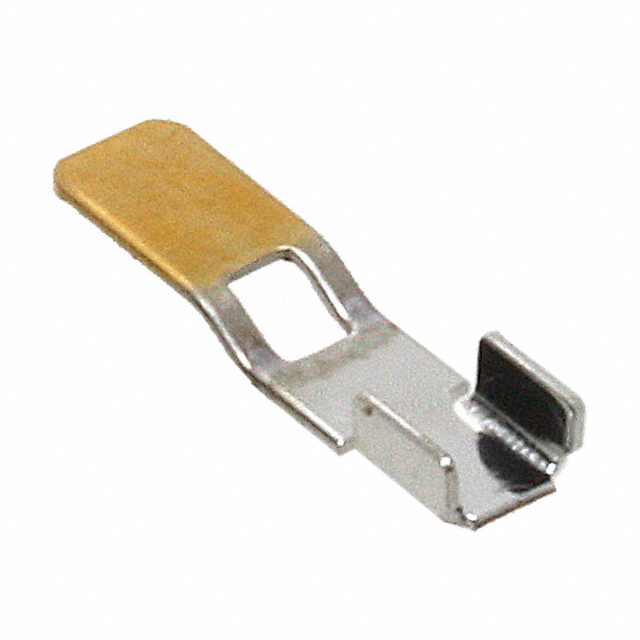

AVX 固态照明连接器 - 触头 70-9159-001-401-006

70-9159-001-401-006概述

    # 技术手册:单体2片式连接器系列

    产品简介


    基本介绍
    本产品为AVX公司推出的单体2片式连接器系列(型号为70-9159),专门用于LED线性照明。这些连接器提供了一种紧凑、高效、且具有高电流承载能力的解决方案。由于其独特的设计,它不仅能够提供卓越的性能,还能够在各种复杂的设计环境中满足新的挑战。
    主要功能
    1. 最小化占用空间:确保在有限的空间内实现最大化的电路密度。
    2. 支持5A电流:具备出色的电流承载能力,适用于高功率LED照明。
    3. 灵活布局:可以根据具体需求调整LED间距,以适应不同的电压和电流要求。
    应用领域
    1. 线性LED灯带照明:广泛应用于商业和工业领域,用于创建均匀且高效的光源。
    2. 共面或扩展卡应用:适用于多种类型的板对板连接,特别是在需要高度可靠性和紧凑设计的应用中。

    技术参数


    电气特性
    - 电流承载能力:5.0安培
    - 电压等级:UL认证300V
    环境参数
    - 操作温度范围:-40°C至+125°C
    机械特性
    - 接触材料:铜合金
    - 接触表面处理:
    - 插针部分:接合区镀金,尾部镀锡
    - 插座部分:全面镀金
    - 耐用性:5个周期

    产品特点和优势


    - 水平接触系统:采用镀金设计,能够最大限度地提高侧向PCB对齐和插配容差,是现有两件式连接器解决方案的有效替代品。
    - 最小化高度:接触高度仅1.2毫米,可有效防止遮挡效应。
    - 个性化布局:接触点可以单独放置,以适应任何电压等级,并支持全5安培电流。
    - BTB和WTB应用:单个接触点可以同时支持板对板(BTB)和板对板焊接(WTB)应用。

    应用案例和使用建议


    应用案例
    1. 商业/工业共面卡应用:在各种复杂的工业环境中使用。
    2. 线性LED灯带照明:适用于需要高效、紧凑和高性能照明的应用场景。
    使用建议
    - 在组装过程中,应充分考虑接触点的间距和位置,以确保最佳的性能表现。
    - 调整接触点间距时,需注意不要超过规定的电压和电流限制。
    - 对于需要更高可靠性的情况,可以选择带有锁定功能的接触点,以防止意外断开。

    兼容性和支持


    - 该产品支持自动放置,采用卷带包装(T&R),每卷包含4500个单位。
    - 遵循UL标准(E90723),适用于美国和加拿大市场。
    - 提供详细的技术支持和应用指南,方便用户进行安装和调试。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接器安装不稳定 | 检查插针和插座的位置,确保正确安装并紧密对接。 |
    | 电流承载能力不足 | 检查电路设计和布线,确保不超过产品的额定电流值。 |
    | 温度过高 | 检查环境温度是否超出工作范围,并采取适当的散热措施。 |

    总结和推荐


    综合评估
    AVX的70-9159系列连接器以其小巧的外形、高电流承载能力和灵活性,在线性LED照明和共面卡应用中展现出强大的竞争力。通过取消传统连接器的设计,这一创新方法提供了技术上和成本上的双重优势。
    推荐
    鉴于其卓越的功能和广泛的适用性,强烈推荐该系列产品用于高要求的线性LED照明和板对板连接应用。无论是从性能还是成本角度来看,70-9159系列都是理想的选择。

70-9159-001-401-006参数

参数
长*宽*高 8mm(长度)*2mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

70-9159-001-401-006厂商介绍

AVX公司是一家全球领先的电子元件制造商,专注于生产和供应各种被动电子元件,包括电容器、电感器、滤波器和保护元件等。其产品广泛应用于通信、计算机、消费电子、工业、医疗和汽车等领域。

AVX的主要产品分类包括:
1. 电容器:包括陶瓷电容器、钽电容器、薄膜电容器等。
2. 电感器:包括功率电感器、射频电感器、滤波电感器等。
3. 滤波器:包括EMI滤波器、电源滤波器、音频滤波器等。
4. 保护元件:包括瞬态电压抑制器、气体放电管、保险丝等。

AVX的优势在于:
1. 技术创新:AVX不断研发新技术,提供高性能、高可靠性的产品。
2. 产品多样性:AVX提供广泛的产品线,满足不同客户的需求。
3. 质量控制:AVX严格遵循ISO9001和ISO14001等国际标准,确保产品质量。
4. 全球服务:AVX在全球设有多个销售和服务网点,为客户提供及时的支持。

70-9159-001-401-006数据手册

厂牌 PDF简要描述 下载
AVX 固态照明连接器 - 触头 AVX 70-9159-001-401-006 70-9159-001-401-006数据手册

70-9159-001-401-006封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4500+ $ 0.1154 ¥ 0.9862
库存: 13500
起订量: 4500 增量: 4500
交货地:
最小起订量为:4500
合计: ¥ 4437.9
