709296001115006

厂牌: AVX
产品描述:
供应商型号: 4228096
供应商: 海外现货
标准整包数: 900

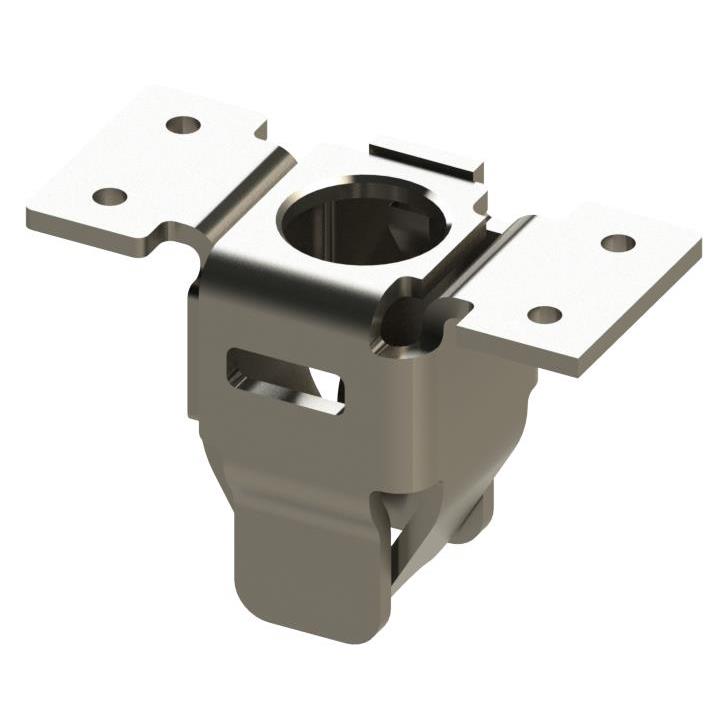

AVX 固态照明连接器 - 触头 709296001115006

709296001115006概述

    电子元器件产品技术手册:9296-11X 垂直穿板线束插入式连接器

    1. 产品简介


    Kyocera AVX 新推出的 9296-11X 是一款垂直穿板线束插入式连接器,适用于从 12 AWG 到 18 AWG 的电线。这款连接器是 70-9296 系列的延伸,具备高性能的电特性,适用于多种应用场景。9296-11X 支持固体和绞合电线的插接,可以用于不同类型的板端连接,具有广泛的用途。

    2. 技术参数


    - 额定电流: 最大 20 安培
    - 额定电压: 300 VAC(均方根值)或直流等效
    - 工作温度范围: -40°C 至 +130°C
    - 存储温度范围: -40°C 至 +70°C
    - 接触材料: 磷青铜
    - 镀层: 纯锡镀层
    - 适用线径: 12 AWG 至 18 AWG
    根据 UL 1977 文件 E90723 的认证,9296-11X 可以应用于包括机器控制、商业建筑、SSL/LED 和家用电器在内的各种场合。不同线径的电流负载如下:
    - 18 AWG: 固体 12 安培,绞合 12 安培,cUL 固体 11 安培,cUL 绞合 11 安培
    - 16 AWG: 固体 14 安培,绞合 14 安培,cUL 固体 14 安培,cUL 绞合 14 安培
    - 14 AWG: 固体 17 安培,绞合 17 安培,cUL 固体 15 安培,cUL 绞合 15 安培
    - 12 AWG: 固体 20 安培,绞合 20 安培,cUL 固体 20 安培,cUL 绞合 20 安培

    3. 产品特点和优势


    9296-11X 的主要特点是:
    - 高电流承载能力,最高可达 20 安培,满足高强度应用需求。
    - 能够接受 12 AWG 至 18 AWG 的固体和绞合电线。
    - 采用带侧壁的盒状接触设计,确保机械稳定性和电线固定性。
    - 包装在带和盘中,适合自动化表面贴装(SMT)工艺。
    这些特点使 9296-11X 在各类工业控制、商用建筑和家庭电器等领域中表现优异。

    4. 应用案例和使用建议


    9296-11X 连接器广泛应用于机器控制、商业建筑、SSL/LED 和家用电器等领域。例如,在家庭电器如吸尘器和地板清洁机中,它可以提供可靠的电连接。在商用建筑的控制系统中,它能够提供稳定的电源传输。
    使用建议:
    - 在使用前,确保电线被正确剥离并扭曲或镀锡,以便正确安装。
    - 连接器设计不允许电线反复插拔,因此建议一次性完成安装。

    5. 兼容性和支持


    9296-11X 具有较好的兼容性,可用于多种设备和电路板。此外,Kyocera AVX 提供详细的产品规格和技术支持,确保用户能够顺利安装和使用该产品。

    6. 常见问题与解决方案


    常见问题及其解决方案包括:
    - 问题:如何正确安装电线?
    - 解答:确保电线完全插入连接器,并进行正确的压接或焊接操作。务必遵循产品说明书中的指示。

    - 问题:电线可以反复插拔吗?
    - 解答:不建议反复插拔,连接器设计仅允许一次性插入。重复操作可能导致连接松动或失效。

    7. 总结和推荐


    9296-11X 垂直穿板线束插入式连接器凭借其高电流承载能力、优良的机械稳定性及适用性,成为广泛应用的理想选择。结合 Kyocera AVX 提供的详尽技术支持和售后服务,我们强烈推荐此款产品在各种严苛环境中使用。
    通过上述各方面分析可以看出,9296-11X 连接器不仅具有出色的电气特性和机械稳定性,而且具备广泛的适用性和良好的兼容性,是一款值得信赖的高品质产品。

709296001115006参数

参数
安装方式 贴片安装
包装方式 卷带包装
