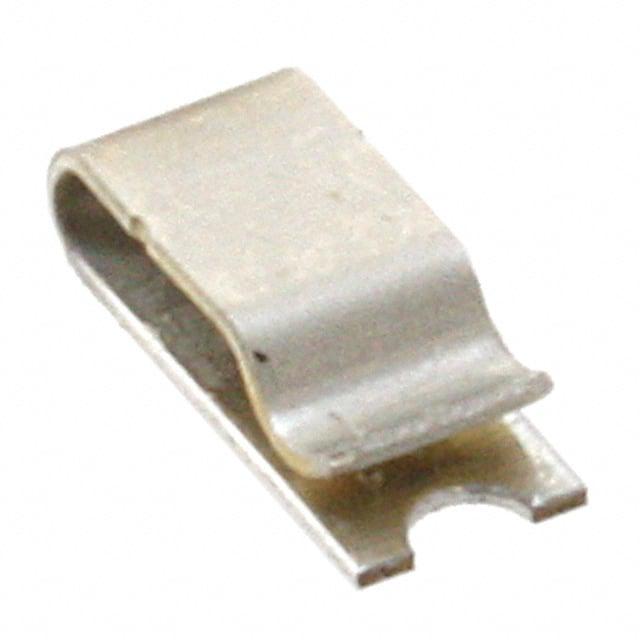

70-9159-001-402-006

厂牌: AVX
产品描述: Contact SKT Solder ST SMD T/R
供应商型号:
供应商:
标准整包数: 0
AVX 固态照明连接器 - 触头 70-9159-001-402-006

70-9159-001-402-006概述


    产品简介


    产品名称:AVX 9159系列单接触点板对板连接器
    产品类型:板对板连接器
    主要功能:适用于线性LED照明系统,提供板对板连接功能,支持5安培电流,具有锁定和非锁定版本
    应用领域:线性LED条形灯照明、商业/工业共平面或扩展卡应用

    技术参数


    - 电气特性:
    - 电流等级:5.0安培
    - 电压等级:UL 300V
    - 环境条件:
    - 工作温度范围:-40°C至+125°C
    - 机械特性:
    - 接触材料:铜合金
    - 插针镀层:金在接合区,锡在尾部
    - 孔接触镀层:全金镀层
    - 耐久性:5次循环

    产品特点和优势


    - Gold Plated Horizontal Contact System:最大化侧向PCB对齐和插合公差,采用成熟的两部分插头解决方案
    - Minimized Contact Height:接触高度最小化至1.2毫米以上PCB,防止任何阴影效应
    - Individual Spacing:单个接触可以独立间隔,以支持任何电压等级和满5安培电流等级
    - Versatile Applications:单个接触可以支持板对板和端到端的应用

    应用案例和使用建议


    应用案例:适用于线性LED条形灯照明、商业/工业共平面或扩展卡应用。例如,在线性LED灯条设计中,该连接器可以用于连接不同PCB板,实现光线的最大输出。
    使用建议:
    - 设计时,确保接触材料为铜合金,并且镍底层和接触区镀金。
    - 安装过程中,确保接头之间的间距满足设计要求,一般公差为±0.20毫米。
    - 使用自动贴片机进行安装时,建议利用PCB上的预留区域进行贴片。

    兼容性和支持


    - 兼容性:该连接器与特定型号的插座接触器兼容(如70-9159-001-402-006),可参考相关文档获取详细信息。
    - 支持:制造商提供应用说明和技术支持,包括201-01-148和201-01-149文档,用于详细描述连接器的应用配置。

    常见问题与解决方案


    1. 如何确保连接器的可靠连接?
    - 确保正确安装接头,并遵循制造商的安装指南,特别是在侧向和垂直对齐方面要控制在公差范围内。
    2. 接触高度超出预期怎么办?
    - 检查接触材料是否符合规范,并确保接触区域没有受到损坏或污染。
    3. 接头无法正常工作怎么办?
    - 参考应用指南,检查所有连接组件是否按照正确的方向安装,并确认电源电压是否在允许范围内。

    总结和推荐


    综合评估:
    AVX 9159系列单接触点板对板连接器凭借其出色的电气和机械性能,成为线性LED照明系统及其他高密度PCB板应用的理想选择。其独特的无绝缘设计、优化的PCB布局和强大的可靠性,使其在市场上具备显著的竞争优势。
    推荐使用:
    鉴于其出色的性能、经济的成本效益以及广泛的应用范围,强烈推荐AVX 9159系列单接触点板对板连接器用于各种需要高性能连接解决方案的场合。

70-9159-001-402-006参数

参数
长*宽*高 4.6mm(长度)*2mm(高度)
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

70-9159-001-402-006厂商介绍

AVX公司是一家全球领先的电子元件制造商,专注于生产和供应各种被动电子元件,包括电容器、电感器、滤波器和保护元件等。其产品广泛应用于通信、计算机、消费电子、工业、医疗和汽车等领域。

AVX的主要产品分类包括:
1. 电容器:包括陶瓷电容器、钽电容器、薄膜电容器等。
2. 电感器:包括功率电感器、射频电感器、滤波电感器等。
3. 滤波器:包括EMI滤波器、电源滤波器、音频滤波器等。
4. 保护元件:包括瞬态电压抑制器、气体放电管、保险丝等。

AVX的优势在于:
1. 技术创新:AVX不断研发新技术,提供高性能、高可靠性的产品。
2. 产品多样性:AVX提供广泛的产品线,满足不同客户的需求。
3. 质量控制:AVX严格遵循ISO9001和ISO14001等国际标准,确保产品质量。
4. 全球服务:AVX在全球设有多个销售和服务网点,为客户提供及时的支持。

70-9159-001-402-006数据手册

厂牌 PDF简要描述 下载
AVX 固态照明连接器 - 触头 AVX 70-9159-001-402-006 70-9159-001-402-006数据手册

70-9159-001-402-006封装设计

查看详情并下载
Symbol
Footprint
3D Model
