2058301-1

厂牌: TE CONNECTIVITY
产品描述: TE Connectivity 镀锡压接端子 公端子, Hermaphroditic系列
供应商型号: N-2058301-1
供应商: 云汉优选
标准整包数: 5000

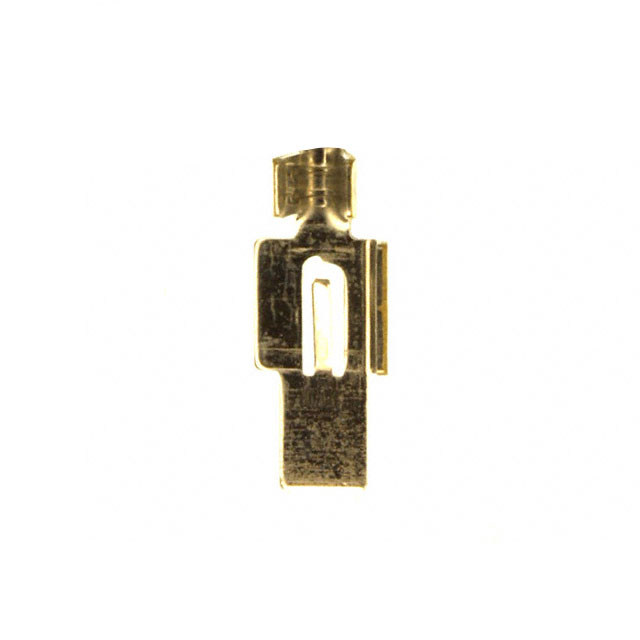

TE CONNECTIVITY 固态照明连接器 - 触头 2058301-1

2058301-1概述

    Hermaphroditic Blade and Receptacle Connector: Comprehensive Guide



    1. 产品简介



    产品类型:Hermaphroditic Blade and Receptacle Connector
    主要功能:该连接器适用于多种场合,如LED照明控制、LED灯带和字母标识,主要用于实现电路板之间的电连接。
    应用领域:广泛应用于LED照明系统、广告标识等领域。


    2. 技术参数



    - 连接位置:提供2、4、6个位置选择
    - 工作电流:6安培
    - 工作电压:125VAC/125VDC
    - 耐压能力:1500VAC
    - 操作温度范围:-40°C至+105°C
    - 机械寿命:可进行10次插拔循环
    - 材料规格:
    - 壳体:UL 94 V-0高阻燃等级塑料
    - 接触件:镀镍黄铜材质


    3. 产品特点和优势



    优势:
    - 连接器可实现水平和垂直方向的互连,并且可以灵活调整角度(从90°到180°)
    - 通过SMT工艺实现高速装配
    - 符合RoHS标准
    - 特殊设计的防尘盖确保产品在运输和储存过程中的清洁度


    4. 应用案例和使用建议



    - LED灯条:通过这种新型的连接器,可以快速可靠地为LED灯条提供电力供应。
    - 标识应用:特别适合于户外标识牌的应用,具有出色的温度适应性和抗冲击能力。
    - 连接可靠性:采用正向锁定机构,确保连接稳固,不易松动。
    - 安装简便:预包装的线材和配件有助于提高生产效率,减少安装时间。


    5. 兼容性和支持



    - 该产品支持广泛的尺寸和颜色选项,确保与多种设备兼容。
    - 制造商提供全面的技术支持,包括工具和应用指导。


    6. 常见问题与解决方案



    - 问题一:连接器无法完全插入
    解决办法:检查插针是否有变形或损坏,确保插入过程中没有阻碍。
    - 问题二:连接不稳定
    解决办法:确认锁定机制正确安装,必要时更换新的防尘盖。
    - 问题三:焊接不良
    解决办法:使用正确的焊料和热风枪温度设置,避免过高的焊接温度导致损坏。


    7. 总结和推荐



    总体评价:Hermaphroditic Blade and Receptacle Connector是一款高度可靠的连接器,特别适用于需要在恶劣环境中稳定工作的应用。其独特的设计和多功能性使其在市场上具有很强的竞争力。
    推荐理由:强烈推荐此产品用于各种LED和标识系统中。无论是在性能、可靠性还是兼容性方面,该产品均表现出色,值得信赖。

2058301-1参数

参数
长*宽*高 11.9mm*4.7mm*3.1mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 卷带包装

2058301-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

2058301-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 固态照明连接器 - 触头 TE CONNECTIVITY 2058301-1 2058301-1数据手册

2058301-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
