2058301-2

厂牌: TE CONNECTIVITY

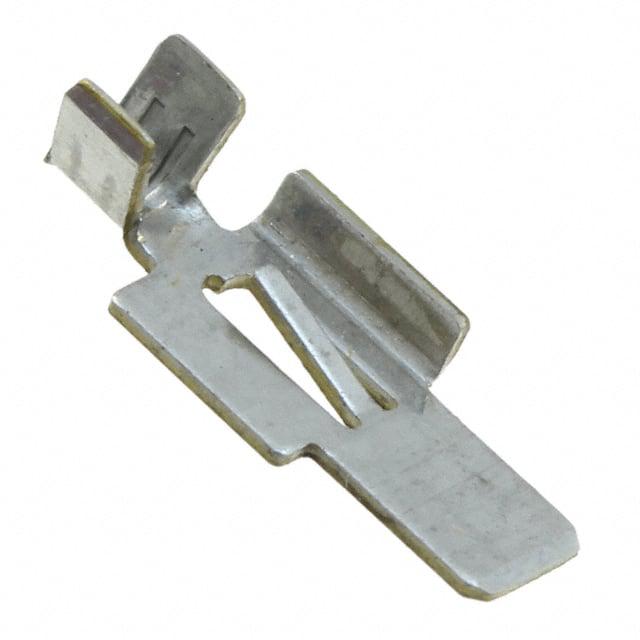

产品描述: TE Connectivity 镀锡压接端子 公端子, Hermaphroditic系列
供应商型号: N-2058301-2
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 固态照明连接器 - 触头 2058301-2

2058301-2概述

    Hermaphroditic Blade and Receptacle Connector: A Comprehensive Guide

    1. 产品简介


    产品类型: Hermaphroditic Blade and Receptacle Connector(自对称刀片和插座连接器)
    主要功能: 用于板对板和线对板的连接,提供电源传输和信号传输功能。
    应用领域: LED照明控制、LED灯条、标识字母显示等领域。

    2. 技术参数


    - 位置数量: 可选2、4、6位
    - 电气特性:
    - 工作电流: 6A
    - 工作电压: 125VAC/125VDC
    - 耐压: 1500VAC
    - 机械特性:
    - 工作温度范围: -40°C至+105°C
    - 连接周期: 10次
    - 材料特性:
    - 外壳: UL 94V-0阻燃塑料
    - 接触件: 铜合金,镍上镀锡
    - 尘盖: PBT
    - 包装方式:
    - 线对板连接器: 高速引线端接24英寸卷盘包装
    - 板对板连接器: 盘装,适用于高速SMT过程

    3. 产品特点和优势


    - 自对称设计: 支持正向锁定,确保可靠连接。
    - 多位置选择: 可选2、4、6位,适用于多种应用场景。
    - 高效组装: 线对板连接器采用高效率卷盘包装,便于快速安装。
    - 环保合规: RoHS符合,环保无铅。
    - 多样化配置: 可根据需求定制电缆长度。

    4. 应用案例和使用建议


    - LED照明控制: 适用于LED灯条和标识字母显示,连接两个LED印刷电路板之间的电源。
    - 使用建议:
    - 确保连接器位置准确,避免接触不良。
    - 使用合适的工具进行压接,确保接触良好。
    - 在高温环境下使用时,注意散热问题,防止过热损坏。

    5. 兼容性和支持


    - 兼容性: 与同系列的其他连接器兼容,可轻松实现模块化安装。
    - 支持服务: TE Connectivity提供技术支持中心,可以通过电话、邮件等方式获取帮助。

    6. 常见问题与解决方案


    - 问题1: 连接不牢固,接触不良。
    - 解决办法: 检查是否使用正确的压接工具,确保接触点压接到位。
    - 问题2: 连接器频繁脱落。
    - 解决办法: 检查是否有尘盖保护,定期清理连接器,避免灰尘和杂质积累。
    - 问题3: 接触电阻过高。
    - 解决办法: 确认使用质量良好的导线,且导线截面积符合要求(18-22 AWG)。

    7. 总结和推荐


    综合评估:
    - 优点: Hermaphroditic Blade and Receptacle Connector凭借其可靠的连接性能、灵活的安装方式和环保特性,在LED照明控制和标识字母显示领域具有广泛的应用前景。
    - 推荐: 由于其卓越的设计和性能,我们强烈推荐此款连接器用于需要高可靠性和紧凑设计的应用场合。
    希望以上信息能为您提供有价值的参考,如需了解更多详细信息,请访问[TE Connectivity官方网站](https://www.te.com/)。

2058301-2参数

参数
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装,袋装

2058301-2厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

2058301-2数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 固态照明连接器 - 触头 TE CONNECTIVITY 2058301-2 2058301-2数据手册

2058301-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
