首页  >  产品百科  >  1003893FT-AA10L0025

1003893FT-AA10L0025

产品分类: 天线
厂牌: AVX
产品描述: 1.5 2.4425GHz PCB跟踪天线 PCB安装,黏合安装 120μm(高度)
供应商型号: SYE-1003893FT-AA10L0025
供应商: 海外现货
标准整包数: 1

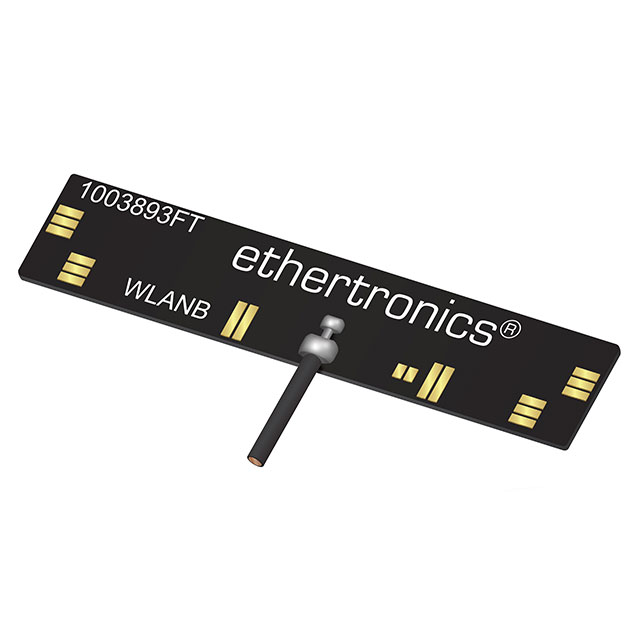

AVX 天线 1003893FT-AA10L0025

1003893FT-AA10L0025概述

    KYOCERA AVX BT Tunable FPC 2.4 GHz Embedded Antenna 技术手册

    1. 产品简介


    KYOCERA AVX 的 BT Tunable FPC 2.4 GHz 嵌入式天线是一款专为 2.4 GHz 应用设计的高性能天线。该产品支持多种无线通信协议,如 Wi-Fi、蓝牙、Zigbee 和 WLAN,适用于各种嵌入式设计需求。其主要特点包括卓越的射频性能、紧凑的设计和高度可调性,使其成为医疗健康、物联网、智能家居及工业设备等领域的理想选择。

    2. 技术参数


    | 参数名称 | 技术指标 |

    | 订货编号 | 1003893FT-AA10L0100 |
    | 尺寸(长 x 宽 x 高) | 40.0 x 8.0 x 0.12 mm |
    | 重量 | 0.7 克 |
    | 电缆长度/直径/颜色 | 100 mm / 1.13 mm / 黑色 |
    | 连接器类型 | u.FL 兼容 |
    | 安装方式 | 使用 3M468 胶带粘贴 |
    | 包装 | PE 袋 |
    | 工作频率范围 | 2.400 - 2.485 GHz |
    | 峰值增益 | 3.3 dBi |
    | 平均效率 | 87% |
    | VSWR 匹配比 | ≤1.5:1 |
    | 输入阻抗 | 50 欧姆(不平衡) |
    | 极化方式 | 线性 |

    3. 产品特点和优势


    - 出色的射频性能:采用专利的孤立磁偶极子(IMD)技术,有效减少周围组件对信号的影响,确保稳定的通信质量。
    - 快速上市时间:通过优化尺寸、性能和电磁兼容性(EMC),满足客户和法规要求。
    - 高可靠性:符合 RoHS 标准,提供长期稳定的工作表现。
    - 灵活性强:支持多种电缆长度、颜色和连接器选项,便于集成到不同设计方案中。

    4. 应用案例和使用建议


    KYOCERA AVX 的这款天线广泛应用于医疗健康监测设备、智能交通系统、智能家居控制中心等领域。例如,在一个典型的医疗健康监测装置中,该天线可以用来传输患者的生理数据至云端服务器。为了最大化其性能,建议在实际部署时尽量远离金属物体和其他可能干扰信号源的元素。此外,保持适当的接地平面也是提高接收灵敏度的关键步骤。

    5. 兼容性和支持


    该产品设计为与多种标准接口兼容,如 u.FL。同时,Kyocera AVX 提供全面的技术支持服务,包括定制开发和技术咨询,以帮助客户解决在产品设计过程中遇到的各种挑战。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 天线性能不稳定 | 确保正确安装并远离干扰源 |
    | 接收信号弱 | 检查电缆连接是否牢固 |
    | 设备无法正常启动 | 核实电源电压是否符合要求 |

    7. 总结和推荐


    综上所述,KYOCERA AVX 的 BT Tunable FPC 2.4 GHz 嵌入式天线凭借其优异的性能、灵活的配置选项以及强大的技术支持,无疑是当前市场上一款极具吸引力的产品。对于需要高性能且易于集成的无线通信解决方案的应用场景来说,它是一个值得考虑的选择。因此,强烈推荐给那些寻求可靠无线连接解决方案的专业人士。

1003893FT-AA10L0025参数

参数
典型天线增益 -
最大电压驻波比 1.5
带宽 -
阻抗 -
额定功率 -
天线类型 PCB跟踪天线
中心频率 2.4425GHz
支持协议 -
长*宽*高 120μm(高度)
安装方式 PCB安装,黏合安装
零件状态 在售
包装方式 盒装,散装

1003893FT-AA10L0025厂商介绍

AVX公司是一家全球领先的电子元件制造商,专注于生产和供应各种被动电子元件,包括电容器、电感器、滤波器和保护元件等。其产品广泛应用于通信、计算机、消费电子、工业、医疗和汽车等领域。

AVX的主要产品分类包括:
1. 电容器:包括陶瓷电容器、钽电容器、薄膜电容器等。
2. 电感器:包括功率电感器、射频电感器、滤波电感器等。
3. 滤波器:包括EMI滤波器、电源滤波器、音频滤波器等。
4. 保护元件:包括瞬态电压抑制器、气体放电管、保险丝等。

AVX的优势在于:
1. 技术创新:AVX不断研发新技术,提供高性能、高可靠性的产品。
2. 产品多样性:AVX提供广泛的产品线,满足不同客户的需求。
3. 质量控制:AVX严格遵循ISO9001和ISO14001等国际标准,确保产品质量。
4. 全球服务:AVX在全球设有多个销售和服务网点,为客户提供及时的支持。

1003893FT-AA10L0025数据手册

厂牌 PDF简要描述 下载
AVX 天线 AVX 1003893FT-AA10L0025 1003893FT-AA10L0025数据手册

1003893FT-AA10L0025封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 2.5792 ¥ 21.6137
500+ $ 2.232 ¥ 18.7042
1000+ $ 2.1204 ¥ 17.769
库存: 6268
起订量: 116 增量: 1000
交货地:
最小起订量为:100
合计: ¥ 2161.37
直接购买
