9001118

产品分类: 天线
厂牌: AVX
产品描述: 5.8875GHz 黏合安装 4mm(高度)
供应商型号: 3407004
供应商: 海外现货
标准整包数: 1
AVX 天线 9001118

9001118概述

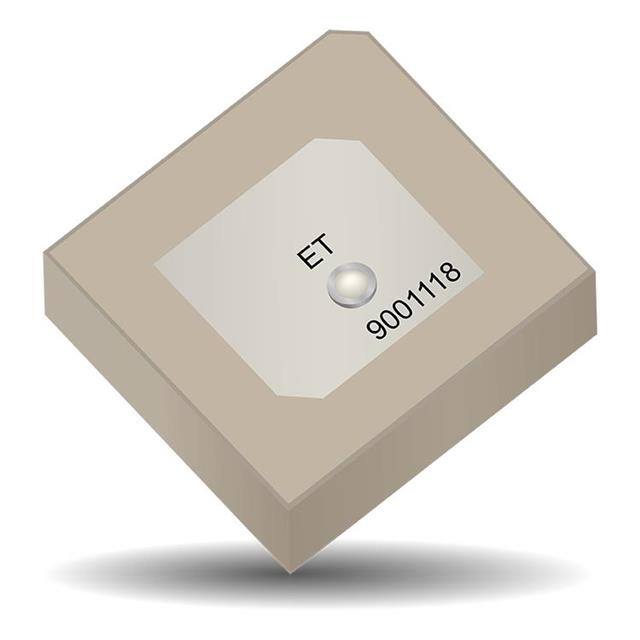

    KYOCERA AVX V2X Ceramic Patch Antenna

    产品简介


    KYOCERA AVX家族推出的陶瓷贴片天线系列专为满足广泛应用需求而设计。型号为9001118的天线特别针对专用短程通信(Dedicated Short Range Communication, DSRC)系统,适用于V2X(Vehicle-to-Everything)应用,以提供车辆与基础设施之间的高速无线通信。此款高性能天线旨在提升车辆安全性和智能交通系统的可靠性。

    技术参数


    - 频率范围:
    - 美国 - 5850 - 5925 MHz
    - 欧洲 - 5870 - 5905 MHz
    - 尺寸:
    - 长度:13.00 ± 0.20 mm
    - 宽度:13.00 ± 0.20 mm
    - 厚度:4.00 ± 0.20 mm
    - 重量:12 克
    - 安装方式:3M粘合剂
    - 工作温度范围:-40°C 至 +70°C
    - 增益:4 dB(在xz平面上)
    - 平均效率:55%
    - 反射损耗:小于-15 dB
    - 极化方式:右旋圆极化 (R.H.C.P)
    - 阻抗:50 欧姆
    - 安装方式:1个通孔焊盘

    产品特点和优势


    1. 成本效益高:标准天线设计可以省去定制方案的设计费用和周期时间,从而加快产品上市速度。
    2. 灵活性强:独特的形式因素使产品能够适应更先进的设计而不影响性能。
    3. 环保合规:所有产品均符合最新的RoHS指令,确保产品在生产过程中的环保性。

    应用案例和使用建议


    - 应用场景:适用于车辆安全、汽车、车联网、驾驶辅助、嵌入式系统等领域。
    - 使用建议:建议将天线安装在具有合适接地层的PCB上,确保天线的效率最大化。同时,需注意安装位置避开金属干扰,以避免信号减弱。

    兼容性和支持


    - 兼容性:该天线适用于多种电子设备和平台,适用于全球不同频段的DSRC系统。
    - 支持:KYOCERA AVX提供全球化的技术支持和设计支持网络,确保客户在整个开发周期内得到帮助。

    常见问题与解决方案


    - 问题:天线效率低。
    - 解决方案:检查安装位置是否合适,确保接地良好且无金属干扰。
    - 问题:连接不稳定。
    - 解决方案:确认阻抗匹配正确,确保接头焊接牢固。

    总结和推荐


    KYOCERA AVX的9001118型V2X陶瓷贴片天线是一款设计精良的产品,具备高效的通信能力和良好的环境适应性。其标准化的设计显著减少了成本和时间投入,且提供了广泛的适用性。此外,卓越的性能指标使其成为实现高效车辆通信的理想选择。因此,我强烈推荐这款天线用于V2X通信应用中。

9001118参数

参数
中心频率 5.8875GHz
支持协议 -
典型天线增益 -
最大电压驻波比 -
带宽 -
阻抗 -
额定功率 -
天线类型 -
长*宽*高 4mm(高度)
安装方式 黏合安装
零件状态 在售
包装方式 盒装

9001118厂商介绍

AVX公司是一家全球领先的电子元件制造商,专注于生产和供应各种被动电子元件,包括电容器、电感器、滤波器和保护元件等。其产品广泛应用于通信、计算机、消费电子、工业、医疗和汽车等领域。

AVX的主要产品分类包括:
1. 电容器:包括陶瓷电容器、钽电容器、薄膜电容器等。
2. 电感器:包括功率电感器、射频电感器、滤波电感器等。
3. 滤波器:包括EMI滤波器、电源滤波器、音频滤波器等。
4. 保护元件:包括瞬态电压抑制器、气体放电管、保险丝等。

AVX的优势在于:
1. 技术创新:AVX不断研发新技术,提供高性能、高可靠性的产品。
2. 产品多样性:AVX提供广泛的产品线,满足不同客户的需求。
3. 质量控制:AVX严格遵循ISO9001和ISO14001等国际标准,确保产品质量。
4. 全球服务:AVX在全球设有多个销售和服务网点,为客户提供及时的支持。

9001118数据手册

厂牌 PDF简要描述 下载
AVX 天线 AVX 9001118 9001118数据手册

9001118封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 17.2175
50+ ¥ 16.0697
100+ ¥ 15.7827
250+ ¥ 15.7827
500+ ¥ 15.4958
1440+ ¥ 15.4958
库存: 931
起订量: 3 增量: 0
交货地:
最小起订量为:1
合计: ¥ 17.21
