X1005246-4GA1SA10A1

产品分类: 天线
厂牌: AVX
产品描述: KYOCERA AVX 多频天线, SMA连接头, 方形天线
供应商型号: 4162563
供应商: 海外现货
标准整包数: 1

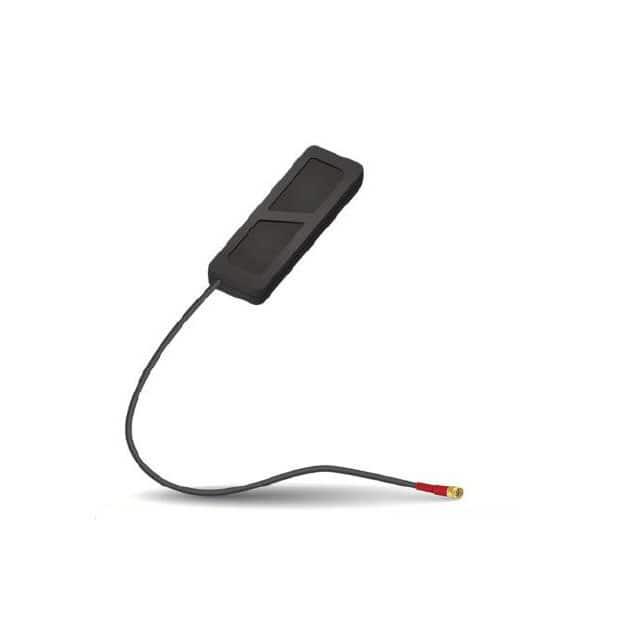

AVX 天线 X1005246-4GA1SA10A1

X1005246-4GA1SA10A1概述

    # KYOCERA AVX LTE 外置天线技术手册

    1. 产品简介


    KYOCERA AVX 的 LTE 外置天线是一款专为满足现代设备设计需求而开发的标准天线产品。这款天线通过优化尺寸、性能和辐射特性,帮助设备设计师实现更高的功能性和性能水平,同时保持紧凑的设计。其主要特点在于支持多种频段(698-960 MHz、1710-2170 MHz 和 2300-2690 MHz),广泛适用于物联网(IoT)、远程监控、智能电网、物流、医疗设备等多个领域。
    应用领域:
    - 远程监控
    - 点对点销售(POS)
    - 物联网(IoT)
    - 网关设备
    - 车载售后市场
    - 跟踪系统
    - 医疗保健
    - 机器对机器(M2M)通信
    - 工业设备
    - 智能电网
    - 物流管理
    - 能源管理
    - 零售行业

    2. 技术参数


    以下是 KYOCERA AVX LTE 外置天线的关键技术规格:
    | 参数项 | 值 |

    | 频段范围 | 698–960 MHz
    1710–2170 MHz
    2300–2690 MHz |
    | 峰值增益 | 2.8 dBi @ 698-960 MHz
    3.1 dBi @ 1710-2170 MHz
    2.7 dBi @ 2300-2690 MHz |
    | 平均效率 | 46% @ 698-960 MHz
    54% @ 1710-2170 MHz
    44% @ 2300-2690 MHz |
    | 驻波比 (VSWR) | ≤1.8:1 @ 698-960 MHz
    ≤1.5:1 @ 1710-2170 MHz
    ≤2.0:1 @ 2300-2690 MHz |
    | 阻抗 | 50 Ω |
    | 工作温度范围 | -40°C 至 +85°C |
    | 重量 | 36 克 |
    | 外壳材质与颜色 | PC+ABS(黑色) |
    | 电缆长度 | 1 米 |
    | 电缆类型 | RG-174 |
    | 连接器类型 | LTE SMA (公头) |
    | 防水等级 | IPX7 |

    3. 产品特点和优势


    - 成本节约:标准天线消除了定制解决方案相关的设计费用和周期时间,帮助企业更快地推向市场。
    - 高性能:优化的天线设计确保在不同频段内表现出色,满足客户及法规要求。
    - 高可靠性:符合最新版 RoHS 和 REACH 标准,环保且耐用。
    - 多样化适配:适用于跟踪、智能家居、农业、车载售后市场、医疗、数字标牌、物流和工业设备等众多场景。

    4. 应用案例和使用建议


    应用案例:
    - 远程监控:可部署于无人值守区域的设备中,通过 LTE 技术实时传输数据至云端。
    - 智能电网:用于电表、智能开关等终端节点的数据通信,提高电网运营效率。
    - 物流追踪:集成到 GPS 定位设备中,精准记录货物位置信息。
    - 医疗保健:可嵌入便携式健康监测设备,提供稳定可靠的无线连接。
    使用建议:
    1. 确保天线安装在开阔空间内,避免遮挡物影响信号强度。
    2. 考虑电缆长度的选择,确保与主机设备的距离匹配,减少信号衰减。
    3. 避免长期暴露在极端环境中,如高湿度或高温区域。
    4. 若需更长距离的应用,可选择带有放大器的天线版本以增强信号覆盖。

    5. 兼容性和支持


    该天线可与市面上常见的 LTE 模块兼容,支持主流频率范围。KYOCERA AVX 提供全面的技术支持,包括样品申请、技术文档下载和售后服务。如需进一步定制化设计,公司亦可根据客户需求开发专用天线。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 接收信号弱 | 检查天线安装方向是否正确,确保没有遮挡物。 |
    | 连接不稳定 | 确认电缆连接牢固,检查接口处是否有松动。 |
    | 无法正常工作 | 更换天线并重新测试,排除硬件故障可能性。 |
    | 天线表面出现划痕 | 避免刮擦,小心处理以免损坏防护层。 |

    7. 总结和推荐


    KYOCERA AVX 的 LTE 外置天线凭借其出色的性能、广泛的适用性和高可靠性,在物联网和无线通信领域具有显著的竞争优势。对于希望缩短产品上市时间并降低成本的企业来说,这款标准天线是理想之选。此外,其支持的多种频段和高防水等级使其非常适合恶劣环境下的应用。
    综上所述,强烈推荐使用 KYOCERA AVX 的 LTE 外置天线!

X1005246-4GA1SA10A1参数

参数
阻抗 50Ω
额定功率 -
天线类型 -
中心频率 829MHz,1.94GHz,2.495GHz
支持协议 -
典型天线增益 3.1dB
最大电压驻波比 1.5,1.8,2
带宽 -
长*宽*高 6.7mm(高度)
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 盒装

X1005246-4GA1SA10A1厂商介绍

AVX公司是一家全球领先的电子元件制造商,专注于生产和供应各种被动电子元件,包括电容器、电感器、滤波器和保护元件等。其产品广泛应用于通信、计算机、消费电子、工业、医疗和汽车等领域。

AVX的主要产品分类包括:
1. 电容器:包括陶瓷电容器、钽电容器、薄膜电容器等。
2. 电感器:包括功率电感器、射频电感器、滤波电感器等。
3. 滤波器:包括EMI滤波器、电源滤波器、音频滤波器等。
4. 保护元件:包括瞬态电压抑制器、气体放电管、保险丝等。

AVX的优势在于:
1. 技术创新:AVX不断研发新技术,提供高性能、高可靠性的产品。
2. 产品多样性:AVX提供广泛的产品线,满足不同客户的需求。
3. 质量控制:AVX严格遵循ISO9001和ISO14001等国际标准,确保产品质量。
4. 全球服务:AVX在全球设有多个销售和服务网点,为客户提供及时的支持。

X1005246-4GA1SA10A1数据手册

厂牌 PDF简要描述 下载
AVX 天线 AVX X1005246-4GA1SA10A1 X1005246-4GA1SA10A1数据手册

X1005246-4GA1SA10A1封装设计

查看详情并下载
Symbol
Footprint
3D Model
