首页  >  产品百科  >  X1005247-GNA1SA10A1

X1005247-GNA1SA10A1

产品分类: 天线
厂牌: AVX
产品描述: KYOCERA AVX 多频天线, SMA连接头, 方形天线
供应商型号: 3781235
供应商: 海外现货
标准整包数: 1

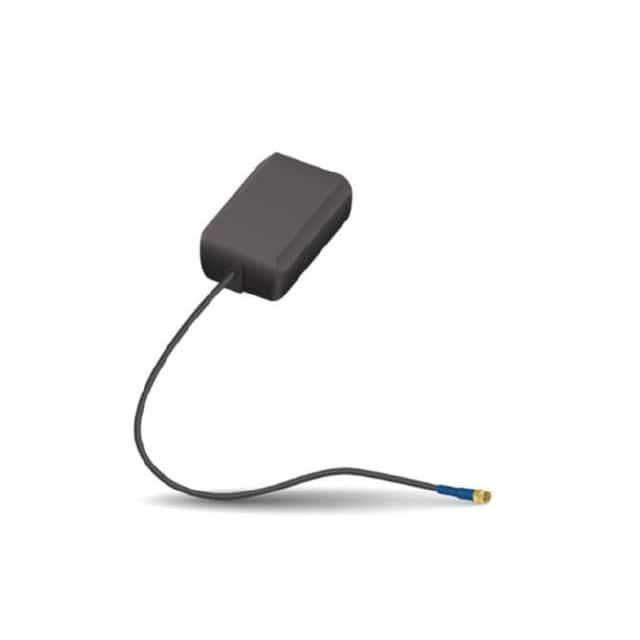

AVX 天线 X1005247-GNA1SA10A1

X1005247-GNA1SA10A1概述

    GNSS External Antenna X1005247 技术手册

    1. 产品简介


    GNSS外部天线(型号:X1005247)是Kyocera AVX公司生产的专为全球导航卫星系统(GNSS)设计的产品。该天线的主要功能包括远程监控、销售点(POS)、物联网(IoT)、网关、远程通信管理(Telematics)、跟踪、医疗保健、机器对机器(M2M)通信、工业设备、智能电网、物流、能源管理和零售等多个应用领域。此款天线通过减少设计费用和缩短产品上市时间来降低总体成本,并优化天线尺寸以确保满足客户和监管要求。

    2. 技术参数


    以下是天线的主要技术参数:
    - 频率范围: 1561 MHz、1575 MHz、1602 MHz
    - 天线增益: 在1561 MHz和1602 MHz时为2.0 dBi,在1575 MHz时为4.1 dBi
    - 驻波比(VSWR): 最大2.0:1
    - 极化方式: 右旋圆极化(RHCP)
    - 低噪声放大器(LNA)性能: 频率(GNSS)为1561 MHz、1575 MHz、1602 MHz,最大VSWR为2.0:1,阻抗为50Ω
    - 天线增益: (@3.3 V)28 dB / 25 dB最低值
    - 直流电源输入: 3~5 V
    - 噪声系数: 1.1 dB 典型值
    - 功耗: (@3.3 V)9 mA 典型值
    - 机械规格:
    - 尺寸(mm): 44.0 x 35.2 x 14.5
    - 安装方式: 泡沫胶粘贴
    - 重量: 42g (X1005247-GNA1SA10A1), 68g (X1005247-GNA1SA30A1)
    - 工作温度范围: -40°C 到 +85°C
    - 外壳材料及颜色: 聚碳酸酯+ABS(黑色)
    - 电缆长度: 1.0米 (X1005247-GNA1SA10A1),3.0米 (X1005247-GNA1SA30A1)
    - 连接器: GNSS SMA(公头)
    - 防水等级: IPX7

    3. 产品特点和优势


    - 降低成本和加速上市时间: 标准天线设计消除了定制方案所需的设计费用和周期时间,使产品更快推向市场。
    - 高性能: 通过对天线大小、性能和辐射特性的优化,更容易满足客户和监管要求。
    - 环保合规: 符合最新的RoHS要求,适合对环境友好的应用场合。

    4. 应用案例和使用建议


    - 远程监控: 在农业、物流等领域广泛应用,用于实时追踪设备位置和状态。
    - 智能交通系统: 通过精确的位置信息进行车辆跟踪和管理。
    - 医疗保健: 为医疗设备提供精准定位和数据传输服务。
    - 智能制造: 在工业自动化环境中,用于机器间通讯和资产跟踪。
    使用建议:
    - 环境选择: 在极端天气条件下使用时,确保天线正确安装并处于防水等级IPX7标准范围内。
    - 电缆长度: 根据具体应用场景选择适当的电缆长度,以确保信号传输质量。
    - 安装注意事项: 使用泡沫胶粘贴固定时,确保粘贴面干净无尘,以增加天线稳定性。

    5. 兼容性和支持


    - 兼容性: 此款天线可与各种GNSS接收器兼容,并且提供标准的GNSS SMA公头连接器。
    - 支持和服务: Kyocera AVX公司提供全面的技术支持和售后服务,如有任何问题可以联系技术支持热线或发送邮件到antenna.info@kyocera-avx.com获取帮助。

    6. 常见问题与解决方案


    - 问题1: 天线信号弱。
    - 解决方案: 检查安装位置,避免遮挡;检查电缆是否有损坏,必要时更换新电缆。
    - 问题2: 天线无法正常工作。
    - 解决方案: 确认电源输入电压在3~5V之间,检查连接器接口是否接触良好;确认设备是否支持GNSS信号。
    - 问题3: 天线安装不稳固。
    - 解决方案: 使用正确的安装工具和方法确保天线牢固粘贴;定期检查天线固定情况。

    7. 总结和推荐


    GNSS外部天线(型号:X1005247)是一款高性能、环保且经济实惠的产品,适用于多种行业应用场景。其卓越的性价比、优秀的环境适应能力和广泛的应用范围使其成为众多制造商的理想选择。建议广大用户在选择此类产品时优先考虑这款GNSS天线,以获得最佳性能和可靠性保障。

X1005247-GNA1SA10A1参数

参数
阻抗 50Ω
额定功率 -
天线类型 -
中心频率 1.561GHz,1.575GHz,1.602GHz
支持协议 -
典型天线增益 4.1dB
最大电压驻波比 2
带宽 -
长*宽*高 14.5mm(高度)
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 盒装

X1005247-GNA1SA10A1厂商介绍

AVX公司是一家全球领先的电子元件制造商,专注于生产和供应各种被动电子元件,包括电容器、电感器、滤波器和保护元件等。其产品广泛应用于通信、计算机、消费电子、工业、医疗和汽车等领域。

AVX的主要产品分类包括:
1. 电容器:包括陶瓷电容器、钽电容器、薄膜电容器等。
2. 电感器:包括功率电感器、射频电感器、滤波电感器等。
3. 滤波器:包括EMI滤波器、电源滤波器、音频滤波器等。
4. 保护元件:包括瞬态电压抑制器、气体放电管、保险丝等。

AVX的优势在于:
1. 技术创新:AVX不断研发新技术,提供高性能、高可靠性的产品。
2. 产品多样性:AVX提供广泛的产品线,满足不同客户的需求。
3. 质量控制:AVX严格遵循ISO9001和ISO14001等国际标准,确保产品质量。
4. 全球服务:AVX在全球设有多个销售和服务网点,为客户提供及时的支持。

X1005247-GNA1SA10A1数据手册

厂牌 PDF简要描述 下载
AVX 天线 AVX X1005247-GNA1SA10A1 X1005247-GNA1SA10A1数据手册

X1005247-GNA1SA10A1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 116.5017
5+ ¥ 104.3855
10+ ¥ 102.5215
50+ ¥ 102.5215
100+ ¥ 100.6575
250+ ¥ 100.6575
库存: 348
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 116.5
直接购买
加入购物车
