1000146

产品分类: 天线
厂牌: AVX
产品描述: 1.6,1.8,1.5,1.3 50Ω 2.4GHz,4.9GHz,5.2GHz,5.8GHz 焊接安装,贴片安装 4.3mm(高度)
供应商型号: 4162359
供应商: 海外现货
标准整包数: 1
AVX 天线 1000146

1000146概述


    产品简介

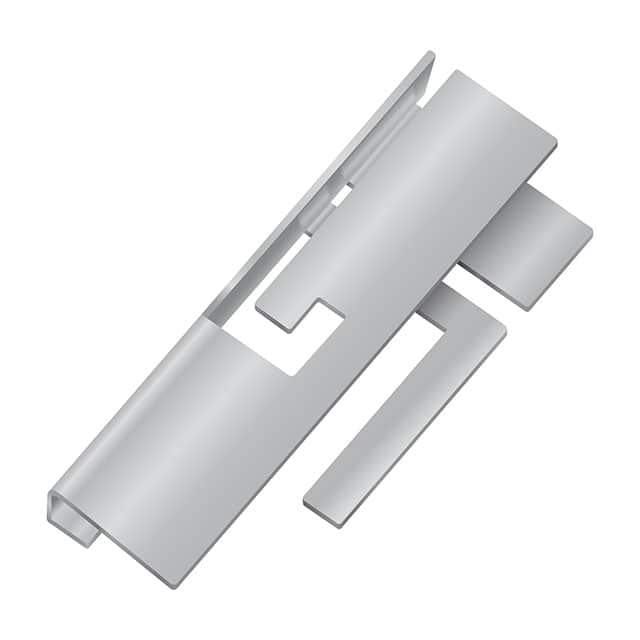

    Ethertronics的1000146型号是一款Wi-Fi双频带或CBRS/n78金属冲压嵌入式天线。这款天线设计用于高性能和小尺寸的产品,如智能手机、媒体播放器以及其他移动设备。它支持多个无线通信标准,包括Wi-Fi、蓝牙、Zigbee、WLAN等,广泛应用于农业、汽车、智能家居、医疗保健等领域。

    技术参数


    - 频率范围:2.400 – 2.485 GHz;4.900 – 5.825 GHz;3.300 – 3.800 GHz
    - 峰值增益:1.5 dBi(2.4 GHz);2.6 dBi(5 GHz)
    - 平均效率:80%(2.4 GHz);72%(5 GHz)
    - 电压驻波比(VSWR):1.5:1最大值(2.4 GHz);1.6:1最大值(5 GHz)
    - 输入阻抗:50欧姆不平衡
    - 极化方式:线性
    - 功率处理能力:0.5瓦连续波(CW)

    产品特点和优势


    - Stay-in-Tune:Ethertronics的天线技术提供了卓越的RF场限制,减少了周围组件的干扰。
    - 更快的上市时间:通过优化天线大小、性能和辐射,更容易满足客户和监管要求。
    - 可靠性:产品符合最新的RoHS标准。

    应用案例和使用建议


    该天线广泛应用于各种手持设备、路由器、网关、工业设备和智能电网中。例如,在智能家居系统中,它可以增强Wi-Fi信号覆盖范围,提高通信质量。为了确保最佳性能,建议在安装时充分考虑PCB布局和天线匹配网络的调整。

    兼容性和支持


    1000146型号天线支持广泛的无线标准,易于集成到多种设备中。厂商提供了详细的文档和技术支持,以帮助客户进行布局和调谐。

    常见问题与解决方案


    - 问题1:天线在某些频率下的效率较低。
    - 解决方案:通过优化PCB布局和阻抗匹配网络,可以提高天线效率。
    - 问题2:天线无法达到预期的峰值增益。
    - 解决方案:检查焊接和PCB布局,确保天线正确接地,并根据需要调整阻抗匹配网络。

    总结和推荐


    Ethertronics的1000146型号天线凭借其优秀的射频性能、高可靠性及广泛的适用性,成为市场上的一款强有力的竞争者。特别是对于追求高性能和小尺寸设计的应用来说,它是一个理想的选择。综合评估其主要优点,我们强烈推荐此产品给需要高效、可靠无线通信解决方案的设计人员和工程师。

1000146参数

参数
阻抗 50Ω
额定功率 -
天线类型 -
中心频率 2.4GHz,4.9GHz,5.2GHz,5.8GHz
支持协议 -
典型天线增益 -
最大电压驻波比 1.6,1.8,1.5,1.3
带宽 -
长*宽*高 4.3mm(高度)
安装方式 焊接安装,贴片安装
零件状态 在售
包装方式 卷带包装

1000146厂商介绍

AVX公司是一家全球领先的电子元件制造商,专注于生产和供应各种被动电子元件,包括电容器、电感器、滤波器和保护元件等。其产品广泛应用于通信、计算机、消费电子、工业、医疗和汽车等领域。

AVX的主要产品分类包括:
1. 电容器:包括陶瓷电容器、钽电容器、薄膜电容器等。
2. 电感器:包括功率电感器、射频电感器、滤波电感器等。
3. 滤波器:包括EMI滤波器、电源滤波器、音频滤波器等。
4. 保护元件:包括瞬态电压抑制器、气体放电管、保险丝等。

AVX的优势在于:
1. 技术创新:AVX不断研发新技术,提供高性能、高可靠性的产品。
2. 产品多样性:AVX提供广泛的产品线,满足不同客户的需求。
3. 质量控制:AVX严格遵循ISO9001和ISO14001等国际标准,确保产品质量。
4. 全球服务:AVX在全球设有多个销售和服务网点,为客户提供及时的支持。

1000146数据手册

厂牌 PDF简要描述 下载
AVX 天线 AVX 1000146 1000146数据手册

1000146封装设计

查看详情并下载
Symbol
Footprint
3D Model
