1001932PT-AC10L0100

产品分类: 天线
厂牌: AVX
产品描述: 4.4dB 2 50Ω 2.4GHz,5GHz PCB跟踪天线 PCB安装,黏合安装 1.6mm(高度)
供应商型号: 581-1001932PTAC1L100
供应商: Mouser
标准整包数: 1
AVX 天线 1001932PT-AC10L0100

1001932PT-AC10L0100概述

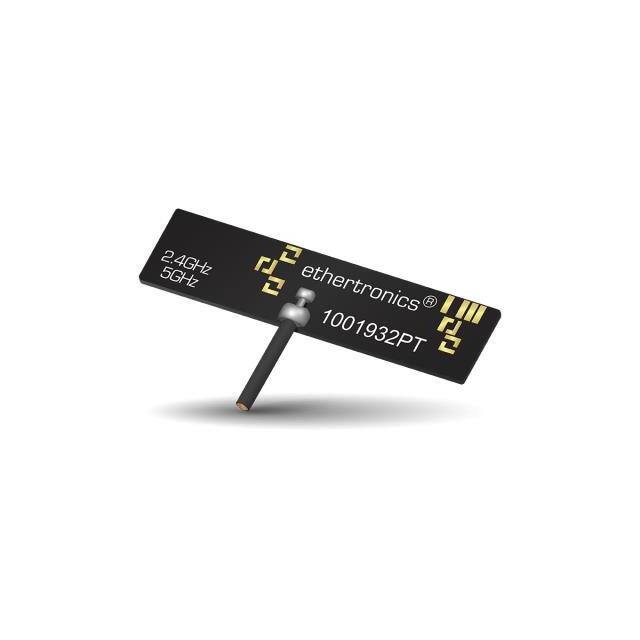

    # 产品概述:Ethertronics PCB WiFi可调嵌入式天线
    Ethertronics推出的PCB WiFi可调嵌入式天线(型号1001932PT)是一款集成化的射频(RF)通信解决方案,专为2.4GHz和5GHz频段设计。这种天线通过嵌入式设计能够实现卓越的信号稳定性和兼容性,广泛应用于无线局域网(WLAN)、蓝牙、Zigbee等物联网相关领域。

    技术参数


    以下是该产品的关键性能指标和技术参数:
    | 参数类别 | 具体参数值 |

    | 频率范围 | 2.400–2.485 GHz, 5.150–5.825 GHz |
    | 峰值增益 | 2.5 dBi (2.4GHz), 4.4 dBi (5GHz) |
    | 平均效率 | 60% (2.4GHz), 71% (5GHz) |
    | 电压驻波比(VSWR) | ≤2.0:1 |
    | 馈电端阻抗 | 50 Ω不平衡阻抗 |
    | 极化方式 | 线性 |
    | 功率处理能力 | 0.5 W连续波(CW) |
    | 尺寸 | 35.2 × 8.5 × 1.6 mm |
    该天线可选长度从25毫米到200毫米,满足不同应用场景的需求。

    产品特点和优势


    1. Stay-in-Tune技术
    Ethertronics专利的隔离磁偶极子(IMD)技术确保了天线在复杂环境中仍然能保持稳定的性能表现,减少了周围组件对其造成的干扰。
    2. 快速上市支持
    天线的设计优化了大小、性能及辐射特性,有助于轻松达到客户和法规的要求,缩短开发周期。
    3. 高可靠性
    产品符合最新的RoHS标准,保证环保且耐用。

    应用案例和使用建议


    应用案例:
    - 智能家居设备:如路由器、智能音响。
    - 工业自动化:用于M2M设备的数据传输。
    - 健康医疗:可应用于远程监测设备。
    使用建议:
    为了获得最佳性能,在安装时应注意避免靠近金属物体或其他可能影响信号质量的因素。此外,根据实际需求选择合适的电缆长度以减少信号损耗。

    兼容性和支持


    该天线支持多种协议标准,包括Wi-Fi、蓝牙、Zigbee等,并且具有良好的通用性,可以方便地集成到现有的电子产品中。Ethertronics提供全面的技术支持服务,包括定制化设计咨询以及长期的产品维护计划。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 连接不稳定 | 检查所有连接点是否牢固,确保无虚焊现象 |
    | 信号强度弱 | 调整天线位置,远离屏蔽材料 |

    总结和推荐


    Ethertronics PCB WiFi可调嵌入式天线凭借其先进的设计理念、优秀的性能参数以及广泛的适用范围,在市场上占据领先地位。它不仅提供了出色的射频性能,还具备高度灵活性和可靠性,非常适合对无线通信有着较高要求的应用场景。综上所述,强烈推荐此款天线作为各类物联网设备的理想选择。

1001932PT-AC10L0100参数

参数
中心频率 2.4GHz,5GHz
支持协议 -
典型天线增益 4.4dB
最大电压驻波比 2
带宽 -
阻抗 50Ω
额定功率 -
天线类型 PCB跟踪天线
长*宽*高 1.6mm(高度)
安装方式 PCB安装,黏合安装
零件状态 在售
包装方式 盒装

1001932PT-AC10L0100厂商介绍

AVX公司是一家全球领先的电子元件制造商,专注于生产和供应各种被动电子元件,包括电容器、电感器、滤波器和保护元件等。其产品广泛应用于通信、计算机、消费电子、工业、医疗和汽车等领域。

AVX的主要产品分类包括:
1. 电容器:包括陶瓷电容器、钽电容器、薄膜电容器等。
2. 电感器:包括功率电感器、射频电感器、滤波电感器等。
3. 滤波器:包括EMI滤波器、电源滤波器、音频滤波器等。
4. 保护元件:包括瞬态电压抑制器、气体放电管、保险丝等。

AVX的优势在于:
1. 技术创新:AVX不断研发新技术,提供高性能、高可靠性的产品。
2. 产品多样性:AVX提供广泛的产品线,满足不同客户的需求。
3. 质量控制:AVX严格遵循ISO9001和ISO14001等国际标准,确保产品质量。
4. 全球服务:AVX在全球设有多个销售和服务网点,为客户提供及时的支持。

1001932PT-AC10L0100数据手册

厂牌 PDF简要描述 下载
AVX 天线 AVX 1001932PT-AC10L0100 1001932PT-AC10L0100数据手册

1001932PT-AC10L0100封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 6.2445 ¥ 52.766
10+ $ 3.366 ¥ 28.4427
100+ $ 2.4192 ¥ 20.4422
500+ $ 2.2356 ¥ 18.8908
1000+ $ 2.163 ¥ 18.2773
2000+ $ 2.058 ¥ 17.3901
库存: 7609
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 52.76
