W2P15X7F04-U100D3B0T

产品分类: 天线
厂牌: AVX
产品描述: 4.3dB 50Ω 5.5GHz,6.525GHz PCB跟踪天线 PCB安装,黏合安装 400μm(高度)
供应商型号: 478-W2P15X7F04-U100D3B0T-ND
供应商:
标准整包数: 1

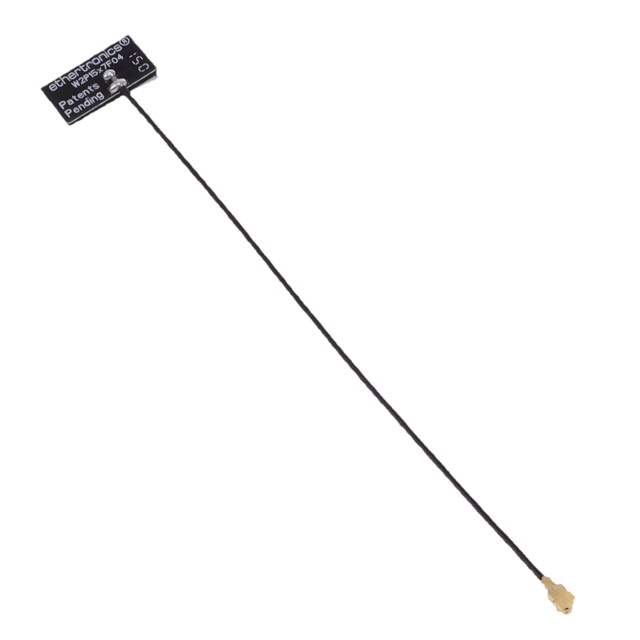

AVX 天线 W2P15X7F04-U100D3B0T

W2P15X7F04-U100D3B0T概述

    KYOCERA AVX W2P15x7W04 Family 技术手册解读

    1. 产品简介


    KYOCERA AVX 的 W2P15x7W04 家族是一款嵌入式 Wi-Fi 天线,专为满足现代无线产品设计师的需求而设计。该天线具有小型化设计和卓越的信号灵敏度,适用于 5 GHz 和 6 GHz 频段的应用。其背面附有泡沫材料,可以有效减少天线在不同表面上的调谐偏差。该系列天线广泛应用于接入点、路由器、网关以及其他需要高效率和快速数据传输的物联网(IoT)设备中,如农业、智能家居、医疗保健和汽车行业。

    2. 技术参数


    | 参数 | 规格 |

    | 频率范围 | 5.150–5.850 GHz;5.925–7.125 GHz |
    | 返回损耗(Return Loss) | <-9.0 dB (5 GHz),<-7.3 dB (6 GHz) |
    | 平均效率 | 70% |
    | 峰值增益 | <4.3 dBi (5 GHz),<3.9 dBi (6 GHz) |
    | 输入阻抗 | 50 欧姆(不平衡) |
    | 尺寸 | 15.90 ± 0.15 × 7.60 ± 0.15 × 0.4 mm |
    | 电缆长度 | 默认 100 mm |
    | 连接器 | u.fl 兼容 |
    | 重量 | 0.3 克 |

    3. 产品特点和优势


    - 卓越的信号灵敏度:通过嵌入式设计和泡沫背板,确保在各种表面条件下保持稳定的性能。
    - 小型化设计:适合紧凑型设备,如路由器、网关和工业 M2M 设备。
    - 快速上市:标准型号减少了设计变更需求,简化了实施过程。
    - 广泛的频段覆盖:支持 5 GHz 和 6 GHz 频段,适用于多种 Wi-Fi 应用。
    - RoHS 合规:环保友好,符合最新的 RoHS 标准。

    4. 应用案例和使用建议


    该天线被广泛用于家庭和商业网络设备中,例如 Wi-Fi 路由器、智能家居中心和数字标牌系统。在使用过程中,建议确保天线安装在非金属环境中,以避免信号衰减。此外,定期检查连接器和电缆的完整性,确保最佳性能。

    5. 兼容性和支持


    KYOCERA AVX 提供全球化的技术支持和设计服务,涵盖从概念到生产的整个流程。此外,该天线可与多种标准连接器兼容,方便集成到现有系统中。

    6. 常见问题与解决方案


    - 问题:天线无法正常工作
    解决方法:检查连接器和电缆是否有损坏,必要时更换部件。
    - 问题:信号强度不足
    解决方法:确认天线安装位置无遮挡物,并考虑使用外部天线增强器。

    7. 总结和推荐


    总体而言,KYOCERA AVX W2P15x7W04 家族是一款高性能、高可靠性的嵌入式 Wi-Fi 天线,特别适合需要高精度信号处理的应用场景。其卓越的设计和广泛的兼容性使其成为物联网设备的理想选择。强烈推荐此产品给那些寻求稳定且高效无线连接解决方案的用户。
    联系信息:
    电话:+(1) 858.550.3820
    邮箱:eth.info@kyocera-avx.com

W2P15X7F04-U100D3B0T参数

参数
支持协议 -
典型天线增益 4.3dB
最大电压驻波比 -
带宽 -
阻抗 50Ω
额定功率 -
天线类型 PCB跟踪天线
中心频率 5.5GHz,6.525GHz
长*宽*高 400μm(高度)
安装方式 PCB安装,黏合安装
零件状态 在售
包装方式 盒装

W2P15X7F04-U100D3B0T厂商介绍

AVX公司是一家全球领先的电子元件制造商,专注于生产和供应各种被动电子元件,包括电容器、电感器、滤波器和保护元件等。其产品广泛应用于通信、计算机、消费电子、工业、医疗和汽车等领域。

AVX的主要产品分类包括:
1. 电容器:包括陶瓷电容器、钽电容器、薄膜电容器等。
2. 电感器:包括功率电感器、射频电感器、滤波电感器等。
3. 滤波器:包括EMI滤波器、电源滤波器、音频滤波器等。
4. 保护元件:包括瞬态电压抑制器、气体放电管、保险丝等。

AVX的优势在于:
1. 技术创新:AVX不断研发新技术,提供高性能、高可靠性的产品。
2. 产品多样性:AVX提供广泛的产品线,满足不同客户的需求。
3. 质量控制:AVX严格遵循ISO9001和ISO14001等国际标准,确保产品质量。
4. 全球服务:AVX在全球设有多个销售和服务网点,为客户提供及时的支持。

W2P15X7F04-U100D3B0T数据手册

厂牌 PDF简要描述 下载
AVX 天线 AVX W2P15X7F04-U100D3B0T W2P15X7F04-U100D3B0T数据手册

W2P15X7F04-U100D3B0T封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.0475 ¥ 24.1839
10+ $ 2.5704 ¥ 21.7199
25+ $ 2.34 ¥ 19.5829
100+ $ 2.028 ¥ 16.9718
250+ $ 1.924 ¥ 16.1015
库存: 393
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 24.18
