X1005248-GDA2SA10A2

产品分类: 天线
厂牌: AVX
产品描述: KYOCERA AVX 多频天线, SMA连接头, 方形天线
供应商型号: 4162565
供应商: 海外现货
标准整包数: 1

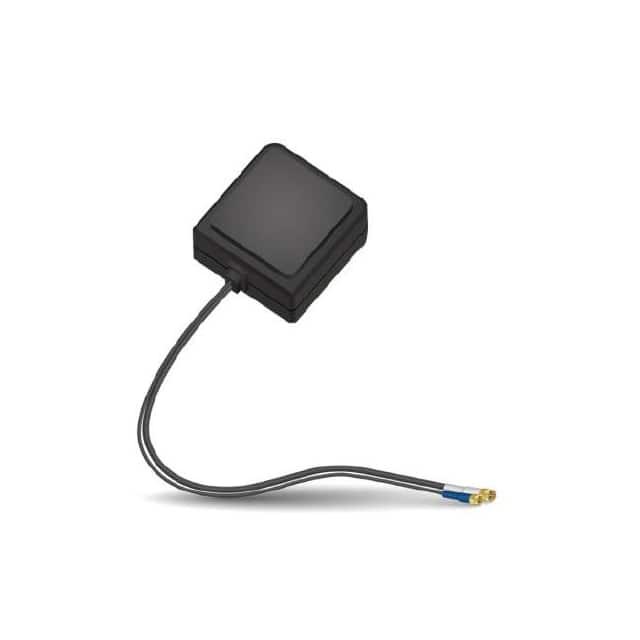

AVX 天线 X1005248-GDA2SA10A2

X1005248-GDA2SA10A2概述

    GNSS/DSRC 2-in-1 External Antenna X1005248-GDA2SA10A2 技术手册

    1. 产品简介


    GNSS/DSRC 2-in-1 外置天线 是一种高集成度的电子元器件,适用于多种场合,包括远程监控、POS(销售点)系统、物联网(IoT)、网关、远程信息处理、追踪、医疗保健、机器对机器(M2M)通信、工业设备、智能电网、物流和能源零售等。它集成了 GNSS 和 DSRC 功能,可以同时处理卫星导航信号和专用短程通信,满足现代无线通信的需求。

    2. 技术参数


    | 参数名称 | 规格 |

    | 尺寸 | 55.0 x 55.0 x 20.0 mm |
    | 工作温度范围 | -40°C 到 +85°C |
    | 频率范围(GNSS) | 1561 MHz、1575 MHz、1602 MHz |
    | 频率范围(DSRC) | 5850~5920 MHz |
    | 峰值增益(GNSS) | 3.5 dBi @ 1602 MHz |
    | 平均效率(DSRC) | 54% |
    | VSWR(最大值) | 2.0:1 |
    | 输入阻抗 | 50Ω |
    | 功率输入范围 | 3~5 V |
    | 电流消耗(@3.3 V) | 9 mA |
    | 噪声系数 | 2.5 dB |
    | 环境保护等级 | IPX5 |

    3. 产品特点和优势


    这款 GNSS/DSRC 2-in-1 外置天线通过优化天线尺寸、性能和辐射,可以轻松满足客户和监管要求。它符合最新的 RoHS 和 REACH 版本,确保环保合规。采用标准设计消除了定制天线带来的设计费用和周期时间,使产品能够更快地推向市场。同时,该天线具有高精度的增益和效率,适合各种复杂的应用场景。

    4. 应用案例和使用建议


    - 追踪系统:由于具有高精度的定位能力,可用于汽车后市场,确保车辆位置的准确追踪。
    - 智能家居:在物联网环境中,这款天线能够稳定传输信号,实现家庭自动化控制。
    - 农业:精准的卫星定位有助于农作物管理,提高农业生产的效率。
    - 物流和供应链管理:通过远程监控和精确的位置追踪,提升物流管理的效率。
    使用建议:为了获得最佳性能,在安装时应避免靠近金属物体和其他可能影响信号的障碍物。定期检查天线的连接和固定情况,确保长期可靠运行。

    5. 兼容性和支持


    该天线可与不同类型的电子设备和系统兼容。KYOCERA AVX 提供全面的技术支持和售后服务,包括安装指南、维修服务和售后咨询。此外,厂商提供广泛的定制服务,以适应不同的应用需求。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 信号不稳定 | 检查天线连接是否牢固,并重新定位天线,远离障碍物。 |
    | 定位不准确 | 确保天线没有被遮挡,并检查电源电压是否符合要求。 |
    | 电池寿命较短 | 降低功耗设置或更换为更高容量的电池。 |

    7. 总结和推荐


    总的来说,GNSS/DSRC 2-in-1 外置天线是一款高性能、多功能的电子元器件,适用于多种复杂的无线通信环境。凭借其卓越的电气特性和可靠性,能够有效提升各种应用系统的整体性能。如果你需要一个性能稳定、易于集成且支持广泛的应用的天线,这款产品将是理想的选择。强烈推荐用于需要精确导航和高效数据传输的各种应用场景。

X1005248-GDA2SA10A2参数

参数
天线类型 -
中心频率 1.561GHz,1.575GHz,1.602GHz,5.885GHz
支持协议 -
典型天线增益 3.8dB
最大电压驻波比 2
带宽 -
阻抗 50Ω
额定功率 -
长*宽*高 20mm(高度)
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 盒装

X1005248-GDA2SA10A2厂商介绍

AVX公司是一家全球领先的电子元件制造商,专注于生产和供应各种被动电子元件,包括电容器、电感器、滤波器和保护元件等。其产品广泛应用于通信、计算机、消费电子、工业、医疗和汽车等领域。

AVX的主要产品分类包括:
1. 电容器:包括陶瓷电容器、钽电容器、薄膜电容器等。
2. 电感器:包括功率电感器、射频电感器、滤波电感器等。
3. 滤波器:包括EMI滤波器、电源滤波器、音频滤波器等。
4. 保护元件:包括瞬态电压抑制器、气体放电管、保险丝等。

AVX的优势在于:
1. 技术创新:AVX不断研发新技术,提供高性能、高可靠性的产品。
2. 产品多样性:AVX提供广泛的产品线,满足不同客户的需求。
3. 质量控制:AVX严格遵循ISO9001和ISO14001等国际标准,确保产品质量。
4. 全球服务:AVX在全球设有多个销售和服务网点,为客户提供及时的支持。

X1005248-GDA2SA10A2数据手册

厂牌 PDF简要描述 下载
AVX 天线 AVX X1005248-GDA2SA10A2 X1005248-GDA2SA10A2数据手册

X1005248-GDA2SA10A2封装设计

查看详情并下载
Symbol
Footprint
3D Model
