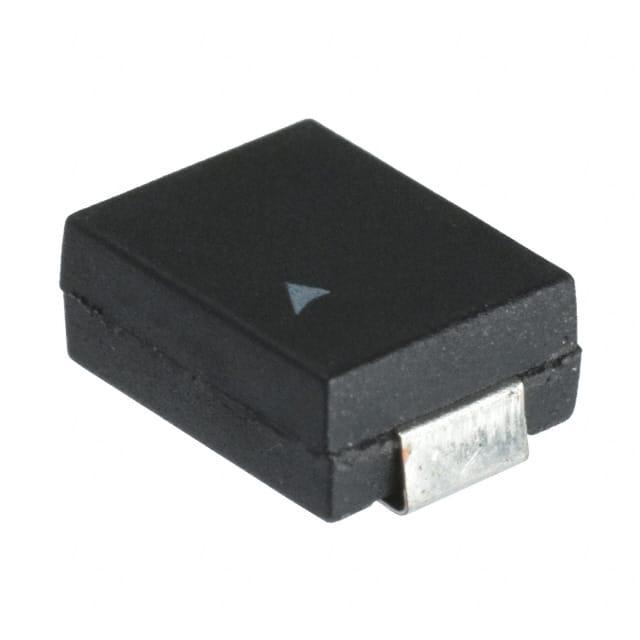

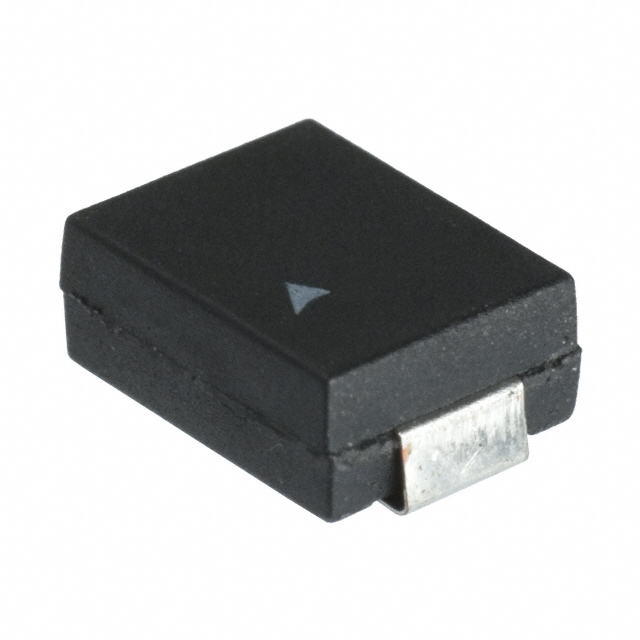

B59215P1080A062

产品分类: PTC可复位保险丝
厂牌: TDK
产品描述: 135mA 80V 1A 65mA 25Ω 3225 贴片安装 8mm*6.3mm*3.8mm
供应商型号: UA-B59215P1080A062
供应商: 海外现货
标准整包数: 1000
TDK PTC可复位保险丝 B59215P1080A062

B59215P1080A062概述


    产品简介




    PTC热敏电阻是一种专为过电流保护设计的表面贴装(SMD)元件,尺寸分别为EIA 3225和4032。这些PTC热敏电阻由B59115、B59215和B59315系列组成,具有优良的过流保护和短路保护功能。它们采用环氧树脂封装,并且支持波峰焊接和回流焊接工艺,适合自动放置操作。此外,它们通过了AEC-Q200 Rev. D标准认证,符合无铅焊接要求,具有低湿度敏感等级(MSL 1)。


    技术参数




    | 参数 | 描述 |
    |-----------------------|-----------------------------------------|
    | 最大工作电压 (TA = 60 °C) | Vmax = 80 V DC 或 V AC |
    | 额定电压 (VR) | 63 V DC 或 V AC |
    | 开关周期 (N) | 100 次 |
    | 开关电流 (IS) | 见表格 |
    | 最大开关电流 (ISmax) | 见表格 |
    | 电阻值 (RR) | 典型值:25 °C 下的典型值见表格 |
    | 工作温度范围 (V = 0) | Top = -40/+125 °C |
    | 工作温度范围 (V = Vmax) | Top = -40/+60 °C |
    | 尺寸 (mm) | 见下表 |

    | 型号 | h ±0.5 | w ±0.5 | l ±0.5 | a ±0.3 | 尺寸 |
    |------------|--------|--------|--------|--------|------------|
    | P1115 | 3.3 | 6.3 | 8.0 | 1.7 | 3225 |
    | P1215 | 3.3 | 6.3 | 8.0 | 1.7 | 3225 |
    | P1315 | 3.3 | 8.0 | 10.0 | 2.3 | 4032 |


    产品特点和优势




    PTC热敏电阻具有以下几个显著优势:

    1. 高可靠性:经过AEC-Q200 Rev. D标准认证,符合汽车电子标准。
    2. 方便安装:支持自动放置,适用于大批量生产。
    3. 环保设计:无铅焊接,符合RoHS标准。
    4. 高抗振动能力:耐受机械冲击和振动,适合恶劣环境。


    应用案例和使用建议




    PTC热敏电阻广泛应用于过电流保护和短路保护场景。例如,在电动机保护、电信设备和电源模块中均有广泛应用。为了确保最佳性能,建议遵循以下使用建议:

    1. 在安装前,确保电极没有受到刮擦。
    2. 在操作过程中,确保周围组件之间的距离足够,以便于散热。
    3. 在高温环境下使用时,选择合适的材料以避免热损害。


    兼容性和支持




    PTC热敏电阻与市场上大多数SMD设备兼容。厂商提供全面的技术支持,包括详细的安装指南和定期的更新通知。


    常见问题与解决方案




    1. 问题:热敏电阻在高温环境下损坏。
    解决方案:检查是否使用了正确的材料,并确保散热良好。
    2. 问题:安装后热敏电阻无法正常工作。
    解决方案:检查电极是否有污染,并确认焊接质量。


    总结和推荐




    PTC热敏电阻以其高可靠性和广泛的适用性在市场上表现出色。无论是在汽车电子还是电信设备中,这些热敏电阻都是理想的过电流保护解决方案。强烈推荐使用,特别是对于需要高可靠性的应用场景。

B59215P1080A062参数

参数 值
跳闸电流 135mA
冷电阻 25Ω
最大额定电流 1A
最小初始态电阻值 -
最大跳断后电阻值 -
跳闸时间 -
最大电压 80V
保持电流 65mA
长*宽*高 8mm*6.3mm*3.8mm
通用封装 3225
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带装

B59215P1080A062厂商介绍

TDK Corporation是一家电子元器件公司,产品涉及薄膜电容器、铝电解电容器、传感器模块及可编程导轨安装隔离式DC-DC转换器,并提供产品技术支持与应用指南。

在云汉芯城,用户可通过完整 MPN、产品类别或 BOM 查询 TDK 相关型号,如 C3216X5R1V226M160AC、ACM70V-701-2PL-TL00、RC0805FR-07100RL、ACM7060-701-2PL-TL01 等,并进一步核对 datasheet、库存、MOQ/SPQ、交期、合规文件需求和可替代型号信息。

【采购提示】型号规格请以 datasheet 为准;库存、价格、MOQ/SPQ 和交期请以实时查询、RFQ 回复或销售确认为准。
