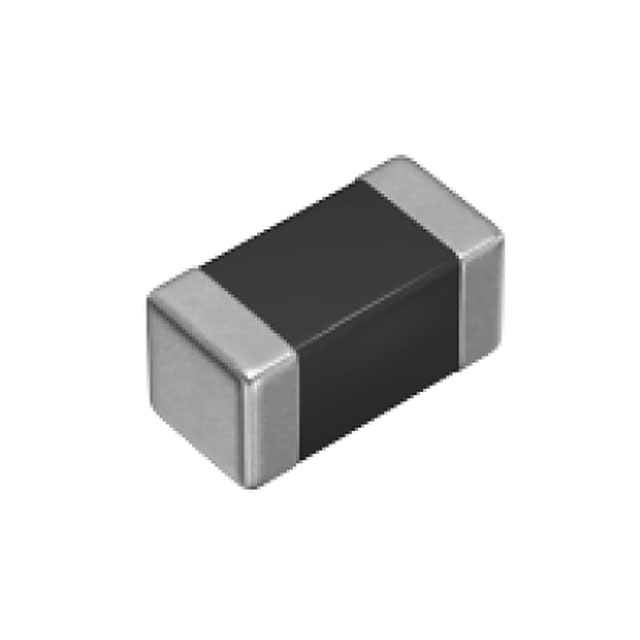

KMZ1608BHR601CTDH5

产品分类: 磁珠
厂牌: TDK
产品描述: 500mA 600Ω@100MHz 400mΩ 0603 贴片安装 1.6mm*800μm*750μm
供应商型号: UA-KMZ1608BHR601CTDH5
供应商: 海外现货
标准整包数: 4000
TDK 磁珠 KMZ1608BHR601CTDH5

KMZ1608BHR601CTDH5概述

    高性能汽车信号滤波芯片电感(KMZ1608-HR系列)技术手册解析

    一、产品简介


    KMZ1608-HR系列芯片电感是专为汽车电子应用设计的高性能噪声过滤器,适用于各种信号线的电磁兼容(EMC)需求。这些芯片电感以其多样化的频率特性、卓越的机械耐久性和热应力缓解能力,为从普通信号到高速信号的全频段应用提供了解决方案。其核心功能在于有效减少信号线上的噪声干扰,确保信号传输的稳定性与可靠性。广泛应用于汽车ECU(电子控制单元)、动力总成系统、车身控制系统以及车载多媒体(如远程信息处理设备)等领域。

    二、技术参数


    以下是KMZ1608-HR系列的关键技术参数汇总:
    | 参数名称 | 规格说明 |

    | 尺寸 | 1.6×0.8×0.6 mm 或 1.6×0.8×0.8 mm |
    | 材质 | 多种材料可选 |
    | 工作频率范围 | 1 MHz 至 10 kHz |
    | 阻抗(100 MHz时) | 60 Ω 至 2500 Ω |
    | 直流电阻 | 0.1 Ω 至 0.8 Ω |
    | 额定电流 | 最大 800 mA |
    | 工作温度范围 | -55°C 至 +150°C |
    | 合规性 | 符合AEC-Q200标准 |
    | 环保认证 | RoHS、无铅、无卤素、REACH合规 |
    其他特性:
    - 能够承受高达150°C的极端温度条件;
    - 采用导电树脂封装,提供优秀的机械应力和热冲击抵抗能力;
    - 重量轻(0.6 mm厚度时约3 mg;0.8 mm厚度时约4 mg);
    - 储存期限为12个月,需在5至40°C的温度范围内保存。
    三、产品特点与优势
    1. 广泛的适用性:KMZ1608-HR系列具有6种不同特性的材料选择,能够满足从低频到高频的各种信号线需求。
    2. 高可靠性:通过导电树脂的软连接设计,显著提高了器件对外部机械应力的适应能力。
    3. 优越的热管理:能够在高温环境下保持稳定的电气性能,适合严苛的汽车环境。
    4. 紧凑设计:超小型尺寸(1.6×0.8×0.6 mm)和轻量化特点,便于安装于空间有限的汽车模块中。
    5. 环保合规:完全符合RoHS、无卤素及REACH环保要求,满足现代绿色制造的需求。
    四、应用案例与使用建议
    应用案例:
    - 汽车动力总成系统:用于发动机管理系统(EMS),有效降低燃油喷射信号中的高频噪声。
    - 车身控制单元:保护车内网络通信免受外界电磁干扰影响。
    - 车载多媒体设备:如GPS导航系统和音响系统的信号线防护。
    使用建议:
    1. 在焊接前务必进行预热处理,以避免温度差过大导致器件损坏。
    2. 设计电路板时应避免磁场干扰,尤其在非磁屏蔽型电路设计中需谨慎布局电感。
    3. 安装过程中注意减小印刷电路板的整体变形,以免对芯片造成额外应力。
    4. 建议采用标准的回流焊工艺进行安装,焊接温度峰值设定在250-260°C之间。
    五、兼容性与支持
    KMZ1608-HR系列芯片电感支持多种主流SMT生产设备,易于集成到现有生产线中。此外,制造商提供了详尽的技术文档和支持服务,包括完整的规格说明、组装指南及常见问题解答,确保客户能够快速高效地完成产品部署。

    六、常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 温度升高导致性能下降 | 检查热管理系统是否正常运行 |
    | 焊接后终端接触不良 | 确认焊接温度及时间设置正确 |
    | 工作期间出现异常噪声 | 核实电路板设计是否合理 |
    | 长期存储后性能劣化 | 确保存储条件符合要求 |
    七、总结与推荐
    总体而言,KMZ1608-HR系列芯片电感凭借其优异的性能、稳定的工作环境适应能力和环保特性,在汽车电子领域展现出强大的竞争力。它不仅满足了日益严格的EMC标准,还展现了极高的性价比。因此,强烈推荐该产品作为汽车信号线滤波的首选解决方案。对于需要高性能、高可靠性的汽车电子产品开发者而言,KMZ1608-HR无疑是一个理想的选择。

KMZ1608BHR601CTDH5参数

参数
直流电阻(DCR) 400mΩ
额定电流 500mA
阻抗@频率 600Ω@100MHz
长*宽*高 1.6mm*800μm*750μm
通用封装 0603
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

KMZ1608BHR601CTDH5厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。
