ZCAT2436-1330A-BK

产品分类: 磁芯
厂牌: TDK

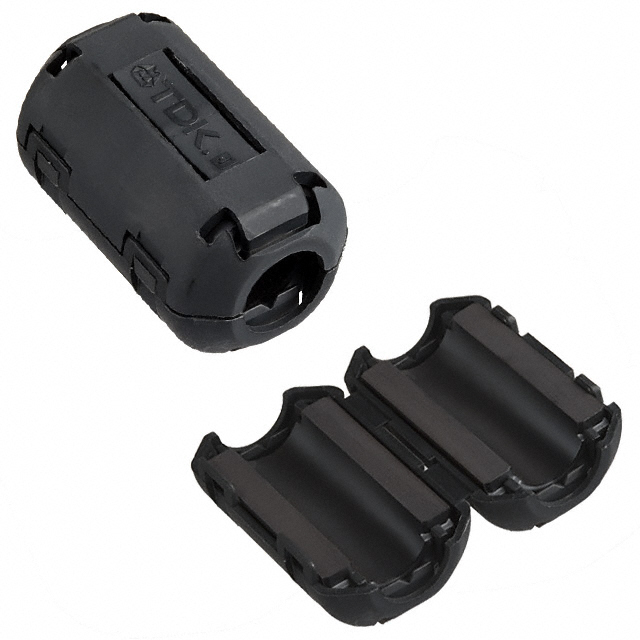

产品描述: TDK 夹扣式磁环 ZCAT系列 13mm孔径
供应商型号: ZCAT2436-1330A-BK
供应商: 国内现货
标准整包数: 1

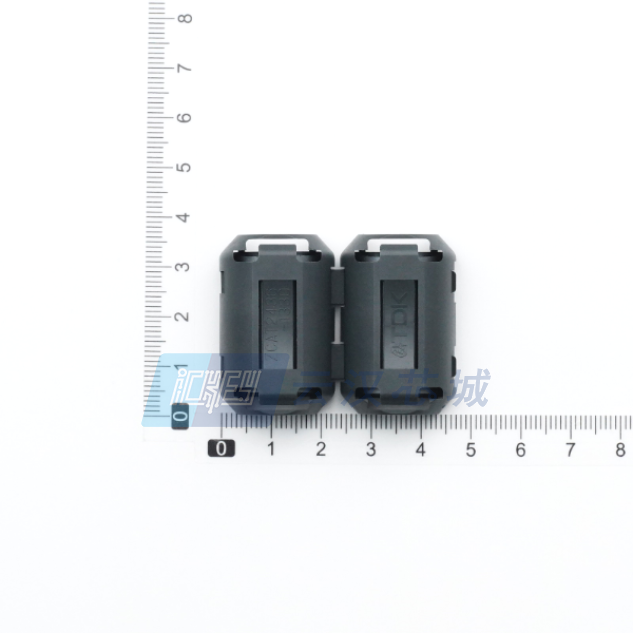

TDK 磁芯 ZCAT2436-1330A-BK

ZCAT2436-1330A-BK概述

    Clamp Filters (ZCAT Series) Technical Overview

    1. 产品简介


    Clamp Filters(ZCAT系列) 是一种专为电缆设计的电磁干扰(EMI)抑制组件。这些滤波器通过独特的结构将铁氧体核心安装并集成在一个塑料壳体内,使其可以轻松地安装在接口电缆和电源电缆上,无需切断电缆。ZCAT系列适用于多种高频噪声吸收需求,特别是在共模噪声控制方面表现出色,能够有效降低信号质量的影响。
    应用领域:个人电脑、文字处理器、显示器、硬盘驱动器、数字电话、音频设备、电子乐器、视频游戏机、复印机和传真机等。

    2. 技术参数


    | 产品型号 | 频率范围(MHz) | 阻抗(Ω) [10-100 MHz] | 阻抗(Ω) [100-500 MHz] | 阻抗(Ω) [50-500 MHz] | 工作温度范围(℃) | 单个重量(g) |

    | ZCAT1518-0730(-BK) | 10 - 1000 | 25 | 50 | - | -40 至 85 | 6 |
    | ZCAT2017-0930(-BK) | 10 - 1000 | 20 | 50 | - | -40 至 85 | 11 |
    | ZCAT2032-0930(-BK) | 10 - 1000 | 50 | 100 | - | -40 至 85 | 21 |
    | ZCAT2132-1130(-BK) | 10 - 1000 | 40 | 80 | - | -40 至 85 | 22 |
    | ZCAT3035-1330(-BK) | 10 - 1000 | 80 | 150 | - | -40 至 85 | 62 |

    3. 产品特点和优势


    独特功能:
    - 使用独特的铁氧体核心结构,可以在不切断电缆的情况下直接安装在接口和电源电缆上。
    - 具有优异的高频噪声吸收能力。
    - 适用于各种电缆尺寸,根据外径不同有不同的型号。
    市场竞争力:
    - 高效的共模噪声控制,不会影响信号质量。
    - 在高频范围内表现出色,适用于广泛的设备类型。

    4. 应用案例和使用建议


    应用案例:
    - 个人电脑:安装在USB线缆上,有效抑制噪声干扰。
    - 音频设备:用于音频线缆的噪声抑制,确保高质量音频传输。
    - 视频游戏机:减少信号干扰,提升游戏体验。
    使用建议:
    - 在安装前确认电缆直径是否符合产品规格。
    - 避免将产品暴露在极端环境中(如低于零度或受到剧烈机械冲击)。
    - 尽量避免长时间存储在湿度较高或腐蚀性气体存在的情况下。

    5. 兼容性和支持


    兼容性:
    - ZCAT系列具有多种型号,可兼容不同直径的电缆,具体请参考手册中的“SHAPE & DIMENSIONS”部分。
    厂商支持:
    - 提供详细的交付规格说明以确保正确和安全使用。
    - 用户手册中包含故障排除和维护指南。

    6. 常见问题与解决方案


    - 问题:如何安装ZCAT滤波器?
    - 解决方案:请参照手册中的安装指南,按照正确的步骤进行操作。对于固定电缆类型的滤波器,需要将电缆穿过塑料壳体,并通过自带的固定装置进行固定。

    - 问题:滤波器是否支持更换和重复使用?
    - 解决方案:建议不要拆卸已安装的产品,一旦拆卸可能会影响其性能。如有损坏,请重新购买新的滤波器。

    7. 总结和推荐


    综合评估:
    - ZCAT系列滤波器具有出色的高频噪声吸收能力和高可靠性。
    - 支持广泛的电缆类型和设备应用。
    - 适用于多种家用和办公设备,尤其适合对信号质量和噪声抑制要求较高的场合。
    推荐结论:
    - 推荐在家庭和办公设备中使用ZCAT系列滤波器,特别是针对高频噪声敏感的应用场景。

ZCAT2436-1330A-BK参数

参数
磁芯材料 -
容差 -
直径 -
有效磁导率 -
磁体体积 -
磁路截面积 -
电感系数(AI) -
磁路长度 -
有效面积(Ae) -
磁心因数(ΣI/A) -
初始磁导率 -
长*宽*高 36mm*22mm*23.5mm
安装方式 自由悬挂
零件状态 在售
包装方式 散装

ZCAT2436-1330A-BK厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

ZCAT2436-1330A-BK数据手册

厂牌 PDF简要描述 下载
TDK 磁芯 TDK ZCAT2436-1330A-BK ZCAT2436-1330A-BK数据手册

ZCAT2436-1330A-BK封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ ¥ 5.862
100+ ¥ 5.387
库存: 513
起订量: 56 增量: 1
交货地:
最小起订量为:50
合计: ¥ 293.1
