B64290L0618X065

产品分类: 磁芯
厂牌: TDK
产品描述: ±30% 3.079cm3 60.07mm 5000µi 5.35μH 51.26mm2 26.6mm T65 1.17mm-1 25.3mm(宽度)*11mm(高度)
供应商型号: 4167308
供应商: 海外现货
标准整包数: 5

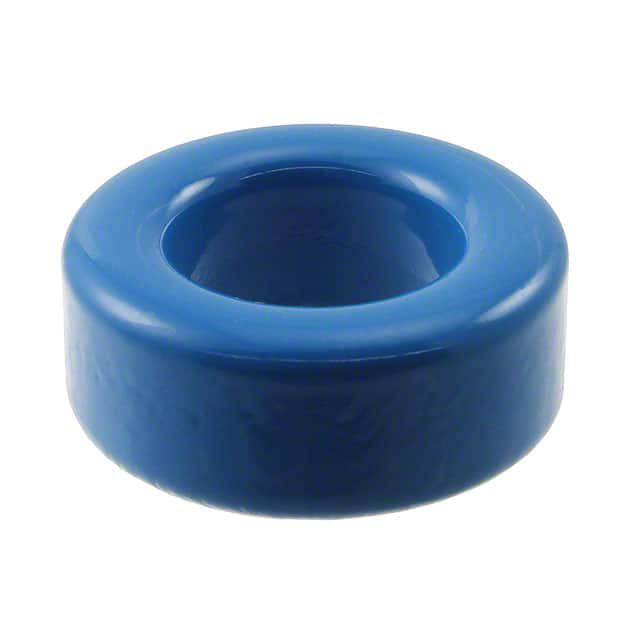

TDK 磁芯 B64290L0618X065

B64290L0618X065概述

    TDK Electronics AG B64290L0618 Toroid Ferrite Core 技术手册

    产品简介


    TDK Electronics AG 的 B64290L0618 系列环形磁芯(Toroids)是专为电子电路设计的高性能磁芯,适用于高频应用环境下的电感器和变压器。这些磁芯主要功能包括电磁干扰(EMI)抑制、电源滤波和能量存储等,广泛应用于电源管理、通信设备和工业自动化等领域。

    技术参数


    - 物理尺寸:25.3 mm x 14.8 mm x 10.0 mm (涂层)
    - 重量:约 1.17 g
    - 磁导率:μi 约为 3200 nH(N95 型号)
    - 温升:在 200 mT 和 100 kHz 条件下,温度升至 100 °C 时的功率损耗小于 1.85 W/core
    - 磁通密度:最大值可达 10,000 Gs(对于 N38 型号)
    - 工作频率范围:高达 100 kHz

    产品特点和优势


    - 高磁导率:高初始磁导率 μi 确保了优异的电感性能。
    - 低损耗:低损耗特性使其成为高性能电源管理的理想选择。
    - 高稳定性:即使在高温环境下也能保持稳定的磁特性,适用于多种严苛环境。
    - 耐久性强:采用环氧涂层增强机械强度和防潮性能,延长使用寿命。

    应用案例和使用建议


    应用案例
    - 电源滤波器:在开关电源中作为共模滤波器使用,有效抑制 EMI 干扰。
    - 能量存储器:在直流电源系统中作为储能电感器使用,提供稳定的电压输出。
    使用建议
    - 装配注意事项:安装时避免过度应力,以防磁芯损坏。确保焊接过程中时间不过长,以避免焊点质量问题。
    - 散热管理:在高电流或高频应用中,需要考虑适当的散热措施,以避免磁芯过热。

    兼容性和支持


    - 兼容性:该型号的磁芯需配合 TDK Electronics AG 生产的配套配件使用。不建议与其他厂家的配件混合使用,否则可能会影响性能。
    - 技术支持:用户可联系 TDK Electronics AG 获取产品相关的技术支持和售后服务,包括详细的使用指导和故障排查。

    常见问题与解决方案


    - 问题一:安装时磁芯破裂
    - 解决办法:检查安装过程中的机械应力是否过大,确保磁芯不受冲击。调整安装方式或减少安装应力。

    - 问题二:磁芯过热
    - 解决办法:增加适当的散热措施,如在磁芯周围添加散热片或改善通风条件。

    总结和推荐


    TDK Electronics AG 的 B64290L0618 系列环形磁芯以其出色的磁性能和可靠性,在电源管理和信号处理方面表现卓越。无论是用于开关电源、通信设备还是其他工业自动化领域,都能提供可靠稳定的表现。尽管价格略高于市场上的一些竞品,但其优异的性能和长久的使用寿命使其成为值得投资的选择。我们强烈推荐此产品给那些追求高性能、高稳定性的设计者和工程师。

B64290L0618X065参数

参数
容差 ±30%
有效面积(Ae) 51.26mm2
磁路截面积 -
直径 26.6mm
初始磁导率 5000µi
磁体体积 3.079cm3
磁心因数(ΣI/A) 1.17mm-1
电感系数(AI) 5.35μH
磁路长度 60.07mm
有效磁导率 -
磁芯材料 T65
长*宽*高 25.3mm(宽度)*11mm(高度)
零件状态 在售
包装方式 盒装

B64290L0618X065厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B64290L0618X065数据手册

厂牌 PDF简要描述 下载
TDK 磁芯 TDK B64290L0618X065 B64290L0618X065数据手册

B64290L0618X065封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 8.9743
50+ ¥ 8.041
250+ ¥ 7.8974
500+ ¥ 7.8974
1000+ ¥ 7.7538
2000+ ¥ 7.7538
10000+ ¥ 7.7538
库存: 1895
起订量: 10 增量: 0
交货地:
最小起订量为:5
合计: ¥ 44.87
