0446173951

产品分类: 磁芯
厂牌: FAIR-RITE
产品描述: Fair-Rite 铁氧体磁芯
供应商型号: 2555087
供应商: 海外现货
标准整包数: 1
FAIR-RITE 磁芯 0446173951

0446173951概述


    产品简介

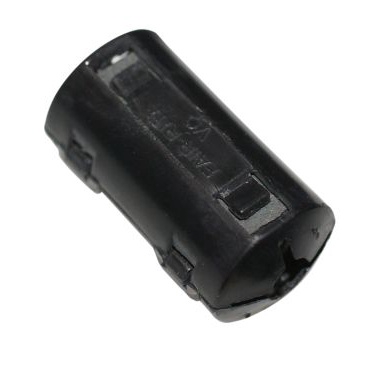

    Round Cable Snap-Its (型号:0446173951)
    Round Cable Snap-Its 是一种用于抑制电磁干扰(EMI)的电子元器件。该产品适用于多种场合,例如电源线和信号电缆的保护。它特别设计用于适应直径在 2.5 mm 至 25.4 mm 范围内的圆型电缆或成束导线。该产品利用不同的材料等级来实现对差模或共模传导的 EMI 抑制。

    技术参数


    - 产品型号: 0446173951
    - 核心内径 (B): 5.1 mm ± 0.201 mm
    - 外径 (C): 25 mm ± 0.984 mm
    - 重量: 6.5 g
    - 最大电缆直径: 4.9 mm
    - 材料等级: 04 (材料等级)
    - 测试频率及阻抗:
    - 10 MHz: 46 Ω
    - 25 MHz: 82 Ω
    - 100 MHz: 135 Ω
    - 250 MHz: 185 Ω

    产品特点和优势


    Round Cable Snap-Its 的主要优势在于其出色的电磁干扰抑制能力,适用于广泛的频率范围。此外,它们符合RoHS标准,具有良好的耐火性能(UL 94 V-0),并且可以通过各种类型的Snap-It Kit方便地安装。这些特点使其在电源线和信号线保护方面非常有效,从而提升整体系统的稳定性和可靠性。

    应用案例和使用建议


    Round Cable Snap-Its 常被用于电源线和信号线的EMI抑制。对于需要高度电磁干扰防护的应用,如计算机网络设备、工业控制设备和医疗设备等,这款产品能够显著提高系统的稳定性。使用建议包括确保电缆直径符合规格,并采用合适的Snap-It Kit进行安装以确保最佳性能。

    兼容性和支持


    Round Cable Snap-Its 可与多种 Snap-It Kit 配套使用,如31 Snap-It Kit、43 Snap-It Kit、46 Core and Snap-It Kit 和 61 Snap-It Kit。该产品还与 Fair-Rite 公司提供的其他同类产品保持良好的兼容性。公司提供详尽的技术支持和维护服务,用户可以随时联系公司获取帮助。

    常见问题与解决方案


    1. 问题:电缆直径超出规格范围
    - 解决方法: 确认所使用的电缆直径是否符合 2.5 mm 至 25.4 mm 的要求。
    2. 问题:产品阻抗值未达到预期
    - 解决方法: 检查安装是否正确,确认电缆长度最短化以获得最佳性能。
    3. 问题:阻抗测量结果不稳定
    - 解决方法: 确保使用正确的测试设备和频率范围进行测试。

    总结和推荐


    Round Cable Snap-Its 在电磁干扰抑制方面表现出色,适用范围广泛,且符合RoHS标准,具备良好的耐火性能。这些特点使其成为众多应用场景的理想选择。强烈推荐给需要高效EMI保护的系统设计师和工程师们。

0446173951参数

参数
有效面积(Ae) -
磁路截面积 -
直径 4.9mm
电感系数(AI) -
磁体体积 -
有效磁导率 -
容差 -
磁路长度 -
磁心因数(ΣI/A) -
初始磁导率 -
磁芯材料 46
长*宽*高 24.99mm*12.8mm*5.59mm
安装方式 自由悬挂
零件状态 在售
包装方式 散装

0446173951厂商介绍

Fair-Rite公司是一家全球领先的磁性元件制造商,专注于设计和生产高品质的磁性材料和元件。公司主营产品包括铁氧体磁芯、铁氧体磁珠、铁氧体磁环、铁氧体磁棒、铁氧体磁片等。这些产品广泛应用于电子、通信、汽车、医疗、工业控制等领域。

Fair-Rite的产品分类主要包括:
1. 铁氧体磁芯:用于电源、滤波器、变压器等。
2. 铁氧体磁珠:用于EMI/RFI抑制、信号处理等。
3. 铁氧体磁环:用于电缆、连接器等的电磁兼容性(EMC)解决方案。
4. 铁氧体磁棒:用于电机、传感器等。
5. 铁氧体磁片:用于磁性开关、继电器等。

Fair-Rite的优势在于:
1. 丰富的产品线:提供多种尺寸、材料和性能的磁性元件,满足不同应用需求。
2. 高品质:严格的质量控制和测试流程,确保产品的可靠性和一致性。
3. 定制服务:根据客户需求提供定制化的磁性解决方案。
4. 技术支持:专业的技术支持团队,为客户提供设计和应用指导。
5. 快速响应:快速响应客户需求,提供及时的交货和技术支持。

0446173951数据手册

厂牌 PDF简要描述 下载
FAIR-RITE 磁芯 FAIR-RITE 0446173951 0446173951数据手册
