首页  >  产品百科  >  5976000201

5976000201

产品分类: 磁芯
厂牌: FAIR-RITE
产品描述: ±30% 150mm3 20.7mm 10000µi 7.2mm2 Toroid 3.18mm(高度)
供应商型号: 5976000201-ND
供应商: Digi-Key
标准整包数: 1

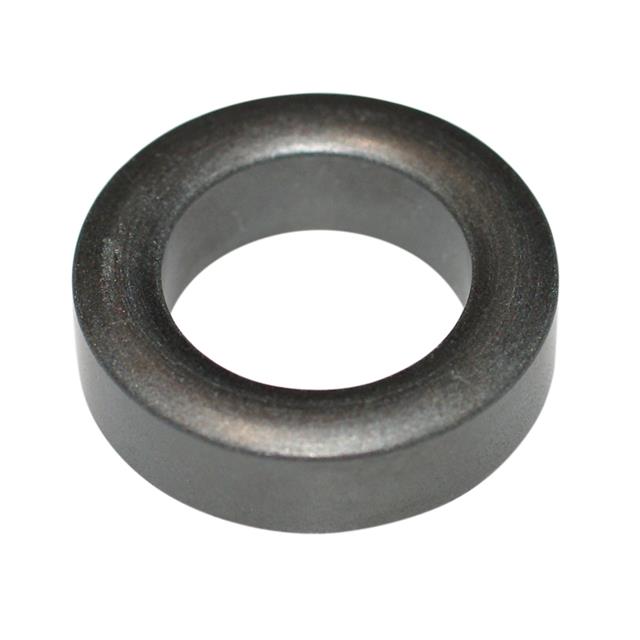

FAIR-RITE 磁芯 5976000201

5976000201概述


    产品简介


    电子元器件类型:铁氧体磁环(Toroid)
    产品型号:5976000201
    产品概述:
    铁氧体磁环是一种以铁氧体材料制成的环形结构电感元件,主要用于电力系统、通信设备、工业控制等领域。这类磁环具有高磁导率、低损耗的特点,广泛应用于滤波器、变压器和阻抗匹配等场景。产品型号“5976000201”由产品分类号和具体规格组成,其中第1-2位表示产品类别,第3-4位表示材料等级,第9位则表明涂层类型。Parylene涂层和热固塑料涂层分别适用于不同尺寸需求,可满足多种应用环境。

    技术参数


    | 参数名称 | 规格值 |

    | 产品型号 | 5976000201 |
    | 外径(OD) | 9.5 mm |
    | 内径(ID) | 未明确,根据公式计算 |
    | 高度(Height) | 4.75 mm |
    | 重量 | 0.83 g |
    | 材料常数 \( \frac{\Sigma l}{A} \) | 28.6 cm\(^{-1}\) |
    | 有效横截面积 \( Ae \) | 0.073 cm\(^2\) |
    | 有效路径长度 \( le \) | 2.07 cm |
    | 有效体积 \( Ve \) | 0.15 cm\(^3\) |
    | 感应系数 \( AL \) | 4400 nH ±30% |
    性能特点:
    - 材料常数适中,适合高频应用。
    - 感应系数稳定,具有良好的滤波性能。
    - 配备不同涂层选择,满足耐腐蚀及高电压要求。

    产品特点和优势


    1. 高磁导率:
    铁氧体材料本身具备较高的磁导率,在高频应用下表现优异,能显著提升滤波效果。

    2. 低损耗特性:
    产品设计兼顾低功耗需求,减少热量积聚,延长使用寿命。
    3. 涂层多样性:
    提供Parylene和热固塑料两种涂层选择,适用于不同的工作环境和电压需求。
    4. 标准化设计:
    产品支持定制化生产,例如调整C维度以适应特定应用场景,增强灵活性。

    应用案例和使用建议


    典型应用场景:
    - 电源输入滤波器:用于去除电网中的噪声干扰,确保稳定的电流输出。
    - 共模滤波器:抑制高频信号干扰,提升系统稳定性。
    - 脉冲变压器:配合开关电源,实现高效的能量转换。
    使用建议:
    - 在选择磁环时需考虑其频率响应范围和温度稳定性,避免因选型不当导致性能下降。
    - 安装过程中应注意磁环的物理防护,防止涂层受损。
    - 当需要特殊尺寸或规格时,建议直接联系厂商进行定制。

    兼容性和支持


    兼容性:
    - 可与其他主流品牌的标准接口兼容,无需额外适配工具。
    - 适合集成于多种电子电路板设计中。
    支持服务:
    - 厂商提供详尽的技术文档和在线咨询服务,协助客户解决应用中的技术难题。
    - 对于定制化需求,公司承诺快速响应并制定合理报价。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 磁环表面涂层脱落 | 检查运输过程是否有损伤,更换新品 |
    | 感应系数不符合预期 | 核对频率测试条件,重新校准设备 |
    | 安装后发热严重 | 检查电路设计是否优化,必要时增大散热措施 |

    总结和推荐


    综合评价:
    铁氧体磁环597600021是一款性能卓越且多功能的电子元器件,尤其适合电源管理和电磁干扰消除场景。其灵活的涂层选项、稳定的性能参数以及广泛的适用性使其在市场上极具竞争力。
    推荐结论:
    强烈推荐此款产品用于需要高可靠性的电力传输和信号处理领域。对于对精度和性能要求较高的工程师和技术人员来说,这是一款值得信赖的选择。同时,厂商提供的良好售后支持为实际应用提供了充分保障。

5976000201参数

参数
有效磁导率 -
初始磁导率 10000µi
有效面积(Ae) 7.2mm2
容差 ±30%
直径 -
磁路截面积 -
电感系数(AI) -
磁体体积 150mm3
磁路长度 20.7mm
磁芯材料 Toroid
磁心因数(ΣI/A) -
长*宽*高 3.18mm(高度)
零件状态 在售
包装方式 散装

5976000201厂商介绍

Fair-Rite公司是一家全球领先的磁性元件制造商,专注于设计和生产高品质的磁性材料和元件。公司主营产品包括铁氧体磁芯、铁氧体磁珠、铁氧体磁环、铁氧体磁棒、铁氧体磁片等。这些产品广泛应用于电子、通信、汽车、医疗、工业控制等领域。

Fair-Rite的产品分类主要包括:
1. 铁氧体磁芯:用于电源、滤波器、变压器等。
2. 铁氧体磁珠:用于EMI/RFI抑制、信号处理等。
3. 铁氧体磁环:用于电缆、连接器等的电磁兼容性(EMC)解决方案。
4. 铁氧体磁棒:用于电机、传感器等。
5. 铁氧体磁片:用于磁性开关、继电器等。

Fair-Rite的优势在于:
1. 丰富的产品线:提供多种尺寸、材料和性能的磁性元件,满足不同应用需求。
2. 高品质:严格的质量控制和测试流程,确保产品的可靠性和一致性。
3. 定制服务:根据客户需求提供定制化的磁性解决方案。
4. 技术支持:专业的技术支持团队,为客户提供设计和应用指导。
5. 快速响应:快速响应客户需求,提供及时的交货和技术支持。

5976000201数据手册

厂牌 PDF简要描述 下载
FAIR-RITE 磁芯 FAIR-RITE 5976000201 5976000201数据手册

5976000201封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.5405 ¥ 4.9326
10+ $ 0.3784 ¥ 3.4529
25+ $ 0.3271 ¥ 2.9848
50+ $ 0.2739 ¥ 2.4996
200+ $ 0.2147 ¥ 1.9589
400+ $ 0.1813 ¥ 1.6389
600+ $ 0.1673 ¥ 1.5121
1000+ $ 0.1539 ¥ 1.3907
库存: 2226
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 4.93
