5943002701

产品分类: 磁芯
厂牌: FAIR-RITE
产品描述: Fair-Rite 铁氧体磁环 铁氧体环 35.55mm直径
供应商型号: 2949035
供应商: 海外现货
标准整包数: 1

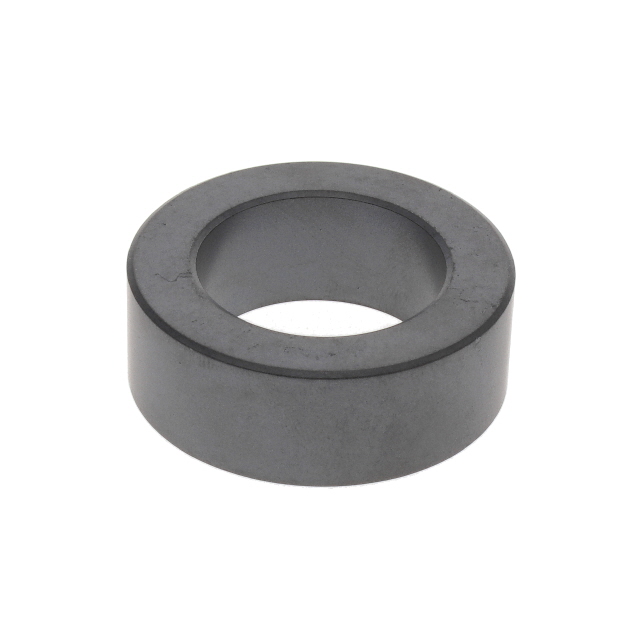

FAIR-RITE 磁芯 5943002701

5943002701概述

    电子元器件产品技术手册:43 TOROID(型号:5943002701)

    1. 产品简介


    43 TOROID 是一种环形配置的电子元器件,它充分利用了铁氧体材料的固有特性。广泛应用于输入电源滤波器、接地故障断路器、共模滤波器以及脉冲变压器和宽带变压器等领域。所有环形芯都经过抛光处理以去除锐边,确保在各种应用中的可靠性和稳定性。

    2. 技术参数


    - 产品编号:5943002701
    - 外径:9.5mm(0.375英寸)
    - 重量:33克
    - A尺寸:35.55±0.75mm(1.4英寸)
    - B尺寸:23±0.55mm(0.906英寸)
    - C尺寸:12.7±0.50mm(0.5英寸)
    - 有效磁路长度(le):8.9cm
    - 有效横截面积(Ae):0.78cm²
    - 核心常数(Σl/A):11.4cm⁻¹
    - 电感因子(AL):885nH(±20%)
    - 有效体积(Ve):7cm³
    - 测试频率:10kHz

    3. 产品特点和优势


    - 独特的环形结构:最大限度地利用铁氧体材料的特性。
    - 材料质量高:采用高品质铁氧体材料制成。
    - 涂层选项:提供两种涂层选项,适用于不同尺寸的环形芯,Parylene涂层增加“A”、“C”尺寸,减少“B”尺寸;塑料涂层增强耐压能力。
    - 广泛的应用场景:适用于多种电力系统和通讯设备中。

    4. 应用案例和使用建议


    - 应用案例:该产品常用于交流电路的滤波器和脉冲变压器,确保电流的稳定性和抗干扰能力。
    - 使用建议:对于需要在特定尺寸下使用的场合,可以根据具体需求调整“C”尺寸。确保环形芯与其它电子元件良好配合,避免不必要的机械应力和热影响。

    5. 兼容性和支持


    - 兼容性:可以与标准电子电路板和其他元件无缝集成,支持RoHS标准。
    - 支持和维护:如有特殊需求或未列在目录中的产品要求,请联系客服部门获取详细信息和支持。

    6. 常见问题与解决方案


    - 问题1:环形芯出现过热现象。
    - 解决方案:检查安装环境,确保良好的散热条件。
    - 问题2:测量得到的电感值与预期不符。
    - 解决方案:确认测试频率为10kHz,检查测试环境是否有电磁干扰。
    - 问题3:涂层损坏导致性能下降。
    - 解决方案:避免物理碰撞或磨损,选择合适的涂层类型和厚度。

    7. 总结和推荐


    43 TOROID凭借其高效的铁氧体材料利用和广泛的适用范围,在电力系统和通信设备中表现出色。其独特的设计和高质量材料使其在市场上具有较强的竞争力。综合以上所述,强烈推荐该产品在需要高效滤波和抗干扰能力的应用中使用。

5943002701参数

参数
磁体体积 -
有效面积(Ae) -
磁心因数(ΣI/A) -
电感系数(AI) -
直径 35.55mm
初始磁导率 -
有效磁导率 -
磁路长度 -
磁路截面积 -
容差 -
磁芯材料 43
长*宽*高 35.56mm*35.55mm*12.7mm
安装方式 自由悬挂
零件状态 在售
包装方式 散装

5943002701厂商介绍

Fair-Rite公司是一家全球领先的磁性元件制造商,专注于设计和生产高品质的磁性材料和元件。公司主营产品包括铁氧体磁芯、铁氧体磁珠、铁氧体磁环、铁氧体磁棒、铁氧体磁片等。这些产品广泛应用于电子、通信、汽车、医疗、工业控制等领域。

Fair-Rite的产品分类主要包括:
1. 铁氧体磁芯:用于电源、滤波器、变压器等。
2. 铁氧体磁珠:用于EMI/RFI抑制、信号处理等。
3. 铁氧体磁环:用于电缆、连接器等的电磁兼容性(EMC)解决方案。
4. 铁氧体磁棒:用于电机、传感器等。
5. 铁氧体磁片:用于磁性开关、继电器等。

Fair-Rite的优势在于:
1. 丰富的产品线:提供多种尺寸、材料和性能的磁性元件,满足不同应用需求。
2. 高品质:严格的质量控制和测试流程,确保产品的可靠性和一致性。
3. 定制服务:根据客户需求提供定制化的磁性解决方案。
4. 技术支持:专业的技术支持团队,为客户提供设计和应用指导。
5. 快速响应:快速响应客户需求,提供及时的交货和技术支持。

5943002701数据手册

厂牌 PDF简要描述 下载
FAIR-RITE 磁芯 FAIR-RITE 5943002701 5943002701数据手册

5943002701封装设计

查看详情并下载
Symbol
Footprint
3D Model
