B64290L0044X035

产品分类: 磁芯
厂牌: TDK
产品描述: ±25% 368mm3 30.09mm 6000µi 3.06μH 12.23mm2 Toroid 2.46mm-1 7.5mm(宽度)*5.95mm(高度)
供应商型号: 4153922
供应商: 海外现货
标准整包数: 10

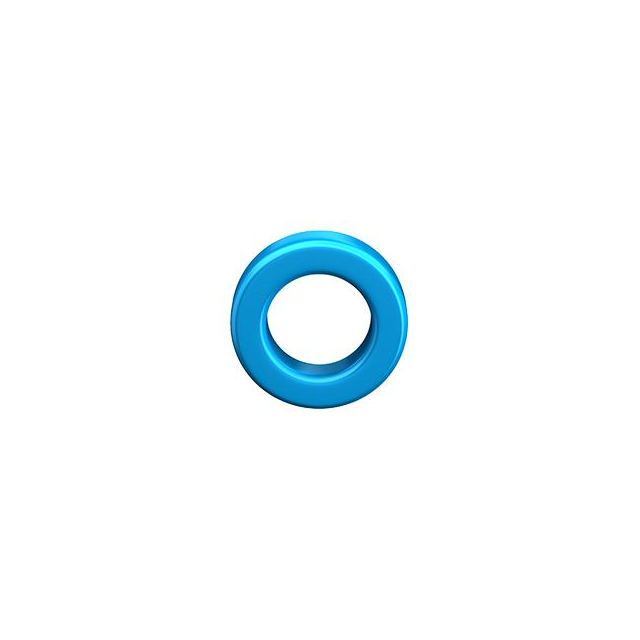

TDK 磁芯 B64290L0044X035

B64290L0044X035概述

    电子元器件产品技术手册:TDK B64290L0044系列铁氧体环形芯

    1. 产品简介


    类型:TDK B64290L0044系列铁氧体环形芯
    主要功能:提供高效的电磁性能和低损耗特性,适用于各种高频电路和磁性滤波应用。
    应用领域:广泛应用于电源转换器、EMI滤波器、变压器、传感器等领域。

    2. 技术参数


    | 参数 | 规格 |

    | 尺寸(mm) | 12.5 x 7.5 x 5.0 |
    | 线圈匝数(最大) | 1.8 |
    | AL值(nH) | N49: 660 ± 25%, N87: 1120 ± 25%, N30: 2200 ± 25%, T65: 2400 ± 30%, T35: 3060 ± 25%, T37: 3320 ± 25%, T38: 5110 ± 30% |
    | 有效磁面积(mm²) | 12.23 |
    | 截面尺寸(mm²) | 368 |
    | 比长度(mm⁻¹) | 30.09 |
    | 工作频率范围(Hz) | 高频至10kHz |
    | 温度范围(℃) | -40°C 至 +125°C |
    | 工作环境湿度 | ≤90% |

    3. 产品特点和优势


    独特功能:
    - 高初始磁导率:通过选择不同材料(如N49, N87, N30等),可以实现不同的磁导率,从而满足不同的设计需求。
    - 温度稳定性:良好的温度特性,确保在宽温度范围内保持稳定的性能。
    - 抗机械应力:环氧涂层增加了机械强度,减少了损坏风险。
    优势:
    - 高性能:适用于高频应用,减少能量损失。
    - 高可靠性:经过严格测试,适合长期稳定运行。
    - 设计灵活性:多种材料和尺寸选择,适用于不同应用场景。

    4. 应用案例和使用建议


    应用案例:
    - 开关电源:在AC-DC转换器中用于减少纹波电流,提高效率。
    - EMI滤波器:用于抑制电磁干扰,提高系统稳定性。
    - 传感器:在电流感应和磁场测量中提供高精度。
    使用建议:
    - 机械安装:避免高冲击和快速温度变化,使用柔性胶固定以减少应力。
    - 绕线工艺:采用软启动方式,避免损伤端部结构。
    - 焊接:避免过长的高温焊接时间,以防影响焊接质量和引脚排列。

    5. 兼容性和支持


    兼容性:
    - TDK B64290L0044系列铁氧体芯设计时考虑了与特定附件的兼容性,但不建议与其他制造商的产品混用。
    支持:
    - TDK提供详细的加工指导和售后服务,确保用户能够正确使用产品并获得最佳性能。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 环氧涂层开裂 | 使用柔性胶进行固定,减少机械应力。 |
    | 绕线时端部损坏 | 采用软启动方式,避免强拉力。 |
    | 焊接质量问题 | 控制焊接时间和温度,防止引脚变形。 |

    7. 总结和推荐


    综合评估:
    - 主要优点:高初始磁导率、良好的温度稳定性、机械强度高。
    - 适用场景:适合于需要高可靠性和稳定性的高频应用场合,如电源转换器和EMI滤波器。
    推荐:
    - 强烈推荐使用TDK B64290L0044系列铁氧体环形芯,特别是在需要高电磁性能和长寿命的应用中。

B64290L0044X035参数

参数
磁芯材料 Toroid
磁路截面积 -
容差 ±25%
磁心因数(ΣI/A) 2.46mm-1
有效磁导率 -
电感系数(AI) 3.06μH
初始磁导率 6000µi
磁路长度 30.09mm
直径 -
磁体体积 368mm3
有效面积(Ae) 12.23mm2
长*宽*高 7.5mm(宽度)*5.95mm(高度)
零件状态 在售
包装方式 盒装

B64290L0044X035厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B64290L0044X035数据手册

厂牌 PDF简要描述 下载
TDK 磁芯 TDK B64290L0044X035 B64290L0044X035数据手册

B64290L0044X035封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 1.9182
100+ ¥ 1.9182
库存: 3491
起订量: 30 增量: 0
交货地:
最小起订量为:10
合计: ¥ 19.18
