首页  >  产品百科  >  ZCAT6819-5230D

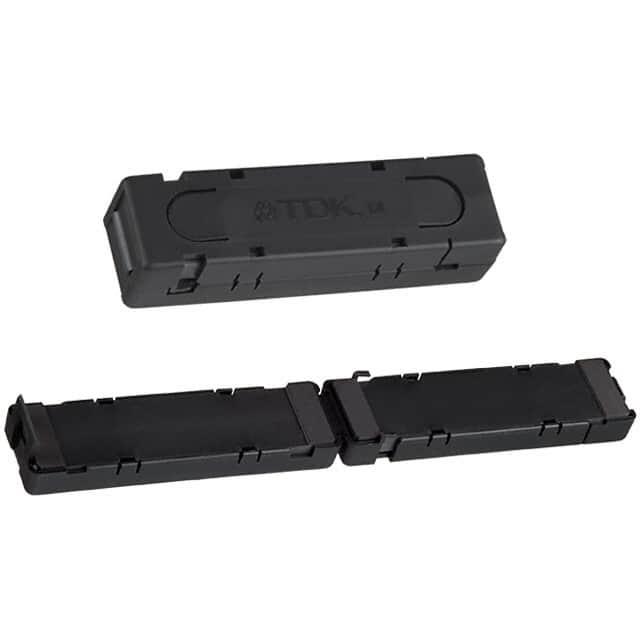

ZCAT6819-5230D

产品分类: 磁芯
厂牌: TDK
产品描述: Ferrite Core Clamp Core 30-Material
供应商型号: 445-6696-ND
供应商: Digi-Key
标准整包数: 1
TDK 磁芯 ZCAT6819-5230D

ZCAT6819-5230D概述

    ZCAT系列夹线滤波器技术手册



    产品简介



    ZCAT系列夹线滤波器是专为电缆设计的电磁兼容(EMC)组件,主要用于抑制高频噪声。这些滤波器特别适用于个人电脑、文字处理器、显示器、硬盘驱动器(HDD)、数字电话、音频设备、电子乐器、视频游戏机、复印机和传真机等设备中。ZCAT系列采用TDK独特的结构设计,将铁氧体核心集成在塑料外壳中,能够实现便捷的一次性安装,无需切断电缆即可固定在接口电缆和电源线上。


    技术参数



    - 型号分类:ZCAT、ZCAT-A、ZCAT-B、ZCAT-D、ZCAT-DT、ZCATD
    - 阻抗(Ω):
    - [10至100 MHz]:范围为20至80 Ω
    - [100至500 MHz]:范围为50至150 Ω
    - [50至500 MHz]:部分型号未标出
    - 工作温度范围:-40℃至85℃
    - 尺寸规格:
    - 外径(mm):4至67.5
    - 内径(mm):3至29
    - 重量:最小值为6g,最大值为62g
    - 适配电缆直径:范围从3mm到52mm不等
    - 耐压性能:部分型号耐压30V到60V


    产品特点和优势



    1. 结构紧凑:一体式的设计使得安装非常方便,无需切断电缆即可实现一触式安装。
    2. 高性能吸收:利用铁氧体核心的高频吸收特性,可以有效消除高频噪声。
    3. 广泛应用:适用于多种类型的电子设备,确保了其广泛的适用性。
    4. 高可靠性:产品在严苛的温度条件下仍能保持稳定的性能。


    应用案例和使用建议



    - PC与笔记本电脑:可有效防止内部电磁干扰,提升系统稳定性。
    - 音频设备:通过减少噪声,改善音质表现。
    - 医疗设备:虽然此系列产品不建议用于医疗设备,但可以用于其他高可靠性要求的应用场合。
    - 工业机器人:提高控制系统的稳定性和抗干扰能力。

    使用建议:
    1. 在安装前确认电缆直径与滤波器匹配。
    2. 避免在极端温度和湿度环境下使用。
    3. 确保滤波器安装稳固,避免掉落或受到机械冲击。


    兼容性和支持



    - 兼容性:适用于不同尺寸的电缆,型号多样化满足不同的应用需求。
    - 厂商支持:提供详尽的技术文档和客户服务,以帮助客户更好地使用和维护产品。


    常见问题与解决方案



    - 问题:安装过程中电缆损坏。
    - 解决办法:确保正确选择适配的滤波器型号,并按照说明书小心操作。
    - 问题:产品表面出现裂纹。
    - 解决办法:检查存储条件是否符合规定,确保存放于适宜温度和湿度的环境中。


    总结和推荐



    ZCAT系列夹线滤波器以其独特的设计、高效能和广泛的应用范围,在各类电子设备中扮演着重要的角色。尽管某些特定应用场合(如航空航天、医疗等)可能需要更严格的安全标准,但对于大多数普通应用场合来说,ZCAT系列是一款值得信赖的产品。我们强烈推荐用户在选购时根据具体应用需求选择合适的型号,并遵循安全使用指南以确保最佳效果。

ZCAT6819-5230D参数

参数
磁体体积 -
有效面积(Ae) -
电感系数(AI) -
初始磁导率 -
磁心因数(ΣI/A) -
磁芯材料 -
磁路长度 -
有效磁导率 -
直径 -
磁路截面积 -
容差 -
长*宽*高 18.5mm*67.5mm*16mm
安装方式 自由悬挂
零件状态 在售
包装方式 散装

ZCAT6819-5230D厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

ZCAT6819-5230D数据手册

厂牌 PDF简要描述 下载
TDK 磁芯 TDK ZCAT6819-5230D ZCAT6819-5230D数据手册

ZCAT6819-5230D封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 5.4972 ¥ 50.1674
10+ $ 3.7314 ¥ 34.0527
25+ $ 3.0385 ¥ 27.1958
50+ $ 2.86 ¥ 25.5985
库存: 5870
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 50.16
