首页  >  产品百科  >  PC95ER18/5/12-Z

PC95ER18/5/12-Z

产品分类: 磁芯
厂牌: TDK
产品描述: ±25% 28.3mm2 645mm3 32.8mm 3.5μH 19.7mm2 ER 0.6mm-1 18.15mm*12mm*2.5mm
供应商型号: 810-PC95ER18/5/12-Z
供应商: Mouser
标准整包数: 1

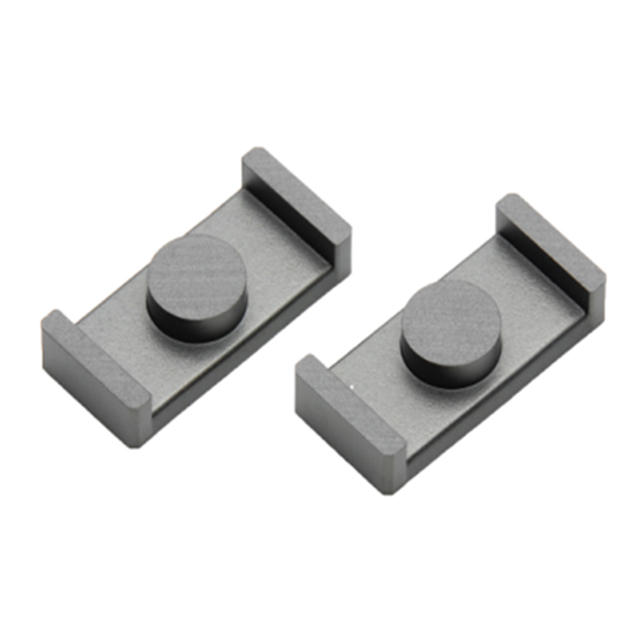

TDK 磁芯 PC95ER18/5/12-Z

PC95ER18/5/12-Z概述

    # 电子元器件产品技术手册解读:Mn-Zn Ferrite Cores for Switching Power Supplies

    产品简介


    Mn-Zn 铁氧体核心产品系列专为开关电源设计,特别适合平面型(Planar)应用需求。本系列产品采用低剖面设计,适用于PCB板安装,具有多种形状和尺寸可选,涵盖从10mm到25mm的核心直径。主要产品线包括EL、ELT、PQI、EIR和ER等型号,提供高效率和低损耗的电感和变压器解决方案,广泛应用于低剖面DC/DC转换器、变压器和线圈制造中。
    主要功能
    - 提供高效的磁路设计,实现良好的能量传输效率。
    - 具备低剖面外形,减少对PCB布局空间的占用。
    - 支持广泛的温度范围,确保在不同环境条件下的稳定性。
    应用领域
    - 平面型DC/DC转换器。
    - 通信设备中的高频变压器。
    - 计算机和服务器的电源模块。
    - 家电设备中的小型化电源解决方案。

    技术参数


    以下是部分Mn-Zn铁氧体核心的主要技术规格:
    | 型号 | 尺寸 (mm) | AL值 (nH/N²) | 最大功耗 (W) |
    ||
    | PC90 EL11X4-Z | 11.00 ± 0.20 × 2.01 ± 0.10 | 1950 ± 25% | 0.2 |
    | PC95 EL13X4.4-Z | 13.00 ± 0.25 × 2.19 ± 0.10 | 2400 ± 25% | 0.25 |
    | PC90 EL15.5X5.8-Z | 15.50 ± 0.30 × 2.92 ± 0.10 | 3000 ± 25% | 0.5 |
    支持的电气特性
    - 频率范围:1 kHz至100 kHz。
    - 电流范围:最高可达200 mA(视具体型号而定)。
    - 工作温度:标准操作温度范围为-30°C 至 +105°C。
    工作环境
    - 环境湿度:5%-95%,无冷凝。
    - 操作电压:依据具体电路设计调整。

    产品特点和优势


    独特功能
    1. 低剖面设计:适合平面化设计,减少PCB空间占用。
    2. 多种形状选择:可灵活适配不同应用场景需求。
    3. 高可靠性和稳定性:耐温能力强,可在严苛环境中长期稳定运行。
    市场竞争力
    - 兼容RoHS指令,符合环保要求。
    - 无卤素配方,更加安全环保。
    - 精确的AL值控制,保证电感值的一致性。

    应用案例和使用建议


    应用案例
    1. DC/DC转换器:适用于工业级设备的小型化电源模块。
    2. 计算机设备:用于笔记本电脑适配器中提高转换效率。
    3. 医疗设备:作为高频变压器使用,确保信号完整性。
    使用建议
    - 在高频应用场景中,建议优先选用AL值较高的型号以提升工作效率。
    - 确保合理设计绕组方式,避免因过热导致性能下降。
    - 定期检查温度变化情况,必要时增加散热措施。

    兼容性和支持


    兼容性
    本系列产品可与其他标准PCB组件无缝集成,广泛兼容主流电子平台。
    支持服务
    - 技术支持热线:提供全天候技术支持服务。
    - 质量保证政策:提供全面的产品质量保障计划。
    - 培训资源:提供详细的用户手册和技术文档下载链接。

    常见问题与解决方案


    常见问题
    1. 产品发热严重
    2. 磁芯饱和现象
    解决方案
    1. 调整负载条件:适当降低输入电压或增加散热片。
    2. 优化绕组设计:重新设计绕组布局,增加磁芯间隙。

    总结和推荐


    综合评估
    Mn-Zn铁氧体核心产品凭借其低剖面设计、高效率及稳定性,在各类开关电源中表现出色。其丰富的尺寸和形状选择使得它成为现代电子设计的理想选择。
    推荐结论
    我们强烈推荐此系列产品给需要高性能磁性元件的工程师和制造商。无论是针对消费类电子产品还是工业级设备,这些铁氧体核心都能提供卓越的表现和可靠的性能保障。

PC95ER18/5/12-Z参数

参数
有效面积(Ae) 19.7mm2
直径 -
初始磁导率 -
有效磁导率 -
磁路截面积 28.3mm2
磁心因数(ΣI/A) 0.6mm-1
电感系数(AI) 3.5μH
磁芯材料 ER
磁体体积 645mm3
磁路长度 32.8mm
容差 ±25%
长*宽*高 18.15mm*12mm*2.5mm
零件状态 在售
包装方式 托盘

PC95ER18/5/12-Z厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

PC95ER18/5/12-Z数据手册

厂牌 PDF简要描述 下载
TDK 磁芯 TDK PC95ER18/5/12-Z PC95ER18/5/12-Z数据手册

PC95ER18/5/12-Z封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.093 ¥ 19.1007
10+ $ 1.5755 ¥ 14.378
25+ $ 1.21 ¥ 11.0425
100+ $ 0.9655 ¥ 8.8113
250+ $ 0.9018 ¥ 8.2298
400+ $ 0.8532 ¥ 7.7863
1200+ $ 0.8273 ¥ 7.5497
2800+ $ 0.7907 ¥ 7.2155
5200+ $ 0.7634 ¥ 6.9663
库存: 399
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 19.1
直接购买
加入购物车
