首页  >  产品百科  >  ZCAT1518-0730

ZCAT1518-0730

产品分类: 磁芯
厂牌: TDK
产品描述: TDK 扣式磁环 ZCAT系列 7mm孔径
供应商型号: 31M-ZCAT1518-0730
供应商: 云汉优选
标准整包数: 1

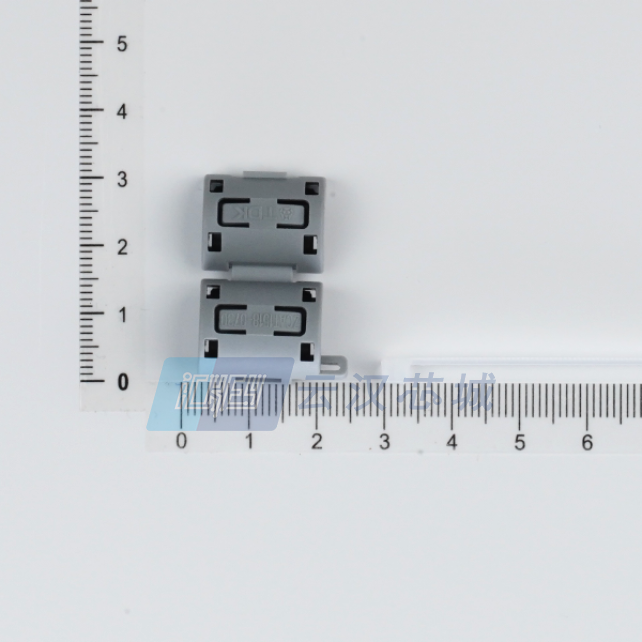

TDK 磁芯 ZCAT1518-0730

ZCAT1518-0730概述

    ZCAT系列钳位滤波器技术手册

    产品简介


    ZCAT系列钳位滤波器是一种专为电缆设计的高性能滤波器。它们通过将铁氧体核心集成到塑料外壳中,可以轻松地安装在接口电缆和电源电缆上,而无需切断电缆。该系列产品具有优秀的高频噪声吸收能力,特别适用于共模噪声的抑制,同时不会影响信号质量。ZCAT系列滤波器广泛应用于各种电子设备,如个人电脑、显示器、硬盘驱动器、数字电话、音频设备、电子乐器、视频游戏机、复印机和传真机等。

    技术参数


    | 型号 | 外径尺寸 (mm) | 长度尺寸 (mm) | 内径尺寸 (mm) | 阻抗 (Ω) [10至100 MHz] | 阻抗 (Ω) [100至500 MHz] | 阻抗 (Ω) [50至500 MHz] | 工作温度范围 (℃) | 单个重量 (g) |
    |
    | ZCAT1518-0730(-BK) | 22±1 | 18±1 | 7±1 | 25 | 50 | — | –40至85 | 6 |
    | ZCAT2017-0930(-BK) | 21±1 | 17±1 | 9±1 | 20 | 50 | — | –40至85 | 11 |
    | ZCAT2032-0930(-BK) | 36±1 | 32±1 | 9±1 | 50 | 100 | — | –40至85 | 21 |
    | ZCAT2132-1130(-BK) | 36±1 | 32±1 | 11±1 | 40 | 80 | — | –40至85 | 22 |
    | ZCAT3035-1330(-BK) | 39±1 | 34±1 | 13±1 | 80 | 150 | — | –40至85 | 62 |

    产品特点和优势


    1. 易于安装:采用独特的结构,将铁氧体核心安装并集成在塑料外壳内,可直接安装到接口电缆和电源电缆上,无需切割电缆。
    2. 优秀的高频噪声吸收能力:利用铁氧体核心的高频率吸收特性,有效吸收高频噪声。
    3. 共模噪声抑制:能够有效抑制共模噪声,保证信号质量不受影响。
    4. 广泛的适用性:系列产品根据电缆外径进行分类,以兼容多种电缆尺寸。

    应用案例和使用建议


    应用场景:
    - 个人电脑和笔记本电脑:用于抑制接口线缆中的高频噪声。
    - 数码相机和音频设备:保护设备免受外界电磁干扰的影响。
    - 视频游戏机和家用电器:减少电磁辐射,提高设备可靠性。
    使用建议:
    1. 在使用前确认产品的兼容性,确保与电缆内径匹配。
    2. 注意存储条件,避免高温、高湿度或腐蚀性气体的环境。
    3. 在安装过程中轻拿轻放,防止物理损伤。

    兼容性和支持


    ZCAT系列钳位滤波器在设计时充分考虑了与不同电缆尺寸的兼容性,可适用于多种规格的电缆。厂商提供了详细的产品手册和技术支持,用户可以通过制造商官网获取进一步的技术资料和支持服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 无法安装在指定电缆上 | 确认电缆内径与产品内径相匹配 |
    | 高频噪声抑制效果不明显 | 检查连接电缆是否存在损坏或接触不良 |
    | 产品在安装过程中损坏 | 轻拿轻放,避免强行安装 |

    总结和推荐


    ZCAT系列钳位滤波器凭借其易于安装、高效的噪声抑制能力和广泛的应用场景,成为市场上备受欢迎的产品。其出色的性能和优良的设计使其在各种电子设备中都能发挥重要作用。因此,对于需要减少电磁干扰和提高信号质量的应用场合,强烈推荐使用ZCAT系列钳位滤波器。

ZCAT1518-0730参数

参数
磁芯材料 30
直径 15mm
有效面积(Ae) -
磁心因数(ΣI/A) -
电感系数(AI) -
磁路截面积 -
容差 -
初始磁导率 -
有效磁导率 -
磁路长度 -
磁体体积 -
长*宽*高 22mm*7.1mm*15mm
安装方式 底座安装
零件状态 在售
包装方式 盒装,散装

ZCAT1518-0730厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

ZCAT1518-0730数据手册

厂牌 PDF简要描述 下载
TDK 磁芯 TDK ZCAT1518-0730 ZCAT1518-0730数据手册

ZCAT1518-0730封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 2.9998
10+ ¥ 2.5398
30+ ¥ 2.2641
112+ ¥ 1.9
448+ ¥ 1.7372
896+ ¥ 1.6996
库存: 3006
起订量: 1 增量: 896
交货地:
最小起订量为:1
合计: ¥ 2.99
直接购买
加入购物车
