ZCAT2132-1130-BK

产品分类: 磁芯
厂牌: TDK
产品描述: TDK 夹扣式磁环 ZCAT系列 11mm孔径
供应商型号: 12M-ZCAT2132-1130-BK
供应商: 云汉优选
标准整包数: 480

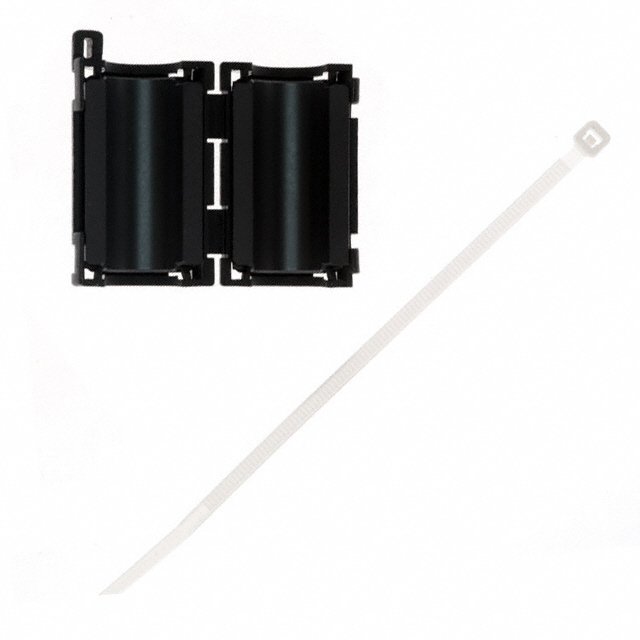

TDK 磁芯 ZCAT2132-1130-BK

ZCAT2132-1130-BK概述


    产品简介


    ZCAT系列钳位滤波器是一款专为电缆设计的高性能EMC(电磁兼容)组件,由TDK公司研发。它利用独特的铁氧体芯集成塑料外壳结构,能够直接安装在接口电缆和电源线上,而无需切断电缆,极大简化了安装过程。这种滤波器特别适合处理高频率噪声,对共模噪声具有显著吸收效果,同时不会影响信号质量。ZCAT系列产品广泛应用于电脑、显示器、打印机、音频设备、视频游戏机等多个领域。

    技术参数


    以下是ZCAT系列钳位滤波器的技术规格:
    | 序号 | 参数名称 | 规格值 |
    |
    | 1 | 阻抗(最小值) | 20~80Ω(不同型号有所差异) |
    | 2 | 工作温度范围 | -40°C至+85°C |
    | 3 | 尺寸规格(直径×长度) | 12mm×36mm至68mm×52mm不等 |
    | 4 | 重量 | 6g至60g不等 |
    | 5 | 材质 | 内部采用铁氧体芯,外部为尼龙66材质 |

    产品特点和优势


    ZCAT系列钳位滤波器的主要特点包括:
    - 便捷安装:通过塑料外壳固定,无需切割电缆即可轻松安装。
    - 高效过滤:利用铁氧体芯的独特高频吸收特性,有效减少高频率噪声。
    - 宽适用范围:根据外径尺寸分为多个子系列,以适配不同大小的电缆。
    - 稳定可靠:能够在极端温度条件下正常工作,并具备良好的机械强度。

    应用案例和使用建议


    应用案例
    ZCAT系列广泛应用于消费电子产品如PC、电视、音响系统以及工业设备如打印机和复印机中。例如,在一台台式计算机中,可以将ZCAT滤波器应用于电源线以降低干扰;而在音频设备上,则可以用来提升音质纯净度。
    使用建议
    为了确保最佳效果,在使用过程中需要注意以下几点:
    - 确认所选型号与待连接电缆直径匹配;
    - 安装时避免过度拉伸或扭曲电缆;
    - 若长时间不使用,请将产品存放在干燥通风处。

    兼容性和支持


    ZCAT系列与其他标准电子元件具有良好的互操作性,适用于大多数主流品牌的产品。此外,制造商提供了详尽的技术文档和支持服务,包括详细的交付规范和技术指导,以便于客户正确安装和使用这些组件。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 安装后滤波性能下降 | 检查电缆直径是否符合要求;重新安装 |
    | 设备运行时产生异常噪音 | 调整滤波器位置或更换更大规格的产品 |
    | 滤波器表面出现裂痕 | 更换损坏部件,并注意轻拿轻放 |

    总结和推荐


    综上所述,ZCAT系列钳位滤波器凭借其出色的性能表现、多样化的规格选择及易于安装的特点,成为了电子设备EMC管理的理想解决方案。对于希望改善设备电磁兼容性的工程师来说,这无疑是一个值得信赖的选择。因此,我们强烈推荐此系列产品用于各类需要增强抗干扰能力的应用场合。不过值得注意的是,某些旧型号可能已不再推荐作为新设计的一部分,建议优先考虑最新版本的产品。

ZCAT2132-1130-BK参数

参数
有效面积(Ae) -
电感系数(AI) -
有效磁导率 -
初始磁导率 -
磁心因数(ΣI/A) -
容差 -
磁路长度 -
磁路截面积 125mm2
磁体体积 -
磁芯材料 -
直径 20.5mm
长*宽*高 36mm*20.5mm*20.5mm
安装方式 底座安装
应用等级 工业级
零件状态 在售
包装方式 散装

ZCAT2132-1130-BK厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

ZCAT2132-1130-BK数据手册

厂牌 PDF简要描述 下载
TDK 磁芯 TDK ZCAT2132-1130-BK ZCAT2132-1130-BK数据手册

ZCAT2132-1130-BK封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
480+ ¥ 7.5767
4800+ ¥ 7.3494
库存: 480
起订量: 480 增量: 480
交货地:
最小起订量为:480
合计: ¥ 3636.81
