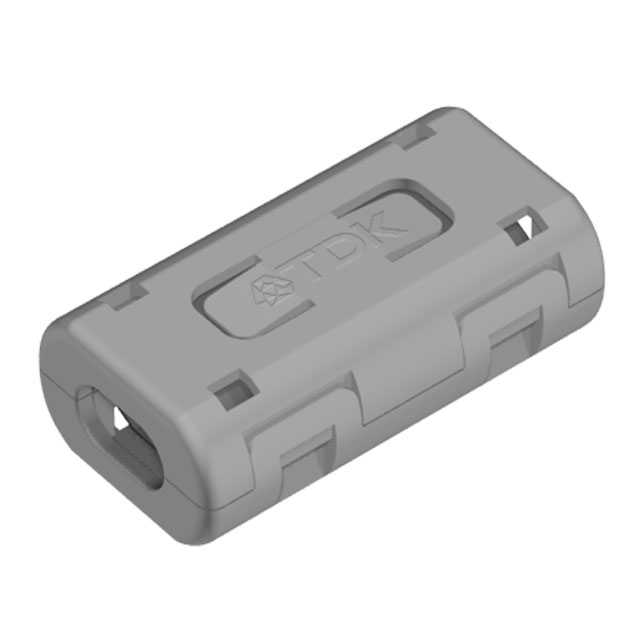

ZCAT10D

产品分类: 磁芯
厂牌: TDK
产品描述:
供应商型号: 3650658
供应商: 海外现货
标准整包数: 1
TDK 磁芯 ZCAT10D

ZCAT10D概述

    ZCAT系列夹式滤波器:产品介绍与应用指南

    产品简介


    ZCAT系列夹式滤波器 是由TDK公司生产的一种用于电缆的电磁兼容(EMC)组件。它们的设计旨在减少高频噪声对电路的影响,适用于各种应用场合,如个人电脑、显示器、硬盘驱动器、数字电话、音频设备、电子乐器、视频游戏机、复印机和传真机等。该系列产品通过独特的结构设计,可以将铁氧体芯嵌入塑料外壳中,使得在不切断电缆的情况下就能实现安装,方便快捷。

    技术参数


    | 产品型号 | 频率范围 (MHz) | 阻抗 (Ω) [10-100MHz] | 阻抗 (Ω) [100-500MHz] | 工作温度范围 (°C) | 尺寸 (mm) | 应用电缆直径 (mm) |
    ||
    | ZCAT1518-0730(-BK) | 10-500 | 25 | 50 | -40 to 85 | 22±1 × 18±1 × 7±1 × 15±1 | 7max. |
    | ZCAT2017-0930(-BK) | 10-500 | 20 | 50 | -40 to 85 | 21±1 × 17±1 × 9±1 × 20±1 | 9max. |
    | ZCAT2032-0930(-BK) | 10-500 | 50 | 100 | -40 to 85 | 36±1 × 32±1 × 9±1 × 19.5±1 | 9max. |

    产品特点和优势


    1. 安装简便:只需一个动作即可完成安装,无需切割电缆。
    2. 高吸收性能:利用铁氧体芯的高频吸收特性,有效吸收高频率噪声。
    3. 适用于多种电缆尺寸:根据电缆外径的不同提供不同型号。
    4. 优异的EMC特性:在不影响信号质量的前提下,能够有效抑制共模噪声。

    应用案例和使用建议


    1. 个人电脑和显示器:ZCAT系列夹式滤波器非常适合连接显示器和主机的电缆,防止外部干扰影响显示器的质量。
    2. 音频设备:对于家用音响系统,该滤波器可以显著减少背景噪音,提升音质。
    3. 电子乐器:在合成器等电子乐器中,确保信号纯净,避免噪声干扰。
    使用建议:
    - 在安装前请确认电缆直径与滤波器匹配,以避免损坏内部铁氧体芯。
    - 安装时轻柔操作,避免因机械冲击导致的损坏。

    兼容性和支持


    ZCAT系列夹式滤波器具有良好的兼容性,可以与多种标准电缆相匹配。供应商提供了详细的交付规格和安装指导,确保产品能够在规定的范围内安全、正确地使用。

    常见问题与解决方案


    1. 问题:安装后效果不明显。
    - 解决方法:检查电缆直径是否合适,或者尝试调整滤波器的位置。

    2. 问题:产品容易脱落。
    - 解决方法:请确保电缆正确固定,并且选择合适的安装方式(固定电缆型或双面胶固定型)。

    总结和推荐


    ZCAT系列夹式滤波器凭借其简便的安装方式、优秀的高频噪声吸收能力和广泛的适用性,在多个领域展现出了卓越的性能。尽管某些型号已不再推荐用于新设计,但其在现有系统中的表现仍然十分出色。总体而言,该系列产品是一个值得推荐的EMC解决方案。如果您正在寻找一种高效、便捷且性价比高的滤波器,ZCAT系列将是您的理想选择。

ZCAT10D参数

参数
磁心因数(ΣI/A) -
有效面积(Ae) -
磁路长度 -
磁芯材料 -
有效磁导率 -
磁体体积 -
直径 -
电感系数(AI) -
初始磁导率 -
容差 -
磁路截面积 -
长*宽*高 27mm*7mm*10mm
安装方式 自由悬挂
零件状态 在售
包装方式 散装
