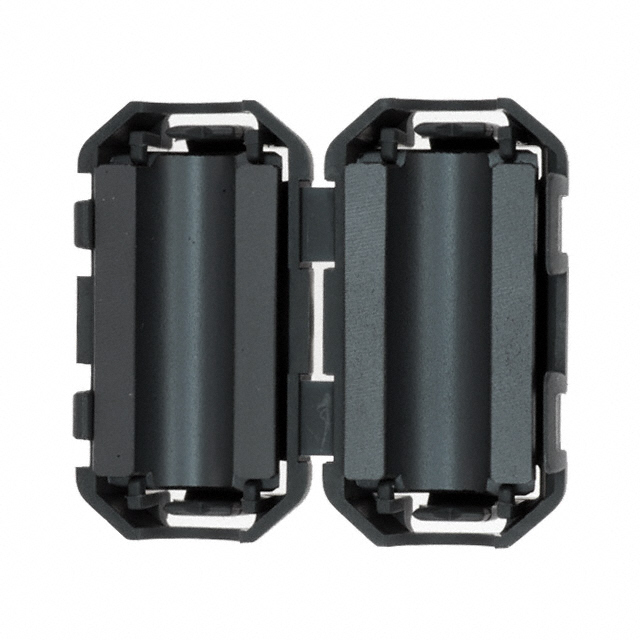

ZCAT2035-0930A-BK

产品分类: 磁芯
厂牌: TDK
产品描述: 125mm2 19.5mm 30 自由悬挂 35mm*17.4mm*19.5mm
供应商型号: 31M-ZCAT2035-0930A-BK
供应商: 云汉优选
标准整包数: 1
TDK 磁芯 ZCAT2035-0930A-BK

ZCAT2035-0930A-BK概述

    钳位滤波器(带包装盒铁氧体磁芯)ZCAT2035-0930A-BK 技术手册

    1. 产品简介


    ZCAT2035-0930A-BK 是一款由TDK公司生产的钳位滤波器,适用于广泛的电缆固定和滤波需求。该产品主要用于保护电路免受高频噪声的影响,并且具有良好的电气特性和可靠的机械结构。它广泛应用于通信设备、工业控制设备以及家用电器等领域的信号线缆保护。

    2. 技术参数


    - 产品类型:电缆固定型
    - 适用电缆直径:Φ6mm~Φ9mm
    - 阻抗:
    - 50Ω (10~100MHz)
    - 100Ω (100~500MHz)
    - 外形尺寸:
    - A: 35.00mm ±1.00mm
    - B: 28.00mm ±1.00mm
    - C: 9.00mm ±1.00mm
    - D: 19.50mm ±1.00mm
    - E: 17.40mm ±1.00mm
    - 使用温度范围:-40°C ~ 85°C
    - 包装个数:480pcs
    - 重量:21.2g
    - 颜色:黑色
    - 状态:量产

    3. 产品特点和优势


    - 高可靠性:经过严格的质量控制,确保在各种环境下的可靠运行。
    - 宽频段保护:在10~500MHz范围内提供稳定的阻抗特性,有效过滤高频噪声。
    - 方便安装:适用于不同直径的电缆,安装简便,可广泛应用于多种场合。
    - 坚固耐用:采用铁氧体材料制成,能够承受较恶劣的工作环境,延长使用寿命。

    4. 应用案例和使用建议


    - 应用场景:此钳位滤波器适用于通信设备中的信号线缆保护,尤其是在需要屏蔽高频干扰的场合。例如,网络交换机、路由器等设备的内部布线,可以有效地减少电磁干扰对正常通信的影响。
    - 使用建议:
    - 确保电缆直径符合产品适用范围,以保证最佳的滤波效果。
    - 安装时尽量避免接触金属物体,以防干扰和损坏。
    - 在安装过程中,注意保持电缆的稳固性,防止因振动导致滤波效果下降。

    5. 兼容性和支持


    - 兼容性:本产品与市面上大多数标准尺寸的电缆兼容,易于集成到现有系统中。
    - 厂商支持:TDK公司提供了详尽的技术文档和售后服务,确保用户在使用过程中遇到任何问题都能得到及时解决。

    6. 常见问题与解决方案


    - 问题一:安装后发现滤波效果不佳。
    - 解决方案:检查电缆直径是否符合适用范围,确保安装正确无误。
    - 问题二:长时间使用后出现松动现象。
    - 解决方案:定期检查电缆固定情况,必要时重新紧固。
    - 问题三:产品过热。
    - 解决方案:检查安装环境,确保通风良好,避免过度堆积造成局部过热。

    7. 总结和推荐


    总体而言,ZCAT2035-0930A-BK 钳位滤波器是一款性能稳定、性价比高的产品,适合广泛的应用场合。无论是从技术参数还是实际应用表现来看,都显示出较高的竞争力。强烈推荐给需要进行信号线缆保护的用户。
    综上所述,ZCAT2035-0930A-BK 钳位滤波器是您电子设备的理想选择。

ZCAT2035-0930A-BK参数

参数
磁路截面积 125mm2
磁芯材料 30
容差 -
直径 19.5mm
有效面积(Ae) -
初始磁导率 -
磁心因数(ΣI/A) -
磁路长度 -
电感系数(AI) -
磁体体积 -
有效磁导率 -
长*宽*高 35mm*17.4mm*19.5mm
安装方式 自由悬挂
应用等级 工业级
零件状态 在售
包装方式 散装

ZCAT2035-0930A-BK厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

ZCAT2035-0930A-BK数据手册

厂牌 PDF简要描述 下载
TDK 磁芯 TDK ZCAT2035-0930A-BK ZCAT2035-0930A-BK数据手册
