ZCAT12V-BK

产品分类: 磁芯
厂牌: TDK
产品描述: TDK 扣式磁环 ZCAT系列 12mm孔径
供应商型号: 2364652
供应商: 海外现货
标准整包数: 1

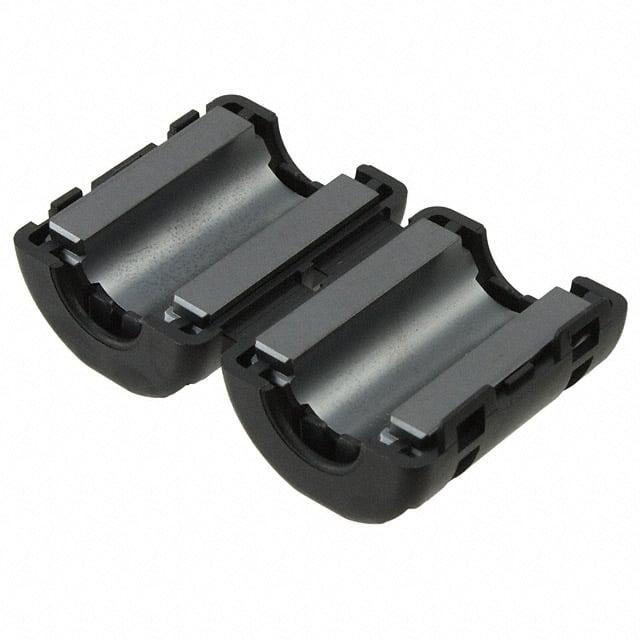

TDK 磁芯 ZCAT12V-BK

ZCAT12V-BK概述

    钳位滤波器 ZCAT12V-BK 技术手册

    产品简介


    钳位滤波器 ZCAT12V-BK 是一款专为车载等级设计的高性能电子元器件。该产品主要用于过滤和保护电路中的电磁干扰(EMI),确保信号传输的稳定性和可靠性。它适用于各种汽车电子系统,如发动机管理系统、车灯控制、音响系统等。

    技术参数


    - 产品型号:ZCAT12V-BK
    - 适用电缆:Φ12mm
    - 产品状态:量产体制
    - 封装方式:带包装盒铁氧体磁芯
    - 尺寸:
    - A: 34.60mm ±1.50mm
    - B: 12.00mm ±1.50mm
    - C: 27.50mm ±1.50mm
    - D: 27.00mm ±1.50mm
    - 电气特性:
    - 阻抗 (Min.):140Ω @ 100MHz
    - 工作温度范围:-40°C to 125°C
    - AEC-Q200认证:是
    - 包装个数:120pcs
    - 重量:44.4g

    产品特点和优势


    ZCAT12V-BK 具有以下显著特点:
    - 高可靠性:经过严格的车载等级测试,确保在极端环境下依然能够正常工作。
    - 出色的电磁兼容性:具有优异的EMI抑制能力,可以有效过滤各种高频干扰。
    - 广泛应用:适用于多种汽车电子系统的信号线保护,提升整体系统性能。
    - 便于安装:自带包装盒设计,方便在狭小空间内进行安装和布线。

    应用案例和使用建议


    ZCAT12V-BK 主要应用于车载电子设备中,例如:
    - 发动机管理系统:保护关键传感器信号不受外界干扰影响。
    - 音响系统:提升音频质量,减少因电磁干扰造成的噪音。
    使用建议:
    - 在安装时注意选择合适长度的电缆,以避免信号传输过程中的损耗。
    - 确保安装位置远离大电流和强磁场区域,以减少外部干扰。

    兼容性和支持


    ZCAT12V-BK 可与多种标准接口和电缆配合使用。TDK公司提供全面的技术支持,包括产品咨询、技术支持和售后维护服务。请访问 TDK 官方网站获取更多信息和技术支持。

    常见问题与解决方案


    1. 问:ZCAT12V-BK 的阻抗值是多少?
    - 答:最小阻抗为140Ω @ 100MHz。

    2. 问:能否在高温环境中使用 ZCAT12V-BK?
    - 答:可以,在-40°C至125°C的温度范围内均可正常使用。
    3. 问:ZCAT12V-BK 是否符合 AEC-Q200 认证标准?
    - 答:是,ZCAT12V-BK 符合 AEC-Q200 认证标准。

    总结和推荐


    综上所述,ZCAT12V-BK 是一款具备高可靠性和优异性能的车载等级钳位滤波器。它在复杂的电磁环境下表现出色,能够有效地保护和提升汽车电子系统的性能。强烈推荐在各种车载电子设备中使用 ZCAT12V-BK,以获得最佳的使用效果。

ZCAT12V-BK参数

参数
磁体体积 -
磁路长度 -
磁路截面积 -
电感系数(AI) -
初始磁导率 -
磁芯材料 -
有效磁导率 -
容差 -
有效面积(Ae) -
直径 12mm
磁心因数(ΣI/A) -
长*宽*高 34.6mm*27mm*27.5mm
安装方式 自由悬挂
应用等级 汽车级
零件状态 在售
包装方式 盒装,散装

ZCAT12V-BK厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

ZCAT12V-BK数据手册

厂牌 PDF简要描述 下载
TDK 磁芯 TDK ZCAT12V-BK ZCAT12V-BK数据手册

ZCAT12V-BK封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 38.4304
5+ ¥ 36.9523
10+ ¥ 35.4742
25+ ¥ 33.1092
50+ ¥ 32.518
120+ ¥ 31.9268
600+ ¥ 31.9268
1200+ ¥ 31.9268
库存: 23
起订量: 2 增量: 0
交货地:
最小起订量为:1
合计: ¥ 38.43
