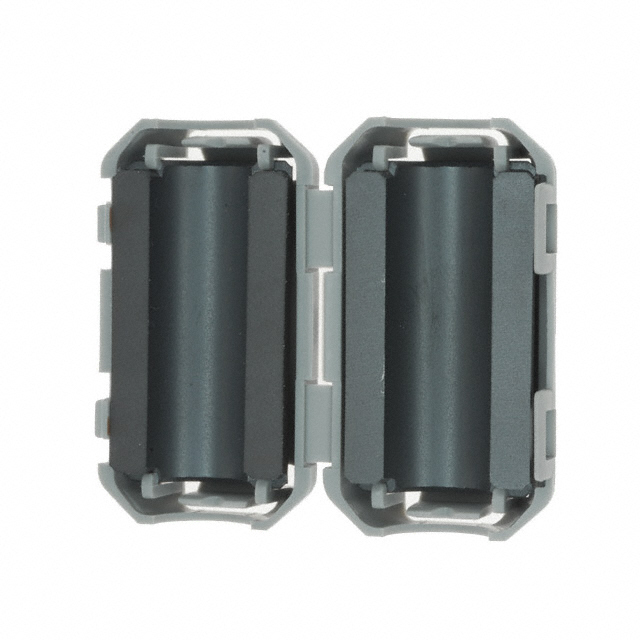

ZCAT2035-0930A

产品分类: 磁芯
厂牌: TDK
产品描述: TDK 扣式磁环 ZCAT系列 9mm孔径
供应商型号: 31M-ZCAT2035-0930A
供应商: 云汉优选
标准整包数: 1
TDK 磁芯 ZCAT2035-0930A

ZCAT2035-0930A概述

    ZCAT系列夹线滤波器:技术手册

    1. 产品简介


    产品类型: ZCAT系列夹线滤波器适用于电源线和接口电缆。
    主要功能: 高效吸收高频噪声,特别针对共模噪声,以确保信号质量不受影响。
    应用领域: 计算机、打印机、显示器、硬盘驱动器、数字电话、音频设备、电子乐器、视频游戏机、复印机和传真机等电子产品。

    2. 技术参数


    ZCAT系列的主要技术参数如下:
    - 阻抗:
    - [10到100MHz]: 20Ω至80Ω
    - [100到500MHz]: 50Ω至150Ω
    - [50到500MHz]: 30Ω至150Ω
    - 工作温度范围: –40°C 至 85°C
    - 单个产品重量: 6g至62g不等
    - 适用电缆尺寸:
    - ZCAT系列: 外径7mm至13mm
    - ZCAT-A系列: 外径3mm至13mm
    - ZCAT-B系列: 外径9mm
    - ZCAT-D系列: 适用扁平电缆,厚度最大1.3mm
    - ZCAT-DT系列: 带双面胶固定,厚度最大1.3mm
    - ZCATD系列: 外径4mm至15mm

    3. 产品特点和优势


    - 高效吸收: 利用独特的铁氧体芯结构,实现高效的高频噪声吸收。
    - 无需切断电缆: 采用塑料外壳集成的铁氧体芯设计,能够直接安装在电缆上,方便易用。
    - 广泛兼容性: 提供多种型号以适应不同直径的电缆,满足多种应用需求。
    - 信号质量保障: 有效降低共模噪声对信号的影响,确保通信质量。

    4. 应用案例和使用建议


    - 应用场景:
    - 计算机和外围设备: 用于连接电脑及其外部设备(如键盘、鼠标)以减少干扰。
    - 音响系统: 在音响系统中安装滤波器,提高音质纯净度。
    - 使用建议:
    - 在安装时要确认电缆直径与滤波器兼容,以避免铁氧体芯损坏。
    - 尽量避免强力按压或摔落,以防损坏外壳。
    - 定期检查,确保滤波器正常工作,特别是在高温或高湿度环境中使用时。

    5. 兼容性和支持


    - 兼容性: 支持多种尺寸的电源线和数据线,包括USB、HDMI和其它标准接口电缆。
    - 制造商支持: 提供全面的技术支持,确保用户能够正确安装和使用产品。此外,还提供详细的安装手册和在线支持资源。

    6. 常见问题与解决方案


    - 问题1: 安装后信号质量下降。
    - 解决方案: 检查电缆直径是否与滤波器兼容,重新安装或更换适合的型号。
    - 问题2: 滤波器损坏。
    - 解决方案: 避免安装过程中施加过大的力或跌落,若损坏严重,请联系技术支持。

    7. 总结和推荐


    ZCAT系列夹线滤波器以其高效、便捷的设计赢得了市场的认可。该系列产品具有良好的噪声吸收能力,适用于多种电子设备。建议用户在选择产品前仔细确认其适用性和兼容性,并遵循制造商的安装指南。总体来说,ZCAT系列夹线滤波器是一款值得推荐的产品,特别是对于需要降低噪声干扰的应用场合。

ZCAT2035-0930A参数

参数
电感系数(AI) -
磁路截面积 -
磁体体积 -
初始磁导率 -
磁芯材料 30
磁路长度 -
直径 -
容差 -
磁心因数(ΣI/A) -
有效磁导率 -
有效面积(Ae) -
长*宽*高 35mm*17.4mm*19.5mm
安装方式 自由悬挂
零件状态 在售
包装方式 盒装,散装

ZCAT2035-0930A厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

ZCAT2035-0930A数据手册

厂牌 PDF简要描述 下载
TDK 磁芯 TDK ZCAT2035-0930A ZCAT2035-0930A数据手册

ZCAT2035-0930A封装设计

查看详情并下载
Symbol
Footprint
3D Model
