首页  >  产品百科  >  ZCAT13D-BK

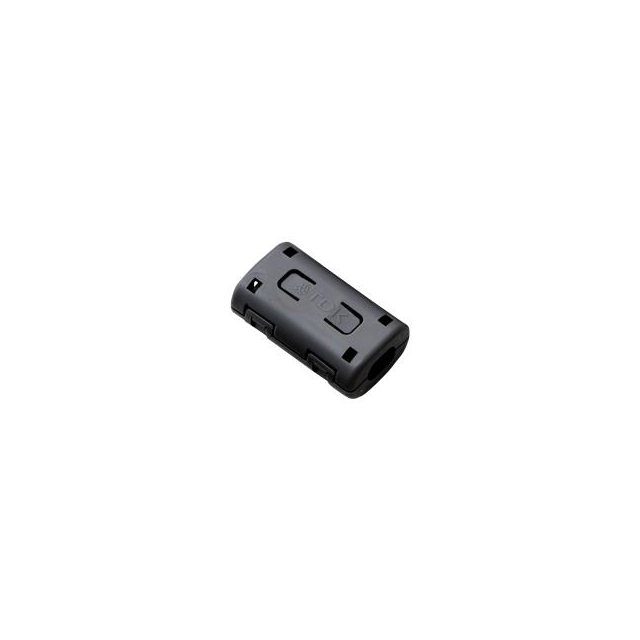

ZCAT13D-BK

产品分类: 磁芯
厂牌: TDK
产品描述: Ferrite Core Clamp Core, Flat cable type, Black
供应商型号: 4016091
供应商: 海外现货
标准整包数: 1
TDK 磁芯 ZCAT13D-BK

ZCAT13D-BK概述

    ZCAT系列钳位滤波器技术手册

    1. 产品简介


    ZCAT系列钳位滤波器是一种用于电缆的电磁兼容(EMC)组件。这些滤波器通过独特的结构设计,能够将铁氧体芯集成在一个塑料外壳中,实现一触即用安装,无需切断电缆。它们能有效吸收高频噪声,特别是对共模噪声具有显著抑制效果。这些特性使其适用于多种电子设备,如个人电脑、显示器、硬盘驱动器、数字电话、音频设备、电子乐器、视频游戏机、复印机及传真机等。

    2. 技术参数


    | 型号 | 外径尺寸 (mm) | 长度尺寸 (mm) | 内径尺寸 (mm) | 阻抗最小值(Ω) [10至100 MHz] | 阻抗最小值(Ω) [100至500 MHz] | 温度范围 (℃) | 重量 (g) |

    | ZCAT1518-0730(-BK)| 22±1 | 18±1 | 7±1 | 25 | - | -40 to 85 | 6 |
    | ZCAT2017-0930(-BK)| 21±1 | 17±1 | 9±1 | 20 | - | -40 to 85 | 11 |
    | ZCAT2032-0930(-BK)| 36±1 | 32±1 | 9±1 | 50 | - | -40 to 85 | 21 |

    3. 产品特点和优势


    - 安装便捷:通过独特的结构设计,可直接附着于接口电缆和电源电缆上,无需切断电缆。
    - 高吸收性能:铁氧体芯能够高效吸收高频噪声,特别适合共模噪声过滤。
    - 适应广泛:系列根据电缆外径设计,确保与不同大小的电缆兼容。
    - 可靠性高:经过严格的测试验证,可在宽泛的温度范围内稳定运行。

    4. 应用案例和使用建议


    - 个人电脑:保护电脑内部信号线不受外部噪声干扰。
    - 音响设备:改善音质,减少杂音。
    - 汽车电子系统:提升系统的稳定性和可靠性。
    使用建议:
    - 在安装前确认电缆直径是否匹配。
    - 确保电缆固定牢靠,避免跌落或机械冲击导致损坏。

    5. 兼容性和支持


    - 兼容性:适用于各种尺寸的电缆,特别适合于扁平电缆。
    - 支持服务:制造商提供详细的技术文档和支持服务,以确保用户正确使用并获得最佳性能。

    6. 常见问题与解决方案


    - 问题:铁氧体芯受损。
    - 解决方法:确认电缆直径是否符合要求,确保正确安装。
    - 问题:产品重量过重。
    - 解决方法:选择适合应用场景的型号,注意重量和尺寸之间的平衡。

    7. 总结和推荐


    综上所述,ZCAT系列钳位滤波器具备优秀的高频噪声吸收能力和广泛的适用性,特别是在个人电脑、音响设备等领域有着出色表现。尽管某些型号不再推荐用于新设计,但仍在现有设备中发挥重要作用。我们推荐用户根据具体需求选择合适的型号,并严格遵循制造商提供的使用指南。

ZCAT13D-BK参数

参数
磁心因数(ΣI/A) -
磁路长度 -
电感系数(AI) -
初始磁导率 -
有效面积(Ae) -
磁芯材料 -
磁体体积 -
容差 -
磁路截面积 -
有效磁导率 -
直径 -
长*宽*高 34mm*20mm*13mm
安装方式 自由悬挂
零件状态 在售
包装方式 散装

ZCAT13D-BK厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

ZCAT13D-BK数据手册

厂牌 PDF简要描述 下载
TDK 磁芯 TDK ZCAT13D-BK ZCAT13D-BK数据手册

ZCAT13D-BK封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 24.5663
10+ ¥ 22.0114
50+ ¥ 22.0114
100+ ¥ 21.6184
200+ ¥ 21.6184
450+ ¥ 21.2253
2250+ ¥ 21.2253
4500+ ¥ 21.2253
库存: 822
起订量: 3 增量: 0
交货地:
最小起订量为:1
合计: ¥ 24.56
