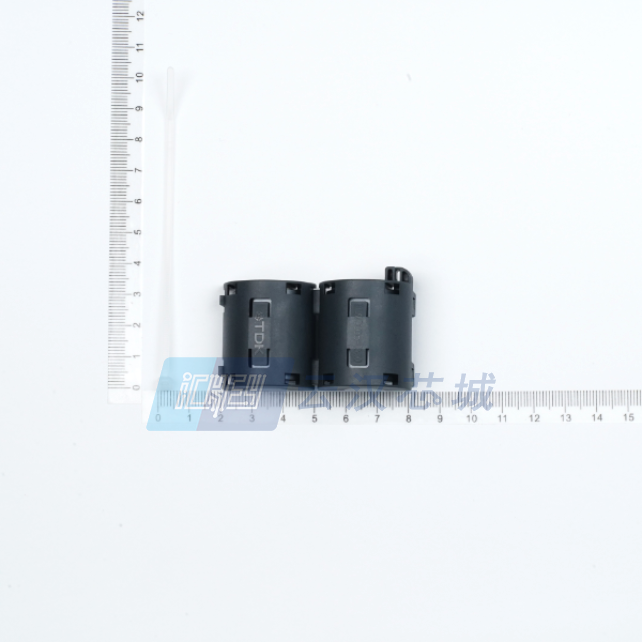

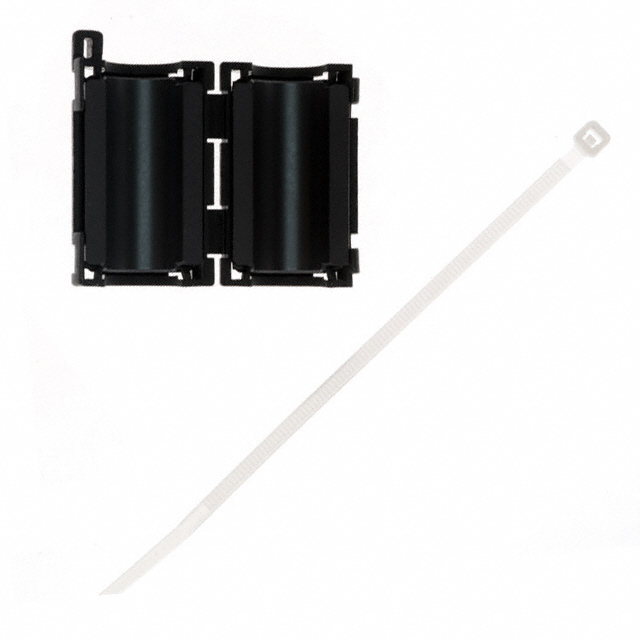

ZCAT3035-1330-BK

产品分类: 磁芯
厂牌: TDK
产品描述: 125mm2 30mm 30 底座安装 39mm*30mm*30mm
供应商型号: 31M-ZCAT3035-1330-BK
供应商: 云汉优选
标准整包数: 1
TDK 磁芯 ZCAT3035-1330-BK

ZCAT3035-1330-BK概述


    产品简介


    ZCAT系列钳位滤波器 是TDK公司设计的一款专为电缆使用的电磁兼容(EMC)组件。这些滤波器采用独特的结构,将磁芯集成在塑料外壳中,从而可以轻松安装在接口电缆和电源电缆上,无需切断电缆。ZCAT系列滤波器凭借高频率吸收特性的磁芯,能够有效吸收高频噪声,尤其适用于共模噪声的抑制,而不会影响信号质量。该系列产品广泛应用于各种电子设备,如个人电脑、文字处理机、显示器、硬盘驱动器、数字电话、音频设备、电子乐器、视频游戏、复印机和传真机等。

    技术参数


    主要技术参数 包括:
    - 阻抗值:范围在20到150Ω之间(不同型号有所差异)。
    - 频率响应:在10至500MHz频段范围内,能够有效吸收高频噪声。
    - 工作温度范围:-40°C 至 85°C。
    - 外形尺寸:多种型号提供不同的外径和长度尺寸以适应不同直径的电缆。
    - 适用电缆尺寸:根据型号不同,适用于不同直径的电缆,具体参见下表。
    - 重量:根据型号不同,单个产品的重量有所变化,轻型型号重量仅为几克。
    型号规格表:
    | 型号 | 尺寸(mm) | 适用电缆直径(mm) |
    |
    | ZCAT1518-0730(-BK) | 22±1, 18±1, 7±1, 15±1 | 7max. |
    | ZCAT2017-0930(-BK) | 21±1, 17±1, 9±1, 20±1 | 9max. |
    | ZCAT2032-0930(-BK) | 36±1, 32±1, 9±1, 19.5±1 | 9max. |

    产品特点和优势


    - 一体化设计:将磁芯和塑料外壳集成,使得安装过程简单便捷。
    - 高频率吸收性能:利用磁芯的高频率吸收特性,有效消除高频噪声。
    - 共模噪声抑制:不干扰信号质量的同时,能够有效地抑制共模噪声。
    - 多型号选择:覆盖多种电缆尺寸,满足不同需求。

    应用案例和使用建议


    典型应用场景:ZCAT系列钳位滤波器广泛应用于多种电子设备,如个人电脑、手机、音频设备等。例如,在一个典型的台式计算机系统中,这些滤波器通常安装在电源线和信号传输线上,以确保设备正常运行并减少电磁干扰。
    使用建议:
    - 在安装时请确保滤波器与电缆直径匹配。
    - 安装前需检查电缆直径是否超过滤波器内部直径,避免损坏磁芯。
    - 确保安装过程中滤波器不受到机械冲击或跌落。

    兼容性和支持


    ZCAT系列钳位滤波器支持多种电缆直径,并且提供了详细的安装指南和测试报告,以帮助用户正确安全地使用产品。制造商提供了一定的售后支持,但请注意某些型号可能不再推荐用于新设计。

    常见问题与解决方案


    - 问题1:无法正确安装滤波器。
    - 解决方法:检查电缆直径是否符合滤波器要求,按照安装说明进行操作。

    - 问题2:设备仍存在电磁干扰。
    - 解决方法:确认滤波器是否安装正确,或考虑增加其他屏蔽措施。

    总结和推荐


    ZCAT系列钳位滤波器凭借其卓越的高频噪声吸收性能和易于安装的特点,在电子设备中发挥着重要作用。无论是桌面计算机还是音频设备,它们都能提供可靠的电磁兼容性保障。因此,对于需要高可靠性及低电磁干扰的电子设备,推荐使用ZCAT系列钳位滤波器。但请在设计阶段充分考虑兼容性和适用条件,以确保最佳使用效果。

ZCAT3035-1330-BK参数

参数
磁路截面积 125mm2
初始磁导率 -
电感系数(AI) -
磁体体积 -
有效磁导率 -
磁路长度 -
磁心因数(ΣI/A) -
有效面积(Ae) -
容差 -
磁芯材料 30
直径 30mm
长*宽*高 39mm*30mm*30mm
安装方式 底座安装
应用等级 工业级
零件状态 在售
包装方式 散装

ZCAT3035-1330-BK厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

ZCAT3035-1330-BK数据手册

厂牌 PDF简要描述 下载
TDK 磁芯 TDK ZCAT3035-1330-BK ZCAT3035-1330-BK数据手册

ZCAT3035-1330-BK封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 12.4773
10+ ¥ 10.7142
30+ ¥ 9.3717
100+ ¥ 8.5083
500+ ¥ 8.1545
1000+ ¥ 7.85
库存: 2977
起订量: 1 增量: 40
交货地:
最小起订量为:1
合计: ¥ 12.47
