首页  >  产品百科  >  TPLC553030-592H

TPLC553030-592H

产品分类: 天线
厂牌: TDK
产品描述: 70Ω 贴片安装 5.5mm*3mm*3mm
供应商型号: 11M-TPLC553030-592H
供应商: 云汉优选
标准整包数: 1

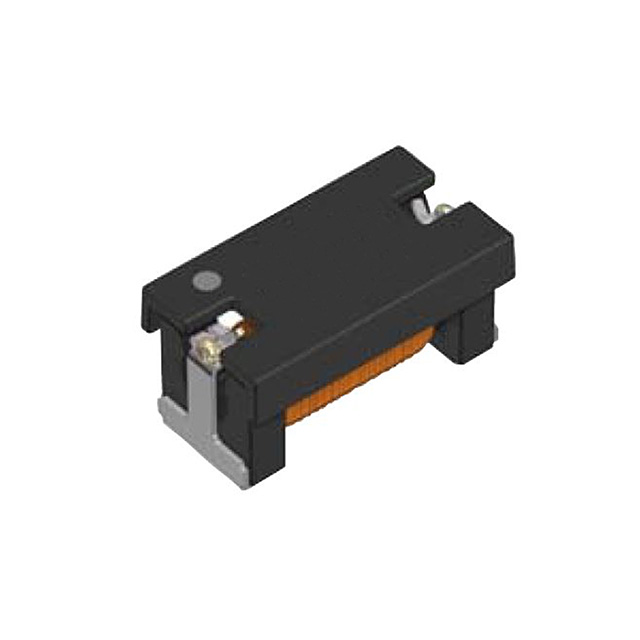

TDK 天线 TPLC553030-592H

TPLC553030-592H概述

    应答器线圈 TPLC553030 技术手册

    产品简介


    应答器线圈是一种专为车载用途设计的高可靠性电感元件。本款 TPLC553030 型应答器线圈,尺寸为 5.5mm x 3.0mm x 3.0mm,适用于轮胎气压监视系统(TPMS)等汽车电子设备。该产品具备高耐热性和良好的焊接稳定性,同时符合严格的 AEC-Q200 标准,适用于极端的工作环境。

    技术参数


    - 电感值:5.89 mH
    - 电感容差:±3%
    - 测定频率:35 kHz 至 125 kHz
    - 直流电阻:70 Ω
    - 工作温度范围:-40°C 至 +125°C
    - 保存温度范围:-40°C 至 +125°C
    - 包装数量:每卷 2500 个
    - RoHS 和 REACH:SVHC-Free,符合 RoHS 标准

    产品特点和优势


    1. 高可靠性:经过严格测试,符合 AEC-Q200 标准,确保在车载环境下的高可靠性。
    2. 宽温范围:能够在极端温度条件下稳定工作,适应汽车环境的需求。
    3. 高耐热性:采用高耐热线材,提升焊接接合的牢固度。
    4. 兼容性强:适用于多种车载系统,尤其是轮胎气压监视系统(TPMS)。

    应用案例和使用建议


    - 应用案例:广泛应用于汽车轮胎气压监视系统(TPMS)中,用于监测轮胎内部压力的变化。
    - 使用建议:
    - 在焊接过程中要特别注意预热步骤,以防止过度加热导致的性能下降。
    - 确保焊接温度与芯片温度之间的温差不超过 150°C。
    - 在安装完成后,避免印刷电路板的整体变形或局部变形对芯片造成额外应力。

    兼容性和支持


    - 兼容性:与现有的汽车电子系统高度兼容,适用于多种车载设备。
    - 支持服务:制造商提供全面的技术支持和维护服务,确保产品在实际应用中的稳定运行。

    常见问题与解决方案


    1. 问题:焊接后电感值不稳定。
    - 解决方案:检查焊接过程是否严格按照预热和焊接温度要求执行。
    2. 问题:端子电极可焊性老化。
    - 解决方案:确保保存时间不超过 12 个月,并保持保存条件在温度 5 ~ 40°C、湿度 10 ~ 75%RH 以内。
    3. 问题:产品在高温环境下性能降低。
    - 解决方案:进行详细的热设计,确保散热良好,避免过热导致性能降低。

    总结和推荐


    总体来说,TPLC553030 应答器线圈是一款高性能、高可靠性的车载电子元器件,适合用于各种汽车电子系统。其独特的高耐热性和宽温范围使其在复杂的工作环境中表现出色。如果你正在寻找一款能够承受苛刻环境且稳定可靠的应答器线圈,TPLC553030 是一个理想的选择。我们强烈推荐这一产品。

TPLC553030-592H参数

参数
阻抗 70Ω
额定功率 -
天线类型 -
中心频率 -
支持协议 -
典型天线增益 -
最大电压驻波比 -
带宽 -
长*宽*高 5.5mm*3mm*3mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

TPLC553030-592H厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

TPLC553030-592H数据手册

厂牌 PDF简要描述 下载
TDK 天线 TDK TPLC553030-592H TPLC553030-592H数据手册

TPLC553030-592H封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 0.92
10+ ¥ 0.87
100+ ¥ 0.83
500+ ¥ 0.8
1000+ ¥ 0.78
库存: 1300
起订量: 1 增量: 2500
交货地:
最小起订量为:1
合计: ¥ 0.92
