B66417U0250K187

产品分类: 磁芯
厂牌: TDK
产品描述: ±10% 31mm2 1.46cm3 47mm 2200µi 300μe 31mm2 EFD 1.52mm-1 20mm*6.65mm*10mm
供应商型号: 3770731
供应商: 海外现货
标准整包数: 1

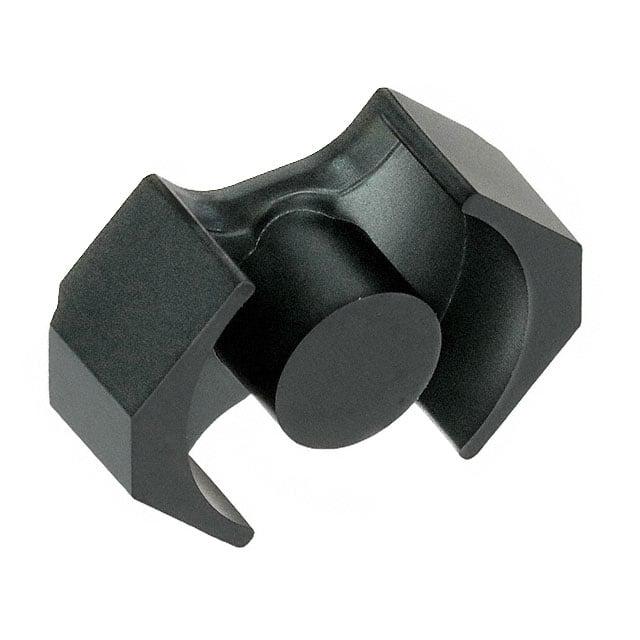

TDK 磁芯 B66417U0250K187

B66417U0250K187概述


    产品简介


    产品类型:本产品是TDK Electronics AG生产的EFD 20/10/7磁芯及配件,型号为B66417和B66418。这种磁芯主要用于高频变压器设计,特别适用于直流/交流转换器。
    主要功能:这些磁芯具有低中心柱的设计,有助于特别扁平化的变压器设计。它们在高频应用中表现出色,适合于DC/DC转换器的应用。
    应用领域:这类磁芯广泛应用于开关电源、变频器、通信设备、计算机、工业自动化等领域。

    技术参数


    | 参数 | 值 |

    | 磁路长度(Σl/A) | 1.52 mm⁻¹ |
    | 外形尺寸(lₑ) | 47 mm |
    | 有效截面积(Aₑ) | 31 mm² |
    | 最小截面积(Amin) | 31 mm² |
    | 磁芯体积(Ve) | 1460 mm³ |
    | 约重 | 7.2 g/套 |
    | 空气隙情况 | 可根据需求提供不同AL值和空气隙 |
    | AL值(典型) | N87: 1200 ±10%, 1440 < 0.29 (50 mT, 500 kHz, 100 °C) |
    | 订货代码 | B66417G0000X187 |

    产品特点和优势


    - 扁平化设计:特有的扁平化设计使变压器更为紧凑,提高了空间利用率。
    - 优异的磁性能:低中心柱的设计保证了高磁导率,有助于降低损耗,提高效率。
    - 广泛的温度适应性:能够在宽广的工作温度范围内保持稳定性能,适应各种恶劣环境。

    应用案例和使用建议


    应用案例:该磁芯可以用于多种开关电源设计,特别是在那些需要扁平化结构和高效率转换的场合。例如,在高频变压器中,这些磁芯可以显著减少损耗并提高效率。
    使用建议:在使用过程中,应确保遵循正确的加工指南,特别是绕线和焊接过程。这不仅可以避免损坏磁芯,还可以确保产品长期稳定运行。

    兼容性和支持


    兼容性:本产品设计时充分考虑与其他电子元件的兼容性,但使用时仍需确保符合特定的设计要求。
    支持和维护:制造商提供了详细的加工指南和技术支持文档,以帮助客户正确使用产品并处理潜在问题。

    常见问题与解决方案


    1. 问题:绕线时磁芯易受损。
    解决方案:确保绕线开始时张力适中,避免过度拉扯导致磁芯损坏。
    2. 问题:焊接时影响磁芯完整性。
    解决方案:严格控制焊接时间和温度,以防止热应力对磁芯造成损伤。

    总结和推荐


    综上所述,EFD 20/10/7磁芯系列因其优异的磁性能和稳定的温度特性,在DC/DC转换器和高频变压器设计中表现出色。它不仅满足高效能需求,而且易于集成,因此推荐在相关应用场景中使用。对于需要扁平化设计和高效率转换的电源系统,此系列产品是理想选择。

B66417U0250K187参数

参数
磁路截面积 31mm2
磁体体积 1.46cm3
磁芯材料 EFD
直径 -
磁路长度 47mm
初始磁导率 2200µi
有效面积(Ae) 31mm2
磁心因数(ΣI/A) 1.52mm-1
电感系数(AI) -
容差 ±10%
有效磁导率 300μe
长*宽*高 20mm*6.65mm*10mm
零件状态 在售
包装方式 盒装,散装
