ZCAT2132-1130

产品分类: 磁芯
厂牌: TDK
产品描述: TDK 扣式磁环 ZCAT系列 11mm孔径
供应商型号: 31M-ZCAT2132-1130
供应商: 云汉优选
标准整包数: 1

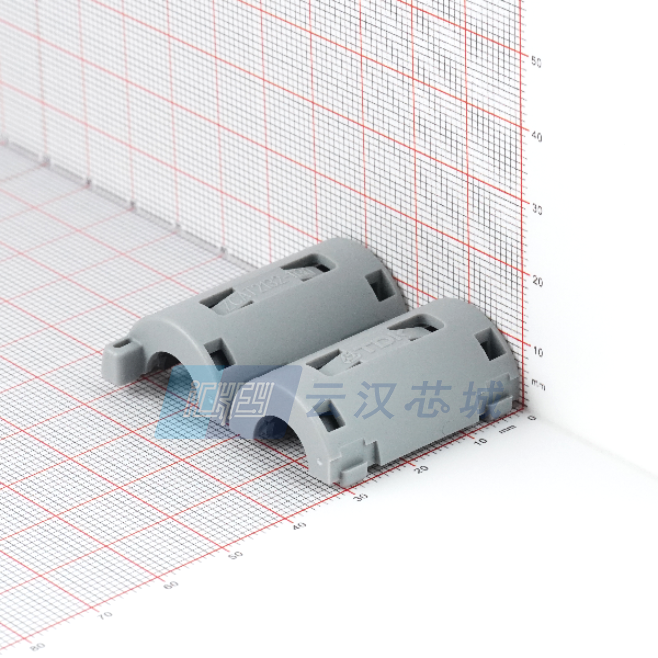

TDK 磁芯 ZCAT2132-1130

ZCAT2132-1130概述

    针对电缆的钳位滤波器ZCAT系列:技术手册详解

    产品简介


    钳位滤波器ZCAT系列是专门设计用于计算机(PCs)、文字处理器、显示器、硬盘驱动器(HDDs)、数字电话、音频设备、电子乐器、视频游戏机、复印机和传真机等多种电子设备的电磁干扰(EMI)防护产品。ZCAT系列通过独特的结构,将铁氧体核心嵌入塑料壳体内,使得它们能够轻松安装到接口电缆和电源线上,而无需剪断电缆。

    技术参数


    | 产品型号 | 尺寸(mm) | 内径尺寸(mm) | 适用电缆直径范围(mm) |
    ||
    | ZCAT1518-0730(-BK)| 22±1 × 18±1 × 7±1 × 15±1 | 7 ± 1 | 7 最大 |
    | ZCAT2017-0930(-BK)| 21±1 × 17±1 × 9±1 × 20±1 | 9 ± 1 | 9 最大 |
    | ZCAT2032-0930(-BK)| 36±1 × 32±1 × 9±1 × 19.5±1 | 9 ± 1 | 9 最大 |
    | ZCAT2132-1130(-BK)| 36±1 × 32±1 × 11±1 × 20.5±1 | 11 ± 1 | 11 最大 |
    阻抗参数:
    - 在 10 到 100 MHz 范围内,阻抗 ≥ 25Ω
    - 在 100 到 500 MHz 范围内,阻抗 ≥ 50Ω
    - 操作温度范围:-40°C 至 +85°C

    产品特点和优势


    - 易于安装:ZCAT系列利用独特的结构设计,使得滤波器可以通过一次性触碰即可安装到电缆上,无需剪断电缆,方便快捷。
    - 高性能吸收:利用铁氧体核心的高频吸收特性,能够高效地吸收高频率噪声。
    - 适用于多种应用:适用于广泛的电子产品,从简单的个人电脑到复杂的医疗设备。

    应用案例和使用建议


    - 典型应用:PCs、HDDs、音频设备等。
    - 使用建议:在安装时确认电缆直径是否符合产品要求,以避免损坏内部铁氧体核心。在使用过程中,注意不要过度弯曲或拉伸电缆,以免影响滤波效果。

    兼容性和支持


    - ZCAT系列适用于各种不同直径的电缆,如USB、IEEE1394接口电缆,具体见上表。
    - 厂商提供技术支持和售后服务,确保用户能够正确安装和使用产品。

    常见问题与解决方案


    1. 问题:无法安装到电缆上。
    - 解决方案:检查电缆直径是否符合产品要求,确保按照说明书操作。
    2. 问题:阻抗性能不达标。
    - 解决方案:确认使用方法正确,并检查是否符合规定的操作温度范围。

    总结和推荐


    ZCAT系列钳位滤波器凭借其独特的安装方式、优异的高频噪声吸收性能和广泛的应用场景,成为众多电子设备中不可或缺的EMI防护元件。对于需要进行EMI保护的设计项目,强烈推荐使用ZCAT系列钳位滤波器,尤其是针对需要简化安装过程和提高系统可靠性的场合。

ZCAT2132-1130参数

参数
磁芯材料 30
磁体体积 -
电感系数(AI) -
磁心因数(ΣI/A) -
磁路截面积 -
有效磁导率 -
有效面积(Ae) -
直径 20.5mm
磁路长度 -
初始磁导率 -
容差 -
长*宽*高 36mm*20.5mm*20.5mm
安装方式 底座安装
零件状态 在售
包装方式 散装,卷带包装

ZCAT2132-1130厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

ZCAT2132-1130数据手册

厂牌 PDF简要描述 下载
TDK 磁芯 TDK ZCAT2132-1130 ZCAT2132-1130数据手册

ZCAT2132-1130封装设计

查看详情并下载
Symbol
Footprint
3D Model
