首页  >  产品百科  >  ZCAT3618-2630DT

ZCAT3618-2630DT

产品分类: 磁芯
厂牌: TDK
产品描述: Ferrite Core Clamp Core 30-Material
供应商型号: 1503720
供应商: element14
标准整包数: 1

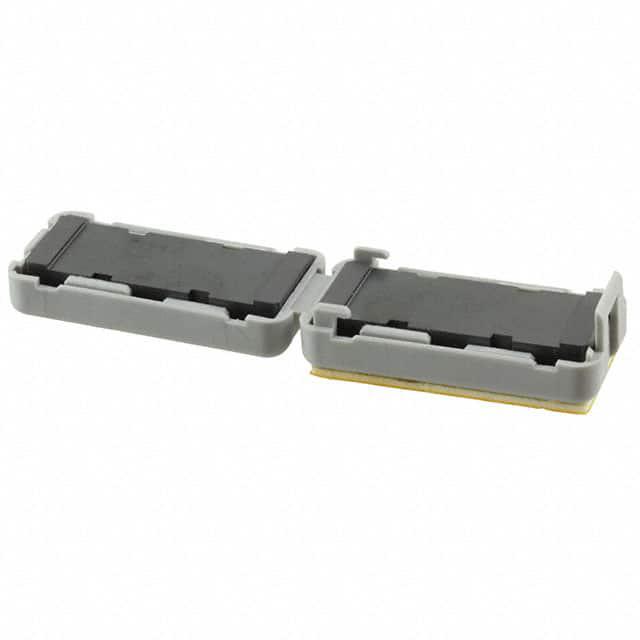

TDK 磁芯 ZCAT3618-2630DT

ZCAT3618-2630DT概述

    ZCAT系列钳位滤波器技术手册

    产品简介


    ZCAT系列钳位滤波器主要用于电缆上的电磁干扰(EMI)抑制。这类滤波器采用独特的结构,将磁芯嵌入塑料壳体内,可以通过按压的方式直接安装到接口电缆和电源电缆上,无需切断电缆。这些滤波器利用磁芯的高频吸收特性,能够有效抑制高频率噪声,特别是在共模噪声方面表现出色,能够作为有效的抗干扰措施而不影响信号质量。本系列产品广泛应用于个人电脑、文字处理器、显示器、硬盘驱动器、数字电话、音频设备、电子乐器、视频游戏、复印机和传真机等设备中。

    技术参数


    | 型号 | 阻抗值[min] | 工作温度范围 | 单个重量(克) | 尺寸(mm) |

    | ZCAT1518-0730(-BK)| 25 (10-100 MHz), 50 (100-500 MHz) | -40至85°C | 6 | 22±1 x 18±1 x 7±1 x 15±1 |
    | ZCAT2017-0930(-BK)| 20 (10-100 MHz), 50 (100-500 MHz) | -40至85°C | 11 | 21±1 x 17±1 x 9±1 x 20±1 |
    | ZCAT2032-0930(-BK)| 50 (10-100 MHz), 100 (100-500 MHz)| -40至85°C | 21 | 36±1 x 32±1 x 9±1 x 19.5±1 |
    | ZCAT2132-1130(-BK)| 40 (10-100 MHz), 80 (100-500 MHz)| -40至85°C | 22 | 36±1 x 32±1 x 11±1 x 20.5±1 |

    产品特点和优势


    1. 易安装性:通过磁芯与塑料壳体集成的设计,用户可以直接将滤波器按压安装到电缆上,无需任何工具或切割电缆,极大地方便了安装过程。
    2. 高效抗干扰能力:磁芯具备优异的高频吸收特性,能够有效地抑制高频噪声,特别是对共模噪声具有很好的效果。
    3. 适用范围广:根据电缆直径的不同,ZCAT系列提供了多种型号,可以覆盖各种大小的电缆尺寸,具有广泛的适用性。

    应用案例和使用建议


    应用案例
    ZCAT系列滤波器被广泛应用在个人电脑、文字处理器、显示器、硬盘驱动器、数字电话、音频设备等电子产品中。这些设备经常需要处理高速信号传输,因此容易受到电磁干扰的影响,而ZCAT系列滤波器正好可以有效解决这一问题。
    使用建议
    1. 在安装前,请确保所使用的电缆直径不超过滤波器内部直径。
    2. 安装过程中要避免强行按压,以免损坏产品。
    3. 使用时注意不要将产品暴露在磁场或强磁力下。

    兼容性和支持


    本产品与各种电缆的兼容性良好,可根据不同的电缆直径选择相应的型号。制造商提供一定的技术支持和服务,包括但不限于产品安装指导、故障排查等。

    常见问题与解决方案


    1. 问题:无法将滤波器安装到电缆上。
    - 解决方案:检查电缆直径是否超过滤波器的适用范围,确保按照正确的方向安装。

    2. 问题:产品出现裂痕。
    - 解决方案:确认储存条件符合要求(温度:5至40°C,湿度:20至75%RH),并且在操作时小心轻放,避免跌落或受到剧烈撞击。

    总结和推荐


    总体而言,ZCAT系列钳位滤波器凭借其易安装、高效的抗干扰能力和广泛的适用性,在市场上具有较强的竞争力。建议在需要进行电缆电磁干扰抑制的应用场景中选用此产品。对于一些特殊要求较高的应用场合,如航空航天、医疗设备等,则需谨慎选择并可能需要进一步的技术咨询。

ZCAT3618-2630DT参数

参数
有效面积(Ae) -
磁路长度 -
电感系数(AI) -
直径 -
容差 -
初始磁导率 -
有效磁导率 -
磁芯材料 -
磁路截面积 -
磁心因数(ΣI/A) -
磁体体积 -
长*宽*高 17.5mm*35.5mm*12.5mm
安装方式 自由悬挂
零件状态 新设计不推荐
包装方式 散装

ZCAT3618-2630DT厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

ZCAT3618-2630DT数据手册

厂牌 PDF简要描述 下载
TDK 磁芯 TDK ZCAT3618-2630DT ZCAT3618-2630DT数据手册

ZCAT3618-2630DT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 19.5432
10+ ¥ 16.9116
50+ ¥ 12.26
100+ ¥ 11.52
200+ ¥ 11.2
480+ ¥ 10.87
库存: 340
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 19.54
