首页  >  产品百科  >  B66325G1000X127

B66325G1000X127

产品分类: 磁芯
厂牌: TDK
产品描述: E 42mm*15.2mm*21.2mm
供应商型号: 495-B66325G1000X127-ND
供应商: Digi-Key
标准整包数: 1

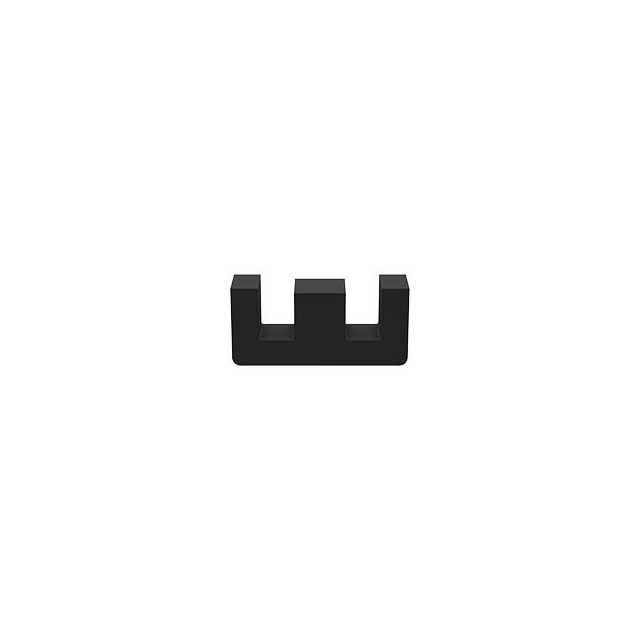

TDK 磁芯 B66325G1000X127

B66325G1000X127概述


    产品简介


    本手册介绍的是TDK Electronics AG生产的B66325系列磁芯。这些磁芯属于E型磁芯,主要用于电感器、变压器等电磁元件。它们广泛应用于电源、通讯设备和各类电子电路中,提供高效的能量传输和信号处理能力。

    技术参数


    - 产品型号: B66325G0000X130, B66325G0000X127, B66325G0000X187, B66325G0000X197, B66325G0000X195
    - 尺寸: E 42/21/15
    - 重量: 88克/套
    - 有效磁路径长 (le): 97毫米
    - 有效磁面积 (Ae): 178平方毫米
    - 最小磁面积 (Amin): 175平方毫米
    - 磁芯体积 (Ve): 17300立方毫米
    - 非气隙状态: 磁通量系数 (Σl/A): 0.54 mm-1
    - 气隙状态: 气隙长度可变,材料N27, N87, N97, N95均有对应的气隙长度和AL值。
    - 磁导率 (μe): 材料N27为647, 材料N87为328, 材料N97为164, 材料N95为118。
    - 最大磁感应强度: 材料N27为<3.30 (200 mT, 25 kHz, 100 °C),材料N87为<9.00 (200 mT, 100 kHz, 100 °C),材料N97为<8.00 (200 mT, 100 kHz, 100 °C)。
    - 直流偏置磁通密度 (BDC): 见具体材料描述。
    - 饱和电流: 计算公式见“E型磁芯:一般信息”。

    产品特点和优势


    1. 高效率: 该磁芯具有较高的磁导率(μe),能够在高频条件下保持稳定的磁性能。
    2. 低损耗: 由于磁芯材料具有优良的损耗特性,使得其在高频工作条件下仍能保持较低的损耗。
    3. 宽温范围: 磁芯的工作温度范围广泛,适用于各种恶劣环境。
    4. 高可靠性: 经过严格测试,确保其在长期运行中具有出色的稳定性和耐用性。

    应用案例和使用建议


    应用案例:
    - 开关电源: 利用该磁芯制作的电感器可以在开关电源中作为储能元件,提高转换效率。
    - 滤波器: 用于信号处理的滤波器中,可以有效地滤除噪声,提升信号质量。
    使用建议:
    1. 装配过程中需注意机械应力: 装配时应轻柔,避免强力拉扯导致管体变形或管帽损坏。
    2. 焊接过程需谨慎: 长时间高温焊接会损坏元件,焊接时间应控制在合理范围内。
    3. 考虑热效应: 工作时应注意散热,特别是在高频率、高磁通密度下工作时,防止过热导致性能下降。

    兼容性和支持


    - 兼容性: 该磁芯仅与TDK Electronics的其他附件兼容,不保证与第三方制造商的产品兼容。
    - 技术支持: TDK Electronics提供了详细的技术文档和支持服务,客户可以通过官网或其他渠道获取更多信息。

    常见问题与解决方案


    1. 问: 管帽容易损坏怎么办?
    答: 装配过程中动作应轻柔,避免过度用力。

    2. 问: 磁芯在高温环境下性能降低怎么办?
    答: 在设计电路时应考虑散热措施,如加装散热片或风扇。
    3. 问: 磁芯出现噪音怎么办?
    答: 可能是磁芯材料或结构设计问题,需要检查磁芯和电路的设计合理性。

    总结和推荐


    综上所述,TDK Electronics的B66325系列磁芯具备高效率、低损耗和宽温范围的特点,在多种应用中表现出色。尽管存在一些使用上的注意事项,但通过合理的装配和设计,这些问题都可以得到有效解决。因此,强烈推荐该产品用于需要高效能量传输和信号处理的应用场景中。

B66325G1000X127参数

参数
电感系数(AI) -
初始磁导率 -
直径 -
有效磁导率 -
磁路截面积 -
有效面积(Ae) -
磁心因数(ΣI/A) -
磁芯材料 E
磁体体积 -
容差 -
磁路长度 -
长*宽*高 42mm*15.2mm*21.2mm
零件状态 在售
包装方式 盒装,散装

B66325G1000X127厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B66325G1000X127数据手册

厂牌 PDF简要描述 下载
TDK 磁芯 TDK B66325G1000X127 B66325G1000X127数据手册

B66325G1000X127封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.8448 ¥ 35.0877
10+ $ 2.5386 ¥ 23.1676
50+ $ 1.8868 ¥ 17.2187
208+ $ 1.6367 ¥ 14.9365
库存: 801
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 35.08
直接购买
加入购物车
