首页  >  产品百科  >  HF70ACC575032-T

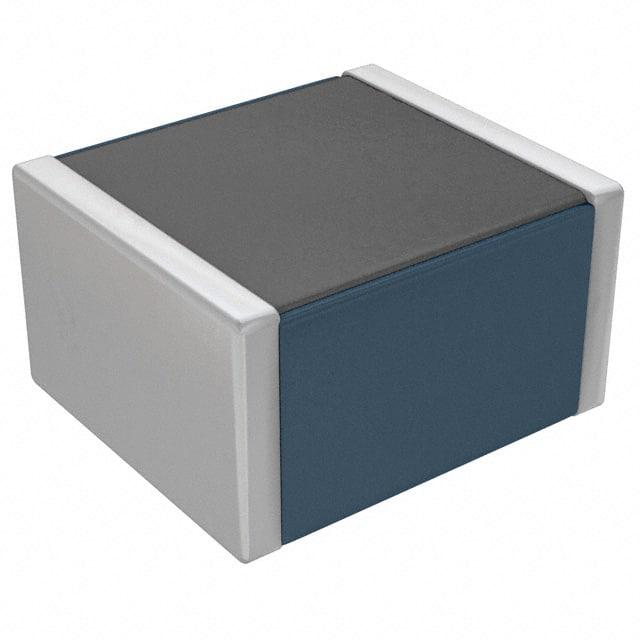

HF70ACC575032-T

产品分类: 磁珠
厂牌: TDK
产品描述: 3A 300Ω@100MHz 40mΩ 2220 贴片安装 5.7mm*5mm*3.5mm
供应商型号: 445-6188-6-ND
供应商: Digi-Key
标准整包数: 1

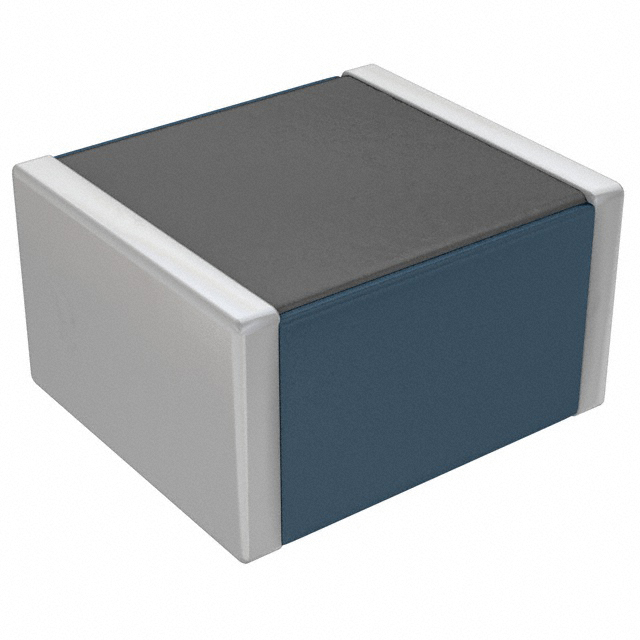

TDK 磁珠 HF70ACC575032-T

HF70ACC575032-T概述


    产品简介


    EMC Components ACC系列 铁氧体磁珠
    EMC Components ACC系列铁氧体磁珠是一种表面贴装(SMD)型电感元件,主要用于电磁干扰(EMI)抑制。该系列产品包含4种额定电流为1.5A的产品和3种额定电流为3A的产品,每个类型的频率特性范围广泛,适用于多种应用场景。ACC系列产品的设计使其能够轻松适应各种电路板上的直流电源线,提供有效的电磁干扰抑制。

    技术参数


    | 型号 | 尺寸 (mm) | 阻抗 (Ω) [100MHz] | 最大直流电阻 (Ω) | 最大额定电流 (A) |

    | HF201209 | 2±0.2 x 1.25±0.2 x 0.9±0.2 x 0.3±0.2 | 10±25% | 0.03 | 1.5 |
    | HF321611 | 3.2±0.2 x 1.6±0.2 x 1.1±0.2 x 0.3±0.2 | 26±25% | 0.04 | 1.5 |
    | HF322513 | 3.2±0.3 x 2.5±0.2 x 1.3±0.2 x 0.3±0.2 | 52±25% | 0.05 | 1.5 |
    | HF453215 | 4.5±0.25 x 3.2±0.25 x 1.5±0.25 x 0.3±0.2 | 120±25% | 0.05 | 1.5 |
    | HF575018 | 5.7±0.4 x 5±0.3 x 1.8±0.3 x 0.2 | 150±25% | 0.04 | 3 |
    | HF575032 | 5.7±0.4 x 5±0.3 x 3.2±0.3 x 0.2 | 300±25% | 0.04 | 3 |
    | HF635050 | 6.4±0.4 x 5±0.3 x 4.74±0.3 x 0.2 | 500±25% | 0.04 | 3 |

    产品特点和优势


    - 种类丰富:ACC系列提供了多种不同尺寸和规格的产品,可满足不同电流和阻抗需求的应用场景。
    - 高可靠性:最大电流分别为1.5A和3A,适用于多种功率要求的电路。
    - 有效抑制电磁干扰:通过插入电路板的直流电源线,ACC系列可以有效抑制宽频带内的电磁干扰。
    - 易于安装:表面贴装设计便于在PCB上进行快速组装和布局。

    应用案例和使用建议


    应用案例
    - 汽车电子:用于车载信息娱乐系统、车灯控制模块等,确保稳定的电源供给和减少电磁干扰。
    - 工业控制:应用于工业自动化控制系统,保护敏感的控制器免受外部电磁干扰的影响。
    - 消费电子:适用于移动设备、家用电器等,提高产品的抗干扰能力。
    使用建议
    - 在安装前,确保选择合适的尺寸和规格以匹配实际应用场景的电流和阻抗要求。
    - 注意散热设计,特别是在高电流应用中,避免过热导致的性能下降。
    - 在高频应用中,合理布局磁珠的位置,确保其能发挥最佳的滤波效果。

    兼容性和支持


    - 兼容性:ACC系列铁氧体磁珠与标准的表面贴装工艺完全兼容,适合现有的生产流程。
    - 支持和服务:制造商提供了详细的技术文档和支持服务,包括产品选型指南、安装指导和售后服务等。

    常见问题与解决方案


    1. 问题:产品在使用过程中出现发热严重的情况。
    解决方案:检查是否选择了合适的型号,确认电流负载是否在额定范围内;调整散热设计,增加散热片或改善空气流通。
    2. 问题:产品在焊接过程中容易损坏。
    解决方案:确保采用适当的焊接温度和时间,遵循制造商的焊接指导;选择合适的焊料并正确操作焊接设备。
    3. 问题:电磁干扰抑制效果不理想。
    解决方案:检查磁珠的频率响应特性是否与应用环境匹配;优化PCB布线,缩短信号路径并避免不必要的干扰源。

    总结和推荐


    EMC Components ACC系列铁氧体磁珠凭借其广泛的型号选择、高可靠性以及强大的电磁干扰抑制能力,在多个应用领域表现出色。对于需要高效电磁干扰抑制的应用,ACC系列是一个值得信赖的选择。综上所述,我们强烈推荐该系列产品用于多种电子设备的设计和制造中。

HF70ACC575032-T参数

参数
阻抗@频率 300Ω@100MHz
直流电阻(DCR) 40mΩ
额定电流 3A
长*宽*高 5.7mm*5mm*3.5mm
通用封装 2220
安装方式 贴片安装
零件状态 最后售卖
包装方式 卷带包装

HF70ACC575032-T厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

HF70ACC575032-T数据手册

厂牌 PDF简要描述 下载
TDK 磁珠 TDK HF70ACC575032-T HF70ACC575032-T数据手册

HF70ACC575032-T封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.874 ¥ 7.4592
库存: 0
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 0
直接购买
加入购物车
