HF70ACB453215-T

产品分类: 磁珠
厂牌: TDK
产品描述: 300mA 120Ω@100MHz 400mΩ 1812 贴片安装 4.5mm*3.2mm*1.75mm
供应商型号: 12M-HF70ACB453215-T
供应商: 云汉优选
标准整包数: 5000

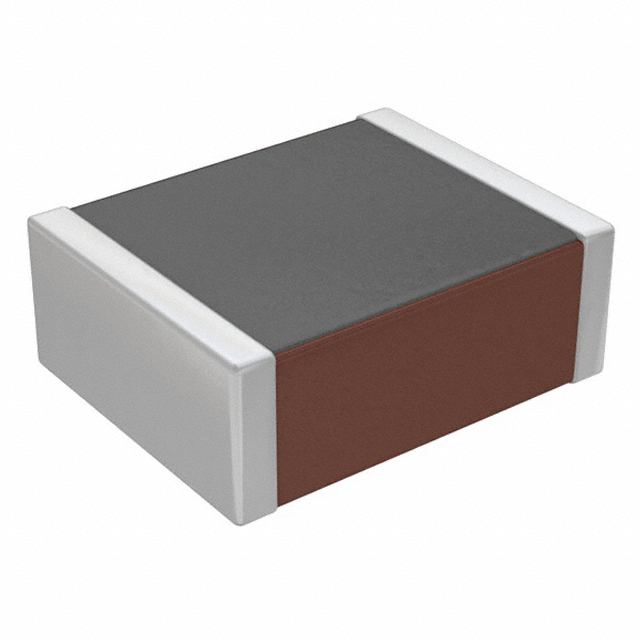

TDK 磁珠 HF70ACB453215-T

HF70ACB453215-T概述

    电子元器件产品技术手册

    1. 产品简介


    HFxxACB4532芯片电感是一款专为一般信号线设计的电磁兼容(EMC)组件。该产品属于HF-ACB系列,主要用于噪声抑制,适用于各种频率特性。其无方向性设计使得安装更为便捷。主要应用于DSC(数码单镜反光相机)、DVC(数字视频摄像机)、PC(个人电脑)、TV(电视)、打印机、游戏机、智能电网、无线基站及工业设备等领域。

    2. 技术参数


    - 温度范围:工作温度范围为–40°C至+125°C,存储温度同样为–40°C至+125°C。
    - 尺寸规格:4.5×3.2×1.5毫米(长×宽×高)。
    - 包装数量:每卷包含1000个组件。
    - 重量:每个组件重约94毫克。
    - 阻抗与额定电流:
    - 额定电流最大值为300mA。
    - 阻抗范围为120Ω至70Ω,容差均为±25%,额定频率为100MHz。


    3. 产品特点和优势


    HFxxACB4532芯片电感拥有多种材料组合以实现不同频率特性的噪声抑制。其独特的多材料复合结构使其能够适应广泛的应用需求。此外,无方向性设计使其安装更加灵活便捷,降低了安装错误的风险。

    4. 应用案例和使用建议


    该产品可应用于各类消费电子产品及工业设备中的信号线噪声去除,如DSC、DVC、PC等。在实际使用时,需要注意以下几点:
    - 在使用前请确保了解所有具体的技术规格和安全要求。
    - 储存时需遵循5°C至40°C、湿度不超过75%RH的条件。
    - 焊接前必须进行预热,预热温度不应使芯片温度与焊料温度温差超过150°C。
    - 确保电路板的整体及局部变形不会对芯片产生过大的应力。

    5. 兼容性和支持


    HFxxACB4532符合RoHS指令,且不含卤素,适合使用无铅焊料。制造商提供了详细的交付规范及焊接工艺指导,包括推荐的回流焊接曲线。对于超出一般用途的应用场合(如航空航天、医疗设备等),建议直接联系制造商以获得特定支持。

    6. 常见问题与解决方案


    - Q: 如何正确储存HFxxACB4532?
    - A: 确保储存环境温度在5°C至40°C之间,湿度不超过75%RH。

    - Q: 产品如何避免静电损害?
    - A: 使用防静电腕带将人体静电通过接地线导走。

    7. 总结和推荐


    HFxxACB4532芯片电感凭借其广泛的频率特性、无方向性设计和优异的电气性能,在消费类电子产品和工业设备领域具有很高的市场竞争力。我们强烈推荐此产品用于信号线噪声消除,尤其适用于需要高性能、稳定性和可靠性的一般信号线路。在遵循正确的使用指南下,HFxxACB4532将是您的最佳选择。

HF70ACB453215-T参数

参数
额定电流 300mA
阻抗@频率 120Ω@100MHz
直流电阻(DCR) 400mΩ
长*宽*高 4.5mm*3.2mm*1.75mm
通用封装 1812
安装方式 贴片安装
应用等级 工业级
零件状态 最后售卖
包装方式 卷带包装

HF70ACB453215-T厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

HF70ACB453215-T数据手册

厂牌 PDF简要描述 下载
TDK 磁珠 TDK HF70ACB453215-T HF70ACB453215-T数据手册

HF70ACB453215-T封装设计

查看详情并下载
Symbol
Footprint
3D Model
