首页  >  产品百科  >  MMZ2012S800ATD25

MMZ2012S800ATD25

产品分类: 磁珠
厂牌: TDK
产品描述: 800mA 80Ω@100MHz 100mΩ 0805 贴片安装 2mm*1.25mm*1.05mm
供应商型号: Q-RBT-MMZ2012S800ATD25
供应商: 海外现货
标准整包数: 1

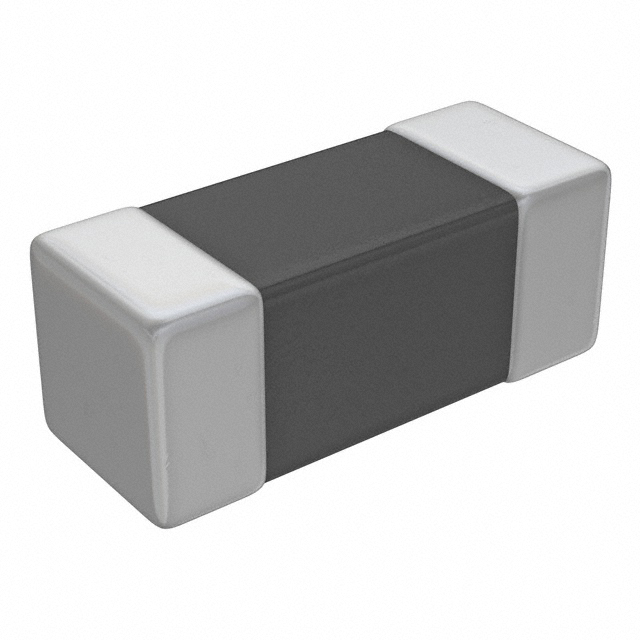

TDK 磁珠 MMZ2012S800ATD25

MMZ2012S800ATD25概述

    # MMZ2012 系列汽车信号用片式磁珠技术手册

    产品简介


    MMZ2012 系列是专为汽车信号线路设计的片式磁珠,隶属于汽车级 EMC(电磁兼容性)组件。这些磁珠适用于各种频率范围内的噪声抑制,从普通信号到高速信号均可有效应对。其典型应用包括各类发动机控制单元(ECU)、动力总成系统、车身控制系统及车载多媒体(如远程通信系统)。作为高性能电子元件,它们能够确保汽车电子系统的稳定运行并提高信号质量。
    主要功能
    - 噪声抑制:减少高频干扰对信号传输的影响。
    - 多材料选择:提供四种不同特性的材料组合,满足多样化需求。
    - 宽温域适应性:支持的工作温度范围为 -55°C 至 +125°C。
    应用领域
    - 发动机控制单元(ECU)
    - 动力传动系统
    - 车身电子模块
    - 汽车多媒体与导航系统

    技术参数


    | 参数 | 规格范围 |

    | 尺寸 | 2.0 × 1.25 × 0.85 mm |
    | 材料名称 | 不同系列特定材质 |
    | 阻抗(100 MHz) | 15 Ω 至 2000 Ω |
    | 阻抗容差 | ±25% |
    | 直流电阻 | 0.05 Ω 至 0.50 Ω |
    | 额定电流 | 400 mA 至 1500 mA |
    更多具体型号的技术细节可参考下表:
    | 型号 | 阻抗 [100 MHz] (Ω) | 直流电阻 (Ω) | 额定电流 (mA) |
    ||
    | MMZ2012R150ATD25 | 15 ±25% | 0.05 | 1500 |
    | MMZ2012R300ATD25 | 30 ±25% | 0.05 | 1500 |
    | ... | ... | ... | ... |

    产品特点和优势


    MMZ2012 系列磁珠以其卓越的设计和制造工艺脱颖而出,具有以下显著特点:
    1. 多频段覆盖:支持从低频到高频段的全面噪声过滤,适应性强。
    2. 高可靠性:经过严格的 AEC-Q200 认证,保证长期使用的稳定性。
    3. 宽温域支持:能够在极端环境下保持正常工作状态。
    4. 环保设计:符合 RoHS 和无卤素标准,减少环境负担。
    这些优势使其成为现代汽车电子系统中不可或缺的一部分,尤其在提升整车电磁兼容性能方面表现优异。

    应用案例和使用建议


    应用案例
    1. 在汽车发动机控制单元中,用于减少 ECU 的输入输出线路中产生的高频噪声。
    2. 在车载多媒体系统中,保障音频和视频信号的清晰度与稳定性。
    使用建议
    - 布局优化:合理规划 PCB 设计,避免磁珠附近存在强磁场干扰。
    - 预热处理:焊接前进行适当预热,防止因温度骤变导致元件损坏。
    - 测试验证:安装完成后,建议通过专业的测试仪器确认其实际效果。

    兼容性和支持


    MMZ2012 系列产品与市面上主流的 SMD 封装电路板兼容,支持批量生产和自动化贴装。同时,制造商提供全面的技术支持和售后服务,包括样品申请、技术咨询及故障诊断等服务,以确保客户能够顺利集成该产品至其设计中。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 高频噪声无法完全消除 | 检查接地是否良好,重新调整磁珠位置 |
    | 磁珠过热 | 确保供电电流不超过额定值,优化散热设计 |
    | 接触不良或信号中断 | 仔细检查焊点是否牢固,清洁焊接表面 |

    总结和推荐


    总体而言,MMZ2012 系列汽车信号用片式磁珠凭借其出色的性能、广泛的适用性和可靠的品质,在汽车电子领域展现了极高的价值。无论是从技术规格还是应用场景来看,它都是一款值得信赖的产品。因此,我们强烈推荐这一系列产品给需要高性能电磁兼容解决方案的客户。
    如需进一步了解详细规格或获取样品,请联系我们的技术支持团队。

MMZ2012S800ATD25参数

参数
额定电流 800mA
阻抗@频率 80Ω@100MHz
直流电阻(DCR) 100mΩ
长*宽*高 2mm*1.25mm*1.05mm
通用封装 0805
安装方式 贴片安装
应用等级 汽车级
零件状态 最后售卖
包装方式 卷带包装

MMZ2012S800ATD25厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

MMZ2012S800ATD25数据手册

厂牌 PDF简要描述 下载
TDK 磁珠 TDK MMZ2012S800ATD25 MMZ2012S800ATD25数据手册

MMZ2012S800ATD25封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.0099 ¥ 0.0842
库存: 384000
起订量: 60214 增量: 1
交货地:
最小起订量为:1
合计: ¥ 0.08
直接购买
加入购物车
