首页  >  产品百科  >  B65820W1008D001

B65820W1008D001

产品分类: 磁芯
厂牌: TDK

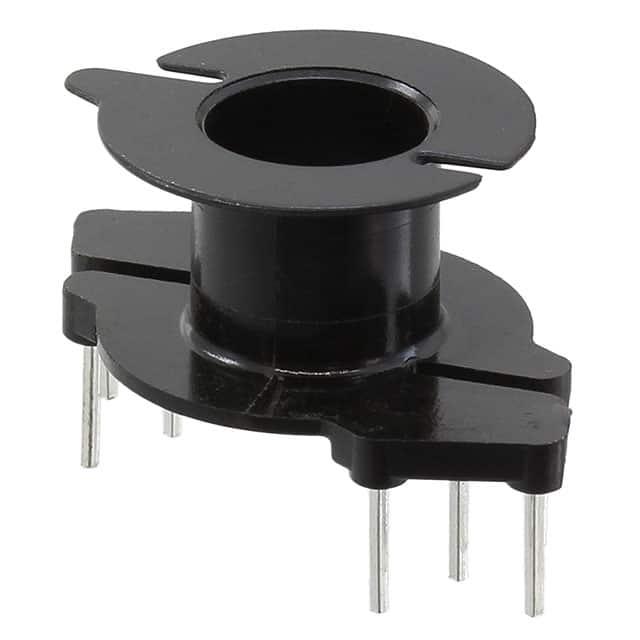

产品描述: EPCOS RM 7 线圈架, 变压器配件, GFR 热固性塑料制, 14.65 (Dia.) x 14.35mm, 使用于RM 7 磁芯
供应商型号: ET-2355134
供应商: 海外现货
标准整包数: 1
TDK 磁芯 B65820W1008D001

B65820W1008D001概述


    产品简介


    电子元器件介绍
    本文将详细介绍TDK Electronics AG的Ferrites和配件系列,主要包括RM 7和RM 7低轮廓版本(Low Profile)。这些产品广泛应用于变压器和其他磁性元件的设计中,能够提供高效能的磁性解决方案。

    技术参数


    RM 7系列
    - 型号:B65819, B65820, B65659
    - 材料AL值:
    - N41: 160 ±5%, 250 ±5%
    - N48: 250 ±3%, 315 ±3%
    - 无间隙材料AL值:
    - PC2001: 950 +30/–20%
    - N30: 5000 +30/–20%
    - T38: 10000 +40/–30%
    - N49: 1900 +30/–20%
    - N87: 2700 +30/–20%
    - N97: 2700 +30/–20%
    - N95: 3300 +30/–20%
    RM 7低轮廓版本(Low Profile)
    - 型号:B65819P
    - 材料AL值:
    - N49: 2400 ±30%
    - N92: 2600 ±30%
    - N87: 3300 ±30%

    产品特点和优势


    特点
    1. 紧凑设计:适用于需要高效率和小尺寸的应用场合。
    2. 高耐温性:适用于高温环境,最大工作温度可达155°C。
    3. 高初始渗透率:确保在各种频率下的稳定性能。
    4. 机械强度高:采用特殊材料制造,具有良好的抗冲击性能。
    优势
    1. 广泛应用:适用于各类变压器和其他磁性元件设计,满足不同行业的需求。
    2. 可靠性高:经过严格测试,保证长期可靠运行。
    3. 易于安装:设计简洁,方便快速安装和维护。

    应用案例和使用建议


    应用案例
    - 变压器:广泛用于电力系统和通信系统中的变压器。
    - 电磁干扰抑制器:用于各类电子产品中的EMI滤波器。
    使用建议
    1. 风冷散热:确保风冷系统设计合理,以防止过热。
    2. 避免物理损伤:在安装过程中要小心操作,避免对磁芯造成冲击或拉伸。
    3. 适当处理焊接过程:遵循规定的焊接时间和温度,避免损坏引脚。

    兼容性和支持


    - 兼容性:该系列产品仅与TDK Electronics AG的其他产品兼容,不建议与其他制造商的产品混合使用。
    - 支持:厂家提供详细的技术文档和支持服务,确保用户能够在安装和使用过程中得到帮助。

    常见问题与解决方案


    1. 磁芯破损
    - 解决方案:使用合适的夹具固定磁芯,避免冲击和振动。
    2. 焊接引脚变形
    - 解决方案:严格按照规定的焊接时间和温度进行操作。
    3. 初始渗透率变化
    - 解决方案:检查磁芯的安装是否符合要求,必要时重新校准。

    总结和推荐


    综合评估
    RM 7和RM 7低轮廓版本系列提供了卓越的性能和可靠性,适用于多种应用场合。特别是在高温和紧凑空间的应用中表现尤为出色。
    推荐
    鉴于其出色的性能和可靠性,强烈推荐在需要高性能磁性元件的设计中使用此系列的产品。同时,用户应确保按照规定进行正确的安装和维护,以充分发挥其性能优势。

B65820W1008D001参数

参数
磁心因数(ΣI/A) -
磁体体积 -
初始磁导率 -
电感系数(AI) -
磁路长度 -
磁芯材料 塑料
有效磁导率 -
有效面积(Ae) -
直径 -
容差 -
磁路截面积 -
长*宽*高 7.3mm(宽度)*9.55mm(高度)
安装方式 垂直安装
零件状态 在售
包装方式 盒装

B65820W1008D001厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B65820W1008D001数据手册

厂牌 PDF简要描述 下载
TDK 磁芯 TDK B65820W1008D001 B65820W1008D001数据手册

B65820W1008D001封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.275 ¥ 19.2238
10+ $ 1.5569 ¥ 13.156
50+ $ 1.0942 ¥ 9.2456
100+ $ 0.9621 ¥ 8.1293
200+ $ 0.9279 ¥ 7.8412
500+ $ 0.8945 ¥ 7.5582
2500+ $ 0.8778 ¥ 7.4178
5000+ $ 0.8612 ¥ 7.2774
库存: 478
起订量: 3 增量: 0
交货地:
最小起订量为:1
合计: ¥ 19.22
