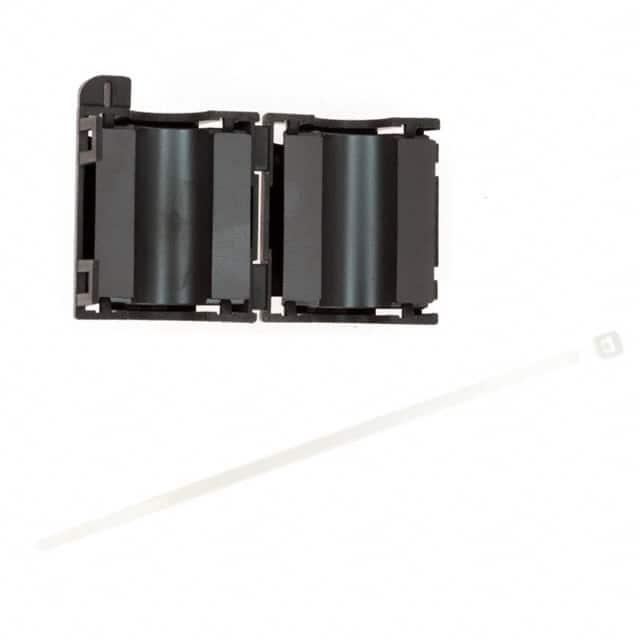

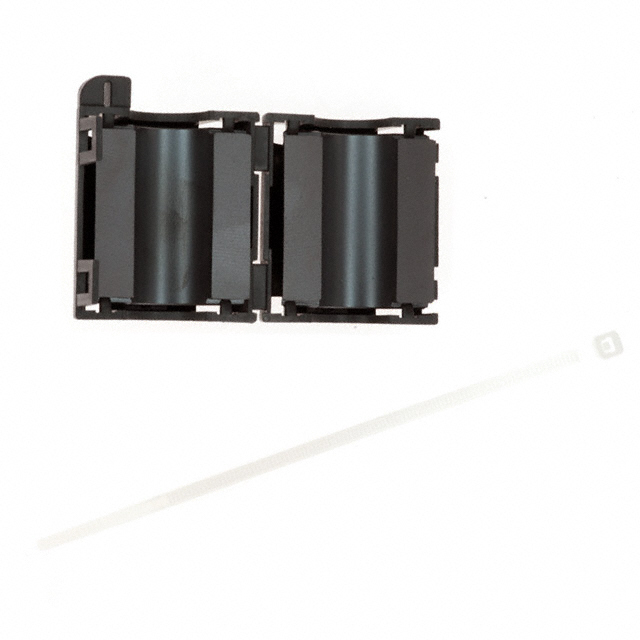

ZCAT1518-0730-BK

产品分类: 磁芯
厂牌: TDK
产品描述: TDK 夹扣式磁环 ZCAT系列 7mm孔径
供应商型号: 31M-ZCAT1518-0730-BK
供应商: 云汉优选
标准整包数: 1
TDK 磁芯 ZCAT1518-0730-BK

ZCAT1518-0730-BK概述

    深度解读TDK ZCAT系列夹式滤波器的技术手册

    一、产品简介


    TDK ZCAT系列夹式滤波器是一款专为电缆设计的电磁干扰(EMI)抑制组件,适用于PC、显示器、硬盘驱动器(HDD)、数字电话、音频设备、电子乐器、视频游戏机、复印机和传真机等各类电子产品。该系列产品通过将铁氧体核心嵌入塑料外壳中实现一体化结构,可以方便地安装在接口电缆和电源电缆上,无需切割电缆即可完成安装,极大地简化了操作流程。ZCAT系列凭借其卓越的高频噪声吸收能力,在共模噪声处理方面表现出色,同时不影响信号质量。

    二、技术参数


    ZCAT系列的具体参数如下:
    - 阻抗范围:[10 MHz至100 MHz]、[100 MHz至500 MHz]和[50 MHz至500 MHz]频段内分别提供最小阻值,例如ZCAT1518-0730的阻值为25 Ω。
    - 工作温度范围:-40°C至+85°C。
    - 重量:根据型号不同,重量从6克到60克不等。
    - 外形尺寸:多种型号对应不同的电缆直径,如ZCAT1518-0730适合直径7 mm的电缆,而ZCAT3035-1330则适用于直径13 mm的电缆。
    - 安装方式:分为固定电缆型(B-K)、盘面固定型(D)、扁平电缆型(DT)以及特别类型的D等四种主要形式。
    三、产品特点与优势
    1. 创新设计:采用TDK独特的集成结构,能够快速便捷地应用于各种大小规格的电缆。
    2. 高性能过滤:有效吸收高频率噪声,特别擅长应对共模噪声问题。
    3. 广泛的适用性:针对不同尺寸电缆提供了多样的产品线选择。
    4. 可靠性强:经过严格的测试确保在极端环境下也能稳定运行。
    四、应用案例与使用建议
    ZCAT系列广泛应用于消费类电子设备中,包括但不限于个人电脑、家用电器等领域。对于需要长期暴露于恶劣条件下的场景,建议采取额外保护措施以延长使用寿命。此外,在实际部署过程中应注意确认所选型号是否符合具体项目的需求,尤其是电缆直径的选择需精准匹配。
    五、兼容性与支持
    ZCAT系列各款产品之间具有良好的互换性,并且大多数情况下可以直接替换现有系统中的同类部件。制造商提供了详尽的产品文档和技术支持服务,确保客户在整个生命周期内都能获得必要的帮助。
    六、常见问题解答
    1. 如何正确安装?
    - 将滤波器沿着电缆滑动到位,并使用附带的扎带固定好位置。

    2. 能否重复使用已经安装好的滤波器?
    - 不推荐这样做,因为这可能会影响其性能甚至造成损坏。
    3. 如何判断某个型号是否适合自己?
    - 查阅官方发布的最新目录资料,仔细比对所需电缆尺寸及相关参数要求。
    七、总结与推荐
    综上所述,TDK ZCAT系列夹式滤波器凭借紧凑的设计、高效的过滤能力和多样化的应用场景成为了市场上备受青睐的选择之一。如果您正在寻找一款既实用又经济实惠的解决方案来改善您的设备性能,那么这个系列无疑是一个值得考虑的好选项。不过,在做出最终决定之前,请务必查阅完整的交付规格书并咨询专业人士获取进一步指导。

ZCAT1518-0730-BK参数

参数
磁心因数(ΣI/A) -
磁路截面积 -
电感系数(AI) -
直径 15mm
磁芯材料 -
有效磁导率 -
有效面积(Ae) -
容差 -
磁体体积 -
初始磁导率 -
磁路长度 -
长*宽*高 22mm*7.1mm*15mm
安装方式 底座安装
零件状态 在售
包装方式 散装
