ZCAT10D-BK

产品分类: 磁芯
厂牌: TDK
产品描述: Ferrite Core Clamp Core, Flat cable type, Black
供应商型号: 4016090
供应商: 海外现货
标准整包数: 1

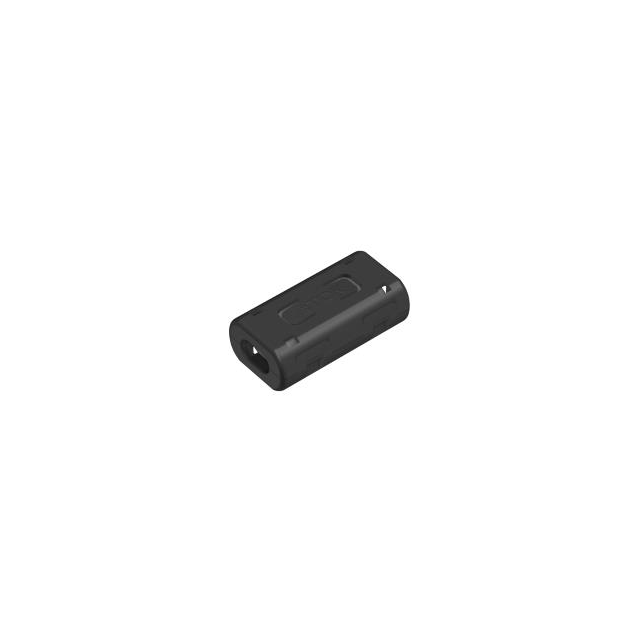

TDK 磁芯 ZCAT10D-BK

ZCAT10D-BK概述

    ZCAT 系列夹线滤波器产品技术手册

    产品简介


    产品类型: 夹线滤波器(Clamp Filters)
    主要功能:
    - 吸收高频噪声,有效减少共模噪声干扰。
    - 通过简单的一触式安装方式,可以方便地应用于各种电缆上,如接口电缆和电源电缆。
    - 适用于电脑、打印机、显示器、硬盘驱动器、数字电话、音频设备、电子乐器、视频游戏、复印机和传真机等电子设备。
    应用领域: 主要用于计算机及其外设、通讯设备、家用电器、娱乐设备等场合。

    技术参数


    | 型号 | 外径尺寸(mm) | 长度尺寸(mm) | 内径尺寸(mm) | 阻抗最小值(Ω) [10 to 100MHz] | [100 to 500MHz] | [50 to 500MHz] | 操作温度范围(℃) | 重量(g) |
    |
    | ZCAT1518-0730(-BK) | 22±1 | 18±1 | 7±1 | 25 | 50 | - | -40 to 85 | 6 |
    | ZCAT2017-0930(-BK) | 21±1 | 17±1 | 9±1 | 20 | 50 | - | -40 to 85 | 11 |
    | ZCAT2032-0930(-BK) | 36±1 | 32±1 | 9±1 | 50 | 100 | - | -40 to 85 | 21 |
    | ZCAT2132-1130(-BK) | 36±1 | 32±1 | 11±1 | 40 | 80 | - | -40 to 85 | 22 |
    | ZCAT3035-1330(-BK) | 39±1 | 34±1 | 13±1 | 80 | 150 | - | -40 to 85 | 62 |

    产品特点和优势


    - 集成结构设计: 使用TDK独有的结构设计,将磁芯固定并集成在塑料外壳中,便于一触式安装到电缆上,无需切断电缆。
    - 高效吸收能力: 利用高频率吸噪磁芯特性,有效地吸收高频率噪声。
    - 适用性广: 按照电缆的外径进行系列划分,确保了对多种电缆尺寸的兼容性。
    - 低影响信号质量: 针对共模噪声的有效处理,不干扰信号质量。

    应用案例和使用建议


    - 应用案例:
    - 在PC和其他IT设备的电源线上使用,能显著降低电磁干扰。
    - 在音频和电子乐器的连接线路上使用,提升音质。
    - 使用建议:
    - 确保选择合适的型号以适应特定电缆的尺寸。
    - 在安装前仔细检查电缆直径,防止因尺寸不符造成磁芯损坏。
    - 存储时避免极端温度和湿度条件,防止塑料外壳受损。

    兼容性和支持


    - 兼容性: 本产品能够与多种不同类型的电缆兼容,具体可参见规格书。
    - 支持与维护: TDK公司提供专业的技术支持和服务保障,如需进一步帮助,请联系当地代理商或官方客服。

    常见问题与解决方案


    1. 问题:产品不能正常工作?
    - 解决方法:确认安装正确无误;检查所用电缆是否与产品规格相匹配。
    2. 问题:接头处过热?
    - 解决方法:检查是否有足够的间隙,防止因过度摩擦导致过热。
    3. 问题:滤波效果不佳?
    - 解决方法:确保所有电缆均正确接地,并遵循产品使用说明书中提供的安装指南。

    总结和推荐


    综合评价: ZCAT系列夹线滤波器凭借其独特的设计、高效的滤波性能以及广泛的适用性,在各类电子设备中具有明显的优势。特别是在需要减少共模噪声干扰的应用场合,它能显著提高系统的整体稳定性与可靠性。
    推荐使用: 鉴于其优秀的性能和广泛的应用前景,我们强烈推荐ZCAT系列夹线滤波器作为改善电子系统电磁兼容性的首选解决方案。

ZCAT10D-BK参数

参数
磁体体积 -
有效磁导率 -
磁芯材料 -
电感系数(AI) -
磁心因数(ΣI/A) -
容差 -
磁路长度 -
直径 -
有效面积(Ae) -
初始磁导率 -
磁路截面积 -
长*宽*高 27mm*14.5mm*10mm
安装方式 自由悬挂
应用等级 工业级
零件状态 在售
包装方式 散装

ZCAT10D-BK厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。
