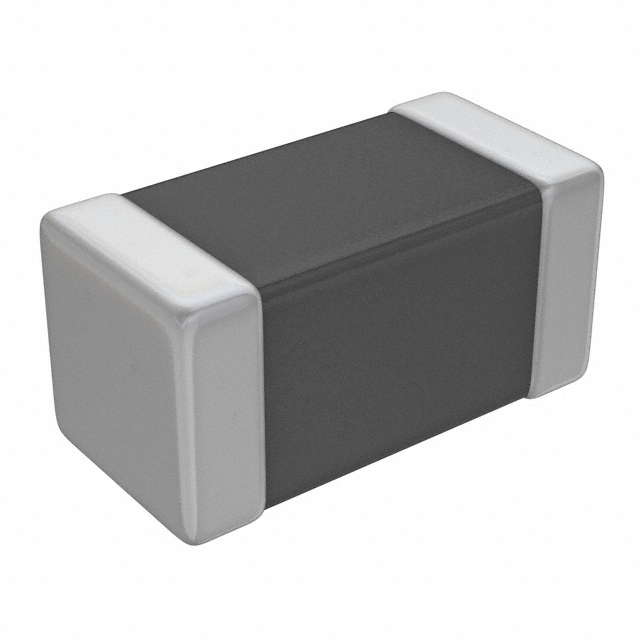

MMZ1608S800ATA00

产品分类: 磁珠
厂牌: TDK
产品描述: 500mA 80Ω@100MHz 150mΩ 0603 贴片安装 1.6mm*800μm*950μm
供应商型号: 11MZ-MMZ1608S800ATA00
供应商: 云汉优选
标准整包数: 1
TDK 磁珠 MMZ1608S800ATA00

MMZ1608S800ATA00概述

    电子元器件产品技术手册

    1. 产品简介


    本手册详细介绍的是适用于通用信号线噪声抑制解决方案的芯片磁珠——MMZ系列中的MMZ1608型号。这些磁珠具备多样的频率特性,采用八种不同特性的材料,能有效应对从通用信号到高速信号的各种噪声干扰。此外,该产品的工作温度范围为-55°C至+125°C,使其在各种恶劣环境中仍能正常运作。

    2. 技术参数


    以下是MMZ1608型磁珠的技术规格和性能参数:
    | 特性 | 规格 |

    | 尺寸 | 1.6×0.8×0.6 mm / 1.6×0.8×0.8 mm |
    | 材料 | 多种不同特性的材料 |
    | 阻抗(100 MHz) | 15 Ω 至 2200 Ω |
    | 容差 | ±25% |
    | 直流电阻 | 0.05 Ω 至 1.00 Ω |
    | 额定电流 | 200 mA 至 1500 mA |
    | 厚度 | 0.6 mm / 0.8 mm |
    | 包装方式 | 纸带包装 |

    3. 产品特点和优势


    MMZ1608型磁珠具有以下显著优势:
    - 多功能性:多种材料的选择使得它能广泛应用于各种类型的信号线。
    - 温度适应性强:宽泛的工作温度范围保证其在极端条件下的稳定性。
    - 高可靠性:经过严格测试确保长期使用中的稳定性和耐用性。

    4. 应用案例和使用建议


    这些磁珠被广泛应用于智能手机、平板终端等移动设备以及各类模块的噪声消除,同时也适用于PC、记录仪及家用电器如STBs(机顶盒)、智能电网和工业设备的噪声处理。在设计电路时,应注意预热以防止焊点退化,同时合理布局避免磁干扰。例如,在使用MMZ1608磁珠时,应在PCB设计阶段对电路进行精心规划,确保芯片不会因整个电路板的变形或螺丝紧固部分的部分变形而受到残余应力的影响。

    5. 兼容性和支持


    MMZ1608磁珠可以与其他标准电子元器件一起使用,并且与大多数常见的印刷电路板和焊接工艺兼容。制造商提供了详尽的技术支持,包括安装指南和维护建议,帮助用户更好地利用这些产品。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 存储期超过12个月导致端子电极焊接性能下降 | 在使用前确保符合规定的存储条件 |
    | 焊接过程中温度差异超过150°C | 调整预热温度以保持适当的温差 |
    | 因高温导致短路或寿命缩短 | 确保在规定的操作温度范围内使用 |
    | 因印刷电路板整体或局部变形引起的压力 | 设计时要确保电路板的整体刚性 |

    7. 总结和推荐


    综上所述,MMZ1608型磁珠凭借其多样化的频率特性、广泛的温度适应范围和可靠的性能表现,在多个领域都有着广泛的应用前景。无论是在消费电子产品还是工业设备中,这些磁珠都是高效且可靠的选择。因此,强烈推荐在相关项目中使用这些磁珠以提升系统的抗干扰能力和稳定性。

MMZ1608S800ATA00参数

参数
直流电阻(DCR) 150mΩ
额定电流 500mA
阻抗@频率 80Ω@100MHz
长*宽*高 1.6mm*800μm*950μm
通用封装 0603
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
