VFS6045SA151

产品分类: 磁珠
厂牌: TDK
产品描述: 1.5A 188Ω@1MHz 227.5mΩ 2424 贴片安装 6mm*6mm*4.5mm
供应商型号: 3651768
供应商: 海外现货
标准整包数: 1

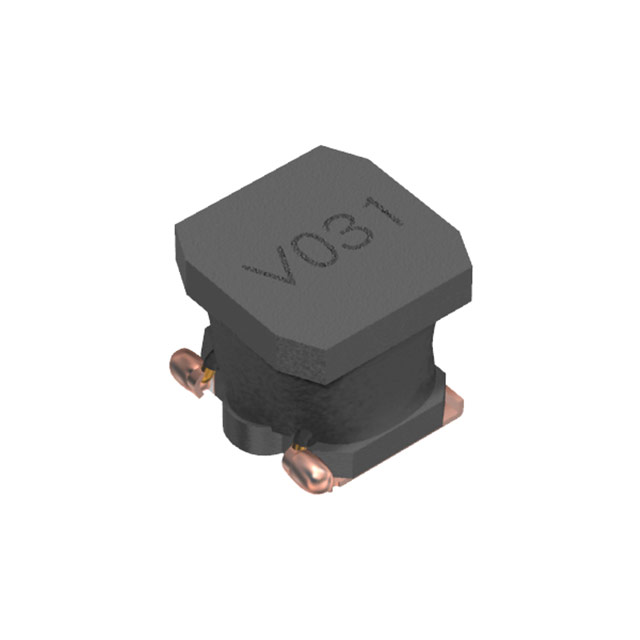

TDK 磁珠 VFS6045SA151

VFS6045SA151概述

    噪声抑制滤波器VFS6045型技术手册解读

    1. 产品简介


    噪声抑制滤波器VFS6045是针对家用电器中的传导噪声对策而设计的一种紧凑型电子元件。其主要功能是在高电流条件下有效抑制噪声,适用于多种家用电器设备,如冰箱、空调、洗衣机、吸尘器和电视等。

    2. 技术参数


    | 参数项目 | 具体值 |

    | 尺寸 | 6.0×6.0×4.5 mm |
    | 频率范围 | V:10 MHz,S:1 MHz |
    | 阻抗 | 见下表 |
    | 直流电阻 | 见下表 |
    | 额定电流 | 见下表 |
    | 类型 | 阻抗(Ω) | 阻抗(Ω) | 额定电流(A) |
    ||
    typ. | min. | max. |
    | VFS6045VA031 | 57 | 30 | 0.012 | 6.0 |
    | VFS6045VA121 | 145 | 120 | 0.019 | 5.1 |
    | VFS6045VA201 | 242 | 200 | 0.023 | 4.95 |
    | VFS6045VA301 | 468 | 300 | 0.036 | 3.6 |
    | VFS6045VA102 | 1275 | 1000 | 0.075 | 2.5 |
    | 类型 | 阻抗(Ω) | 阻抗(Ω) | 额定电流(A) |
    ||
    typ. | min. | max. |
    | VFS6045SA151 | 188 | 150 | 0.175 | 1.5 |
    | VFS6045SA451 | 552 | 450 | 0.47 | 0.9 |
    | VFS6045SA102 | 1232 | 1000 | 1.15 | 0.5 |
    工作温度范围:–40°C 至 +105°C(含自温升)

    3. 产品特点和优势


    VFS6045系列具有以下几个显著的特点和优势:
    - 紧凑设计:适用于空间受限的应用场合。
    - 高磁屏蔽构造:采用铁氧体磁材料,有效屏蔽外部磁场干扰。
    - 高电流承载能力:能够处理较高电流,适合各种高负载电器设备。
    - 广泛的工作温度范围:–40°C 至 +105°C,适用于各种恶劣环境。
    - 低直流电阻:确保了极低的能量损耗,提高了能效。

    4. 应用案例和使用建议


    VFS6045可以广泛应用于家庭电器中,比如冰箱、空调、洗衣机等设备。为了确保最佳效果,建议用户:
    - 在使用前预热组件,以防止过热导致的短路或性能劣化。
    - 仔细设计电路板布局,特别是在非磁性屏蔽类型的设计中,避免磁干扰引发的误动作。
    - 操作时务必佩戴静电腕带,以避免静电对元件造成损害。

    5. 兼容性和支持


    VFS6045系列产品与大多数标准的电子元件和设备兼容,支持自然冷却方式。生产商提供了详细的规格书和技术支持,以确保用户能够正确安装和使用该产品。

    6. 常见问题与解决方案


    - 问题:长时间存储后,焊点可能会劣化。
    - 解决方案:确保存储条件为温度 5至30°C 和相对湿度不超过75%。
    - 问题:如果焊接过程中出现高温差,可能导致性能下降。
    - 解决方案:调整预热温度,使焊接过程中的温差不超过150°C。
    - 问题:不当的操作可能引起元件损坏。
    - 解决方案:严格按照技术手册操作,必要时联系技术支持。

    7. 总结和推荐


    VFS6045型噪声抑制滤波器以其紧凑设计、高电流承载能力和良好的温度适应性,在家用电器领域表现优异。其独特的磁屏蔽设计和宽广的工作温度范围使其在竞争激烈的市场中脱颖而出。综上所述,强烈推荐该产品用于需要高效噪声抑制的家用电器中。

VFS6045SA151参数

参数
阻抗@频率 188Ω@1MHz
直流电阻(DCR) 227.5mΩ
额定电流 1.5A
长*宽*高 6mm*6mm*4.5mm
通用封装 2424
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

VFS6045SA151厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

VFS6045SA151数据手册

厂牌 PDF简要描述 下载
TDK 磁珠 TDK VFS6045SA151 VFS6045SA151数据手册

VFS6045SA151封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 1.8331
50+ ¥ 1.6102
100+ ¥ 1.5482
250+ ¥ 1.4863
500+ ¥ 1.3872
1500+ ¥ 1.3625
7500+ ¥ 1.3377
15000+ ¥ 1.3377
库存: 1254
