B59880C0130A070

产品分类: PTC可复位保险丝
厂牌: TDK
产品描述: 90mA 265V 200mA 55mA 160Ω 通孔安装 7.5mm(高度)
供应商型号: 4245998
供应商: 海外现货
标准整包数: 5

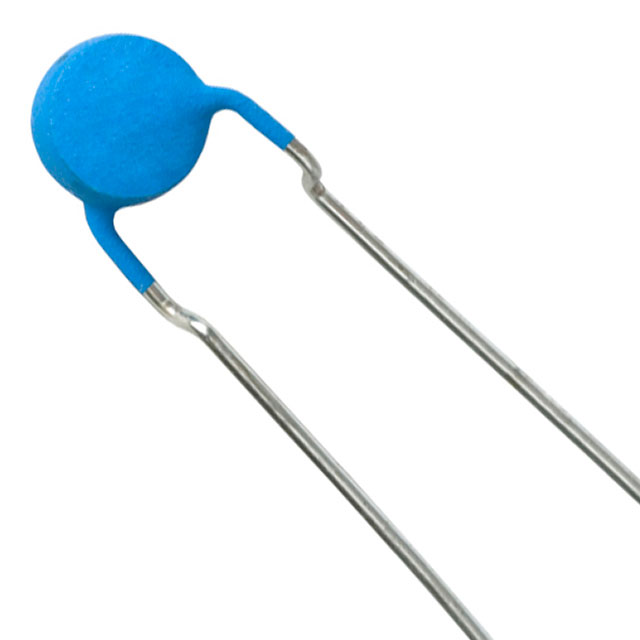

TDK PTC可复位保险丝 B59880C0130A070

B59880C0130A070概述

    电子元器件产品技术手册

    产品简介


    PTC热敏电阻是一种用于过电流保护的电子元器件。这类热敏电阻通常被设计为铅涂层圆盘,具有额定电压为230伏的特点。本手册详细介绍了系列/类型为B598的产品。这些PTC热敏电阻在过电流保护和短路保护方面表现优异,广泛应用于多种设备中。

    技术参数


    - 最大工作电压:Vmax = 265 V DC 或 V AC
    - 额定电压:VR = 230 V DC 或 V AC
    - 耐受开关循环次数:N = 100
    - 参考温度范围:
    - Tref = 80°C 时:∆RR = ±25%
    - Tref = 120°C 时:∆RR = ±25%
    - Tref = 130°C 时:∆RR = ±20%
    - 工作温度范围:
    - V = 0 时:Top = -40°C 到 +125°C
    - V = Vmax 时:Top = 0°C 到 +60°C

    产品特点和优势


    - 环保:无铅端子,RoHS兼容。
    - 响应快速:短响应时间。
    - 认证齐全:通过UL认证(适用于Tref = 130°C,120°C和80°C);通过VDE认证(部分型号);获得IECQ证书(部分型号)。

    应用案例和使用建议


    这些PTC热敏电阻主要用于过电流保护和短路保护,具体应用案例包括电力系统、通信设备和家用电器等。例如,在电机保护传感器中,PTC热敏电阻能有效防止短路带来的损害。
    使用建议:
    1. 确保在指定的工作温度范围内使用。
    2. 避免使用在腐蚀性气体环境中。
    3. 安装时需确保最小夹紧力和压力,以避免PTC在操作过程中移动。

    兼容性和支持


    这些PTC热敏电阻可以与市面上常见的电子元器件和设备良好兼容。制造商提供了详细的安装指南和维护服务,以确保用户能够正确安装和使用这些产品。

    常见问题与解决方案


    1. 如何检查PTC热敏电阻的状态?
    - 检查其电阻值,如果明显偏离标准值,可能是损坏。
    2. 如何确保正确安装?
    - 在安装前彻底清洁接触面,避免油污。
    - 使用适当的安装工具,避免破坏PTC热敏电阻的电极。
    3. 在高温环境下如何保护PTC热敏电阻?
    - 确保周围材料能够承受相同温度。
    - 避免液体接触PTC热敏电阻。

    总结和推荐


    综上所述,PTC热敏电阻系列/类型B598具有高效、可靠的过电流和短路保护功能。其响应速度快、耐久性好,适用于多种应用环境。我们强烈推荐此产品给需要在关键电路中进行过电流保护的设计者和制造商。只要按照技术手册中的指导进行安装和维护,这些PTC热敏电阻将为您提供长期的可靠保护。

B59880C0130A070参数

参数
冷电阻 160Ω
最大额定电流 200mA
最小初始态电阻值 -
最大跳断后电阻值 -
跳闸时间 -
最大电压 265V
保持电流 55mA
跳闸电流 90mA
长*宽*高 7.5mm(高度)
安装方式 通孔安装
应用等级 商业级
零件状态 在售
包装方式 散装

B59880C0130A070厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B59880C0130A070数据手册

厂牌 PDF简要描述 下载
TDK PTC可复位保险丝 TDK B59880C0130A070 B59880C0130A070数据手册

B59880C0130A070封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 4.2611
50+ ¥ 3.8179
250+ ¥ 3.8179
500+ ¥ 3.7498
1000+ ¥ 3.7498
2000+ ¥ 3.6816
10000+ ¥ 3.6816
20000+ ¥ 3.6816
库存: 2302
起订量: 15 增量: 0
交货地:
最小起订量为:5
合计: ¥ 21.3
