B57364S0121M000

产品分类: PTC可复位保险丝
厂牌: TDK
产品描述: 120Ω
供应商型号: BN-B57364S0121M000
供应商: 海外现货
标准整包数: 1

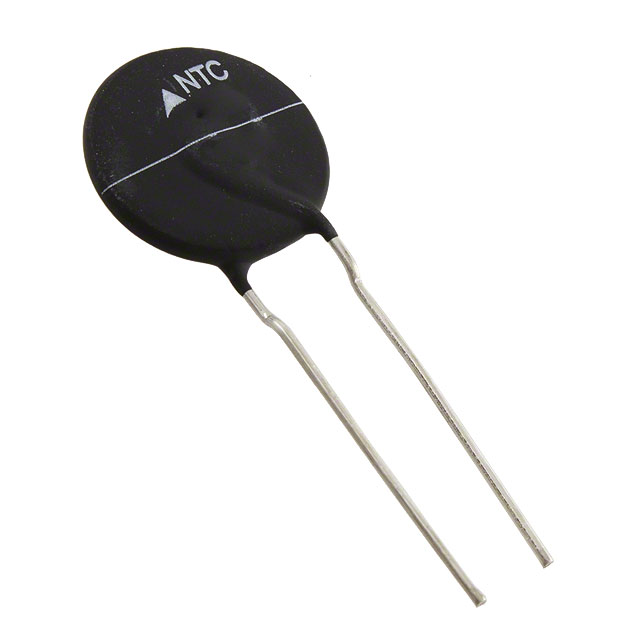

TDK PTC可复位保险丝 B57364S0121M000

B57364S0121M000概述


    产品简介


    NTC热敏电阻是一种用于限制启动电流(Inrush Current Limiting)的电子元件。它特别适用于开关电源和软启动电机等应用场景。这款热敏电阻(型号:B57364S0121M000)属于系列S364/120/M,具有高稳定性的电气特性,并且通过了IEC、VDE和CQC的认证。

    技术参数


    - 最大功率(Pmax): 5.1 W (在25°C条件下)
    - 阻值公差(∆RR/RR): ±20%
    - 额定温度(TR): 25°C
    - 耗散系数(δth): 约24 mW/K (在空气中)
    - 热冷却时间常数(τth): 约100秒 (在空气中)
    - 热容量(Cth): 约2400 mJ/K
    - 额定电流(Imax): 3.5 A (在0到65°C温度范围内)
    - 耐受电容: 1000 µF (110 V AC条件下)

    产品特点和优势


    - 封装与涂层: 带焊料铜线、防燃涂层材料,符合UL 94 V-0标准。
    - 高稳定性: 电气特性高度稳定。
    - 认证: IEC、VDE和CQC认证。
    - 环保: 符合RoHS标准。
    - 可靠性: 在恶劣环境测试中表现优异。

    应用案例和使用建议


    该NTC热敏电阻在开关电源中用于限制启动电流,避免瞬时电流过大对系统造成冲击。例如,在空调或电动机的启动过程中,可以有效地减少启动电流峰值。建议在安装时确保热敏电阻与敏感元件保持足够的距离,以防止过热影响。此外,对于需要频繁启停的应用,需要注意散热设计以维持其长期稳定运行。

    兼容性和支持


    B57364S0121M000热敏电阻与其他标准电气元件相兼容,如电解电容器。制造商EPCOS提供详细的技术支持文档,并保证良好的售后服务。

    常见问题与解决方案


    1. 如何检测热敏电阻的阻值变化?
    - 解决方案: 使用万用表测量热敏电阻在不同温度下的阻值变化。
    2. 如何确定最佳安装位置?
    - 解决方案: 应安装在允许充分散热的位置,远离其他发热元件。
    3. 如何处理焊接过程中出现的问题?
    - 解决方案: 使用适当的焊接工艺和材料,严格按照制造商提供的焊接指南进行操作。

    总结和推荐


    B57364S0121M000是一款高度可靠且性能稳定的NTC热敏电阻,适用于多种应用场景。其高稳定性、良好认证和支持使其成为众多工业和消费电子产品中理想的启动电流限流元件。强烈推荐给需要在设备启动时限制电流的工程师和技术人员。
    综上所述,NTC热敏电阻B57364S0121M000凭借其出色的功能和广泛的应用场景,是市场上的一款优质选择。

B57364S0121M000参数

参数
最大额定电流 -
最小初始态电阻值 120Ω
最大跳断后电阻值 -
跳闸时间 -
最大电压 -
保持电流 -
跳闸电流 -
冷电阻 -
零件状态 在售
包装方式 散装

B57364S0121M000厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B57364S0121M000数据手册

厂牌 PDF简要描述 下载
TDK PTC可复位保险丝 TDK B57364S0121M000 B57364S0121M000数据手册

B57364S0121M000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ $ 2.1175 ¥ 18.0623
150+ $ 1.936 ¥ 16.5141
500+ $ 1.8392 ¥ 15.6884
库存: 906
起订量: 45 增量: 0
交货地:
最小起订量为:25
合计: ¥ 451.55
直接购买
加入购物车
