IAM-20680

产品分类: 加速度传感器
厂牌: TDK
产品描述: I²C,SPI LGA 贴片安装,黏合安装
供应商型号: IAM-20680
供应商: Verical
标准整包数: 1
TDK 加速度传感器 IAM-20680

IAM-20680概述

    High Performance Automotive 6-Axis MotionTracking Device: IAM-20680

    1. 产品简介

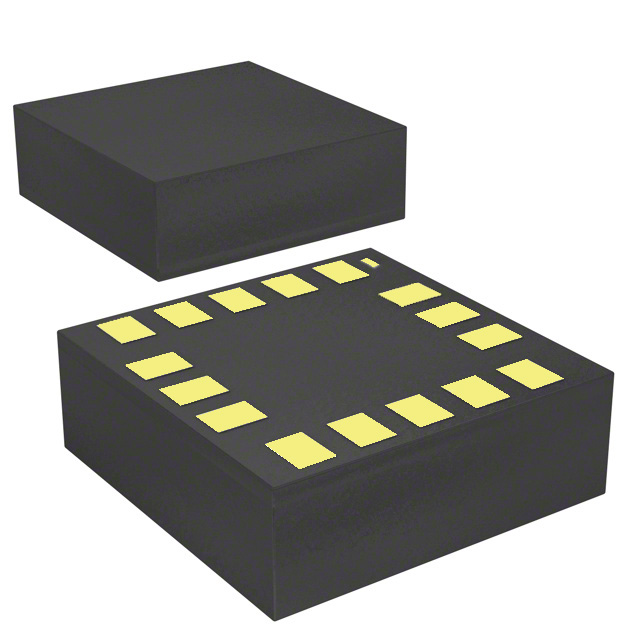

    IAM-20680 是一款专为汽车应用设计的高性能6轴运动追踪设备。它将一个3轴陀螺仪和一个3轴加速度计集成在一个紧凑的3x3x0.75mm(16针LGA)封装内。这种高度集成的设计使IAM-20680能够显著减少系统复杂性和成本,适用于导航系统、汽车报警、防盗装置、360度全景摄像头稳定等众多汽车应用领域。

    2. 技术参数


    - 传感器类型:
    - 3轴陀螺仪:可编程满量程范围±250 dps, ±500 dps, ±1000 dps, ±2000 dps
    - 3轴加速度计:可编程满量程范围±2g, ±4g, ±8g, ±16g
    - 电源电压:
    - VDD 操作范围 1.71V 至 3.6V
    - VDDIO 数字 I/O 供电范围 1.71V 至 3.6V
    - 接口:
    - I2C 和 SPI 串行接口
    - 存储器:
    - 512 字节FIFO缓冲区
    - 温度范围:
    - -40°C 至 +85°C
    - 数据转换精度:
    - 集成16位ADC

    3. 产品特点和优势


    IAM-20680 的独特之处在于它的高集成度和灵活性,允许用户自定义多种传感器特性。具体特点如下:
    - 程序可配置全范围传感器设置,支持多种应用场景。
    - 512字节FIFO可以有效降低系统功耗并提高数据处理效率。
    - 高可靠性,符合AEC-Q100标准,适合恶劣环境下的应用。
    - 内置温度传感器,支持用户可编程数字滤波器。
    - 支持自我测试,简化调试过程。

    4. 应用案例和使用建议


    IAM-20680 广泛应用于汽车导航、车辆防盗、360度全景摄像头稳定等场景。例如,在汽车导航系统中,该设备可以通过惯性测量单元(IMU)提供精确的位置数据,从而辅助进行死区跟踪。在360度全景摄像头系统中,通过使用IAM-20680,可以在车辆移动时保持图像的稳定输出。为了获得最佳性能,建议在安装前对设备进行全面校准,并确保在复杂环境下有足够的保护措施,以防止外部干扰。

    5. 兼容性和支持


    IAM-20680 支持I2C和SPI两种串行接口,与市面上大多数微控制器具有良好的兼容性。此外,厂商还提供了详细的文档和用户指南,包括PPAP和资格数据,以方便客户进行采购和使用。

    6. 常见问题与解决方案


    - 问题1: 设备初始化失败。
    - 解决方案: 检查电源电压是否正确,确认传感器是否正常连接。
    - 问题2: 数据传输不稳定。
    - 解决方案: 检查I2C/SPI通信协议设置,调整数据传输速率。
    - 问题3: 温度过高导致性能下降。
    - 解决方案: 使用散热片或其他散热方案降低设备温度。

    7. 总结和推荐


    IAM-20680 是一款高度集成且性能稳定的6轴运动追踪设备,非常适合于汽车领域的各类应用场景。凭借其卓越的性能和广泛的兼容性,IAM-20680 成为汽车电子应用的理想选择。综上所述,强烈推荐使用IAM-20680以提升汽车系统的整体性能和可靠性。

IAM-20680参数

参数
典型带宽 -
加速度范围 -
最大工作供电电压 -
最小工作供电电压 -
轴类型 -
输出类型 I²C,SPI
灵敏度 -
通用封装 LGA
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

IAM-20680厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

IAM-20680数据手册

厂牌 PDF简要描述 下载
TDK 加速度传感器 TDK IAM-20680 IAM-20680数据手册

IAM-20680封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
7+ $ 7.3485 ¥ 50.9116
10000+ $ 7.245 ¥ 50.1945
20000+ $ 7.038 ¥ 48.7604
30000+ $ 7.0122 ¥ 48.5816
库存: 13
起订量: 7 增量: 0
交货地:
最小起订量为:7
合计: ¥ 356.38
