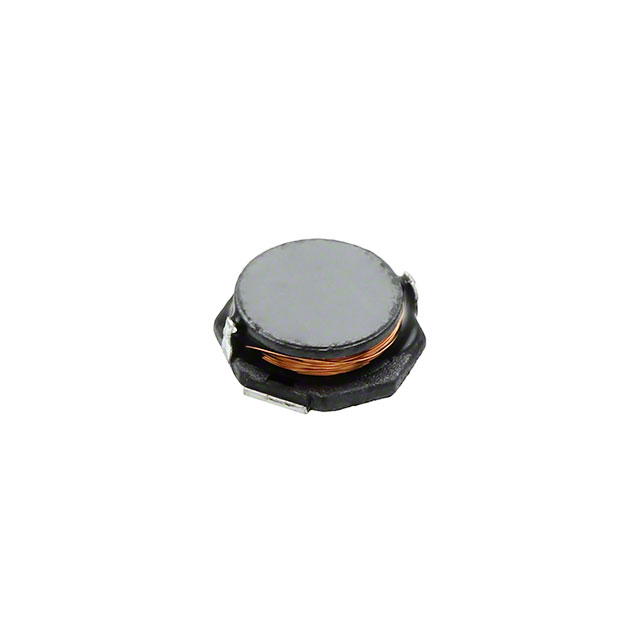

B82451N4754E002

产品分类: 天线
厂牌: TDK
产品描述: 42Ω 7.5mm(长度)*7.9mm(高度)
供应商型号: 871-B82451N4754E002
供应商: Mouser
标准整包数: 1
TDK 天线 B82451N4754E002

B82451N4754E002概述

    电子元器件技术手册:B82451N转子线圈

    产品简介


    本手册提供了型号为B82451N的转子线圈的基本介绍。这种线圈属于电感器类别,具有稳定的机械结构和高感应灵敏度,广泛应用于汽车无钥匙进入系统(PEPS)中。其核心材料为铁氧体,基座为注塑成型且符合UL 94 V-0标准,确保了良好的电气特性和机械强度。

    技术参数


    | 参数 | 值 |

    | 尺寸 | 7.7 mm x 7.5 mm x 2.65 mm |
    | 额定电感 | 4.75 mH ± 3% |
    | 感应灵敏度 | 16 mV/μT |
    | Q值 | ≥ 50 |
    | 等效串联电阻 | < 1.2 Ω |
    | 谐振频率 | ≥ 125 MHz |
    | 端子材料 | 铜锡合金 (CuSn6) |
    | 表面处理 | 镍涂层、锡涂层(无铅)|
    | 焊接条件 | 焊接温度:+(245 ±5) °C,焊接时间:3秒 |

    产品特点和优势


    1. 坚固的结构:具备出色的机械稳定性,能够承受冲击、跌落和弯曲测试。
    2. AEC-Q200认证:适用于汽车工业,质量可靠。
    3. 适用于无铅回流焊:满足现代制造工艺需求。
    4. 符合RoHS标准:环保,无有害物质。

    应用案例和使用建议


    B82451N转子线圈主要用于汽车无钥匙进入系统(PEPS),包括被动式进入和启动功能。在实际应用中,这些线圈通常需要与特定的印刷电路板(PCB)设计结合使用。建议在焊接过程中严格遵守制造商的建议,以确保最佳效果。同时,在进行清洗过程时需要注意,避免清洗剂对线圈绝缘材料造成损害。

    兼容性和支持


    该产品设计为与标准电路板和其他相关电子组件兼容。厂商提供详细的技术支持,包括产品手册、数据表和技术咨询,以帮助用户解决各种问题。

    常见问题与解决方案


    1. 问:如何正确处理清洗过程?
    答: 在清洗过程中要选择合适的清洗剂,避免对线圈的绝缘材料产生负面影响。

    2. 问:焊接过程中是否会出现质量问题?
    答: 确保使用正确的焊接温度和时间,并按照制造商的要求操作,可以有效避免焊接问题。

    总结和推荐


    B82451N转子线圈是一款高性能的电感器,特别适用于汽车PEPS系统。其坚固的结构、可靠的性能和易于集成的特点使其成为市场上的一款优秀产品。经过详细的评估,我们强烈推荐使用此产品。无论是从技术性能还是成本效益来看,它都是一个值得信赖的选择。

B82451N4754E002参数

参数
天线类型 -
中心频率 -
支持协议 -
典型天线增益 -
最大电压驻波比 -
带宽 -
阻抗 42Ω
额定功率 -
长*宽*高 7.5mm(长度)*7.9mm(高度)
零件状态 在售
包装方式 卷带包装

B82451N4754E002厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B82451N4754E002数据手册

厂牌 PDF简要描述 下载
TDK 天线 TDK B82451N4754E002 B82451N4754E002数据手册

B82451N4754E002封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.495 ¥ 12.6328
10+ $ 0.9672 ¥ 8.1724
100+ $ 0.8547 ¥ 7.2222
500+ $ 0.837 ¥ 7.0727
1000+ $ 0.6912 ¥ 5.8406
1500+ $ 0.6761 ¥ 5.7129
库存: 1818
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 12.63
直接购买
加入购物车
